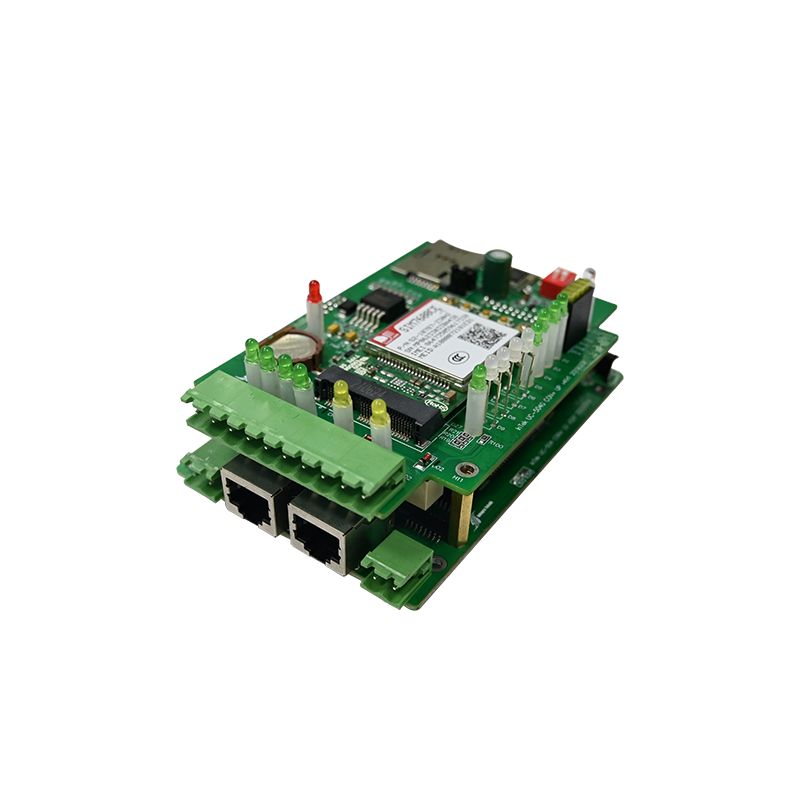

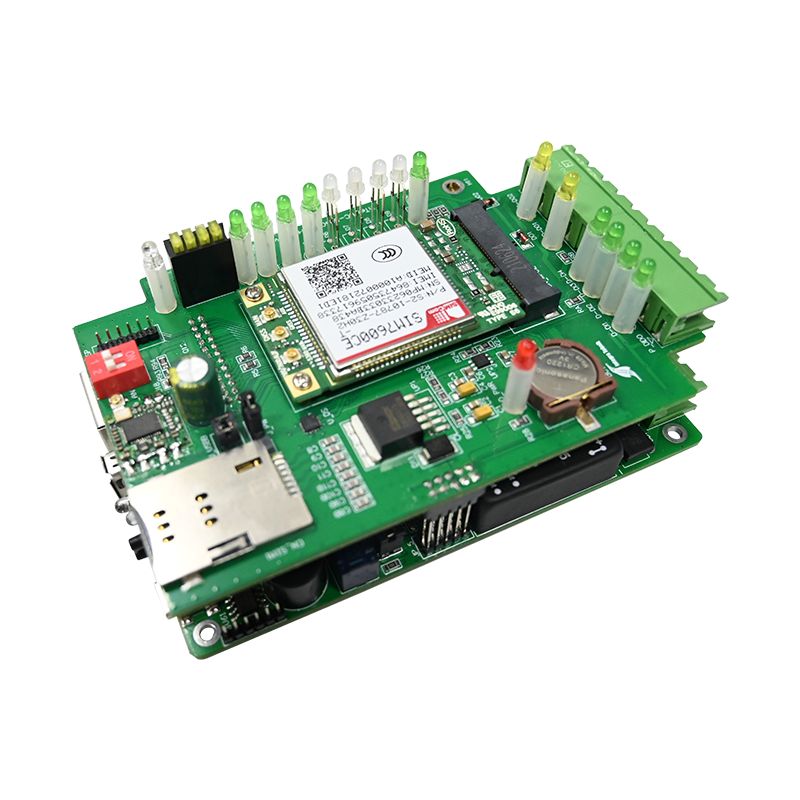

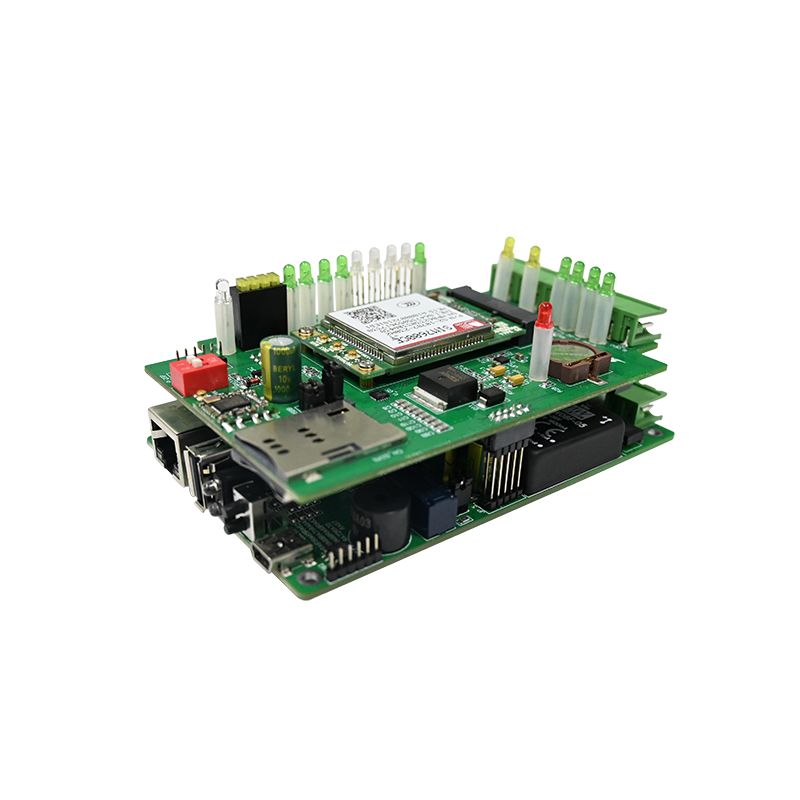

Access Control PCBA

UNIXPLORE AccessKontrolin ang PCBAay binuo para sa mga tatak ng kagamitang panseguridad, mga integrator ng access control system, at mga provider ng matalinong solusyon sa gusali na naghahanap ng maaasahan at nasusukat na mga solusyon sa pagkontrol sa pag-access ng elektroniko. Ang commercial-grade access control na PCBA na ito ay pinagsasama ang mabilis na pagpoproseso ng authentication, stable na relay control, naka-encrypt na komunikasyon, at flexible offline na pamamahala sa isang compact at matibay na PCB platform.

Ano ang isang Access Control PCBA?

Ang isang access control PCBA ay ang elektronikong utak sa loob ng mga card reader, keypad, biometric scanner, at door controller. Pinoproseso nito ang data ng kredensyal, gumagawa ng mga pagpapasya sa pagpapatunay, at nagti-trigger ng mga lock actuator. Hindi tulad ng mga general-purpose board, dapat pangasiwaan ng PCBA ang security-grade encryption, fail-safe na relay logic, at walang patid na kuryente sa panahon ng panandaliang pagkawala.

Ang pagpili sa maling access control PCBA ay humahantong sa mga door strike na hindi nakakabit, mga kredensyal na tumatagal ng ilang segundo upang ma-verify, o kumpletuhin ang mga lockup ng system sa panahon ng mataas na trapiko.

Mga Pangunahing Pag-andar ng isang Access Kontrolin ang PCBA

• Pagbabasa ng kredensyal - Wiegand, OSDP, o serial input mula sa mga RFID/hid card reader
• Logic ng pagpapatunay – Onboard database (offline) o relay sa host controller
• Relay control – Mga dry contact output para sa magnetic lock o electric strike
• Pagsubaybay sa input – Sensor ng posisyon ng pinto (reed switch) at button na request-to-exit (REX).
• Anti-tamper detection – Enclosure open sensor at memory tamper protection

Karaniwang Applications

Mga Detalyadong Teknikal na Parameter

Ang mga sumusunod na detalye ay kumakatawan sa isang commercial-grade access control PCBA na angkop para sa mga opisina, apartment, at mga pasilidad na pang-industriya.

Mga katangiang elektrikal

Mga Interface ng Input at Output

Memorya at Kapasidad ng Gumagamit

Pisikal at Pangkapaligiran

• Mga sukat ng board – 85mm x 55mm (karaniwan) o 100mm x 70mm (may enclosure)
• Pag-mount - Apat na 3.5mm na butas para sa standoffs
• Temperatura ng pagpapatakbo – -20°C hanggang +65°C
• Temperatura ng imbakan – -40°C hanggang +85°C
• Pagpapahintulot sa halumigmig – 10% hanggang 90% RH (non-condensing)
• Backup ng baterya – Opsyonal na 3.7V Li-ion o 12V lead-acid charging circuit

Mga Tampok ng Seguridad

• Encryption – AES-128 para sa OSDP na komunikasyon
• Tamper detection – Ang nakabukas na enclosure ay nag-trigger ng relay lockout at output ng alarma
• Watchdog timer – Awtomatikong pag-reset pagkatapos ng 5 segundo ng pag-lock ng processor
• Proteksyon ng flash memory – Pag-verify ng checksum sa boot

Paano Ito Pinaghahambing ng Access Kontrolin ang PCBA

FAQ ng Access Kontrolin ang PCBA

Ang tatlong tanong na ito ay itinatanong ng mga integrator ng sistema ng seguridad, tagapamahala ng pasilidad, at mga inhinyero ng hardware na sinusuri ang mga solusyon sa kontrol sa pag-access sa PCBA.

Tanong 1: Ano ang pagkakaiba sa pagitan ng fail-secure at fail-safe na mga configuration ng relay sa isang access control PCBA, at alin ang dapat kong gamitin?

Sagot:Tinutukoy ng pagkakaiba kung naka-lock o nagbubukas ang mga pinto sa panahon ng pagkawala ng kuryente. Ang ibig sabihin ng fail-secure (tinatawag ding power-to-open) ay ang relay upang ma-unlock ang pinto. Kapag nawalan ng kuryente, babalik ang relay sa resting state nito, na nagpapanatiling naka-lock ang pinto. Ito ay ginagamit para sa mga pintuan ng seguridad, mga silid ng server, at mga lugar ng paghawak ng pera kung saan ang pag-iwas sa mga nanghihimasok ay mas mahalaga kaysa sa madaling paglabas. Fail-safe (power-to-lock) ay nangangahulugan na ang relay ay dapat na pasiglahin upang mai-lock ang pinto. Kapag nawalan ng kuryente, awtomatikong magbubukas ang pinto. Ito ay kinakailangan ng mga fire code para sa mga emergency exit, mga pintuan ng hagdanan, at anumang daanan sa labasan kung saan dapat tumakas ang mga tao sa panahon ng pagkawala ng kuryente. Karamihan sa mga access control PCBA board ay nagbibigay ng dry contact relay na na-configure bilang Form C (COM, N/O, N/C). Para sa fail-secure, ikonekta ang lock sa N/O terminal. Para sa fail-safe, ikonekta ang lock sa N/C terminal. Palaging i-verify ang mga lokal na code ng sunog bago pumili - Ang NFPA 101 ay nangangailangan ng fail-safe sa lahat ng mga pintuan sa labasan sa mga komersyal na gusali. Para sa mga pintuan na nangangailangan ng parehong seguridad at pagsunod sa sunog, gumamit ng fail-safe na lock at isang backup panel ng baterya na nagpapanatili sa access control na pinapagana ng PCBA sa loob ng 4-8 na oras pagkatapos masira ang mains.

Tanong 2: Maaari bang gumana ang PCBA ng access control na ito nang offline nang walang koneksyon sa network, at ilang user ang maaaring mag-imbak nito nang lokal?

Sagot:Oo. Ang PCBA na ito ay ganap na gumagana nang offline sa standalone mode. Ang lahat ng mga kredensyal ng user, mga iskedyul ng pag-access, at mga log ng kaganapan ay naka-imbak sa onboard na flash memory. Ang karaniwang configuration ay mayroong 1,000 user na may 10,000 log ng kaganapan nang walang karagdagang gastos. Ang pinahabang bersyon (field-upgradable sa pamamagitan ng firmware) ay mayroong 10,000 user at 50,000 event. Nangangailangan ang offline na operasyon ng isang programming device upang unang i-load ang mga user – alinman sa isang nakalaang master card (ang unang card programmed ay tumutukoy sa mga pribilehiyo ng administrator), isang wired keypad na nakakonekta sa isang auxiliary input, o isang pansamantalang koneksyon sa laptop sa pamamagitan ng configuration port (TTL o RS-232). Kapag na-program na, ang access control na PCBA ay gumagawa ng mga pagpapasya sa pagpapatotoo nang lokal sa wala pang 50 millisecond. Walang cloud, walang host PC, walang Ethernet cable ang kinakailangan. Ginagawa nitong perpekto ang mga offline na disenyo ng PCBA para sa malalayong gate, construction trailer, at maliliit na opisina kung saan ang pagpapatakbo ng network cabling ay hindi praktikal. Upang makuha ang mga log ng kaganapan mula sa isang offline na board, dapat kang magkonekta ng isang laptop o gumamit ng isang portable na data transfer device. Ang real-time na pagsubaybay ay nangangailangan ng networked access control PCBA na may Ethernet o Wi-Fi.

Tanong 3: Paano ko i-wire ang isang Wiegand reader sa access control PCBA na ito, at ano ang maximum na distansya ng cable?

Sagot:Gumagamit ang interface ng Wiegand ng tatlong aktibong signal: Data 0 (D0), Data 1 (D1), at ground (GND). Ang ilang mga mambabasa ay nangangailangan din ng +12V na kapangyarihan. Sundin ang wiring table na ito:

Ang maximum na distansya ng cable para sa Wiegand sa 12V ay depende sa wire gauge at cable capacitance:

Gumamit ng stranded, shielded, twisted-pair cable na may drain wire. Ikonekta ang shield sa earth ground sa access control PCBA end lamang (hindi kailanman sa reader) upang maiwasan ang ground loops. Para sa mga distansyang lumalampas sa mga limitasyong ito, mag-install ng Wiegand repeater o lumipat sa OSDP (RS-485), na maaasahang umaabot sa 1,200 metro (4,000 talampakan). Palaging subukan gamit ang isang mahabang cable sa bench bago ang huling pag-install – ang pagkasira ng signal ay maaaring magdulot ng pasulput-sulpot na pagbabasa ng card na mahirap i-debug sa site.

Pinakamahuhusay na Kasanayan sa Pag-install para sa Access Kontrolin ang PCBA

Kahit na ang isang mataas na kalidad na access control PCBA ay nabigo kung hindi tama ang pagkaka-install. Sundin ang mga alituntuning ito.

Lokasyon ng Pag-mount

• Sa loob ng ligtas na lugar – Ilagay ang controller sa loob ng protektadong zone (hindi sa itaas ng pinto sa labas)
• Taas – 1.5 hanggang 1.8 metro para sa pag-access ng keypad sa panahon ng programming
• Enclosure – Gumamit ng metal lockable box para sa mga komersyal na installation
• Paghihiwalay – Panatilihin ang mga linya ng kuryente ng AC (120/240V) nang hindi bababa sa 30cm ang layo mula sa mababang boltahe na mga kable

Mga Alituntunin sa Pag-wire para sa Mga Relay

Mga Karaniwang Pagkakamali sa Wiring

Checklist ng Pagsubok Bago I-deploy

Patakbuhin ang sequence na ito sa bawat access control PCBA bago umalis sa bench.

Pamamaraan ng Bench Test

1. Ilapat ang 12V DC at sukatin ang kasalukuyang (40-60mA karaniwang sa idle)
2. Magpakita ng wastong card - dapat mag-click ang relay at magbago ang estado ng LED
3. Sukatin ang pagpapatuloy sa mga terminal ng N/O relay (dapat magsara para sa naka-program na oras ng hold)
4. Magpakita ng di-wastong card – hindi dapat i-activate ang relay
5. I-activate ang REX input – dapat i-unlock ang pinto nang walang kredensyal
6. Buksan ang enclosure - dapat magbago ang estado ng tamper output
7. Gayahin ang input ng alarma sa sunog – lahat ng mga fail-safe na relay ay dapat mag-de-energize

Pamantayan sa Pagpasa/Pagkabigo

Mga Pangunahing Detalye ng Sanggunian

Panatilihin ang block na ito para sa pagkuha at sanggunian sa engineering.

Access Control PCBA – Komersyal na Marka

• Input: 9-24V DC, 60mA standby
• Interface ng mambabasa: Wiegand 26/34-bit o OSDP (RS-485)
• Kapasidad ng user: 1,000 (standard) / 10,000 (extended)
• Log ng kaganapan: 10,000 mga kaganapan
• Mga Relay: Lock (5A) + Aux (2A)
• Mga Input: Door sensor, REX, fire interlock
• Temperatura sa pagpapatakbo: -20°C hanggang +65°C

• Seguridad: AES-128, asong tagapagbantay, pagtuklas ng tamper
