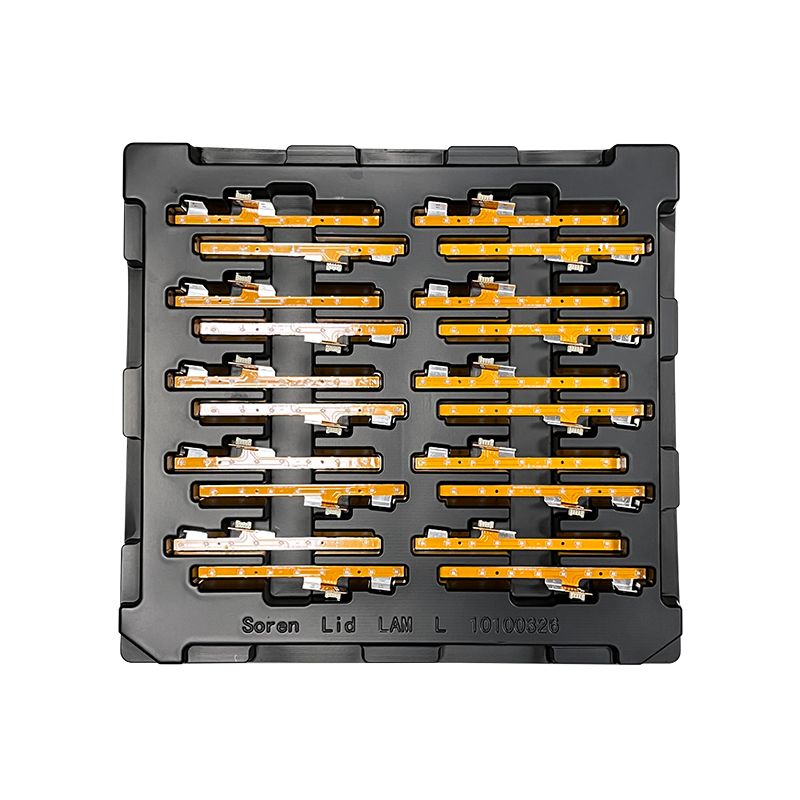

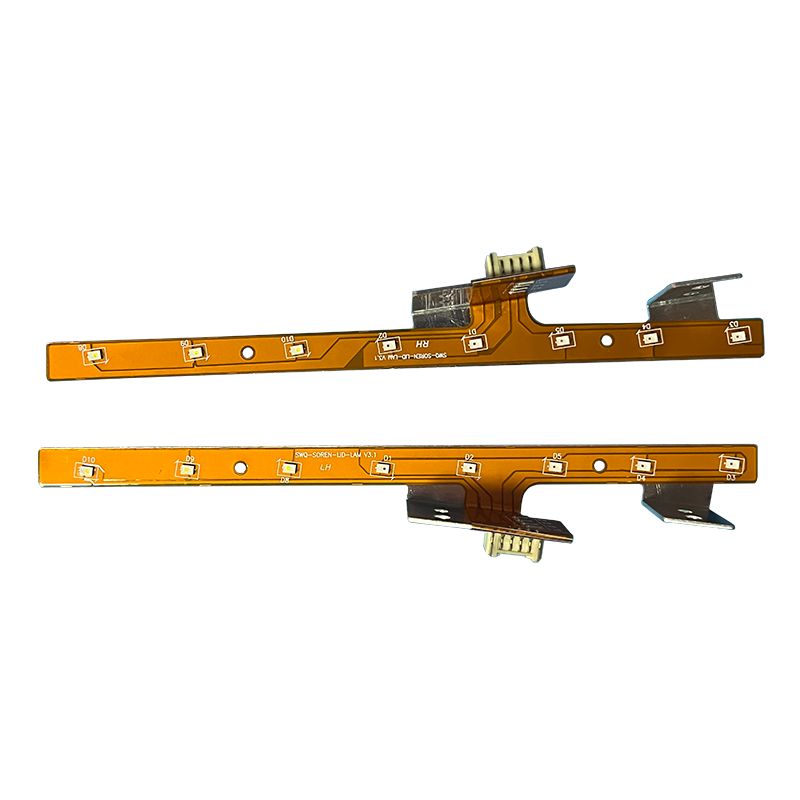

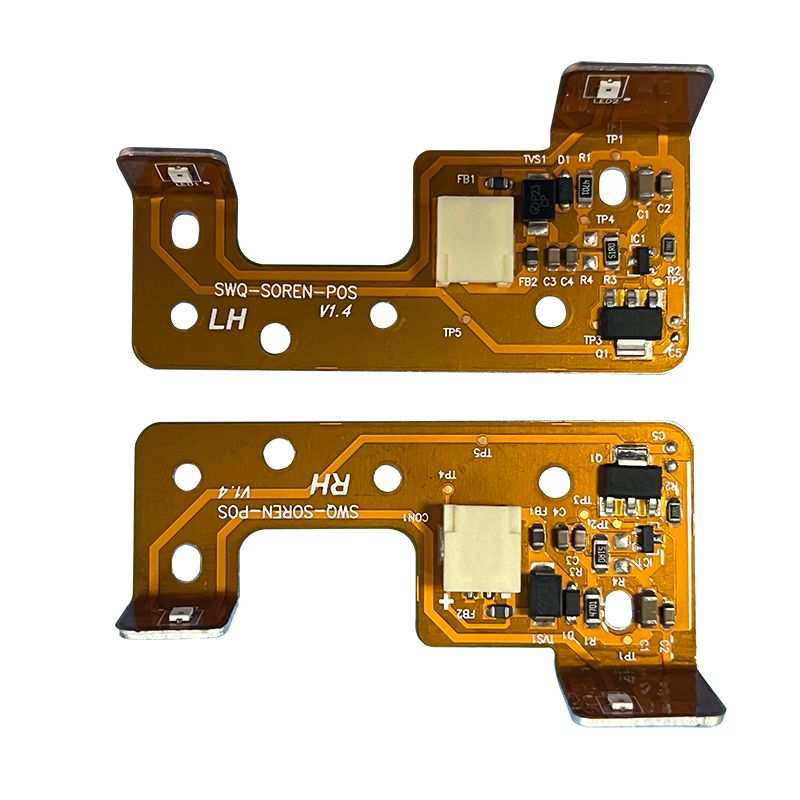

Auto Rear Brake Light PCBA

Paglalarawan ng Produkto

Ano ang Auto Rear Brake Light PCBA?

Mataas na kalidadAuto Rear Brake Light PCBA ay ibinigay ng Chinese manufacturer na Uniexplore Electronics. Bumili ng de-kalidad na automobile charging pile PCBA nang direkta sa mababang presyo.

Isang auto rear brake light PCBA (Printed Circuit Board Assembly) ay isang electronic circuit board na kumokontrol sa pagpapatakbo ng rear brake lights sa isang sasakyan. Responsibilidad nitong i-on ang mga ilaw ng preno kapag pinindot ng driver ang pedal ng preno, at patayin ang mga ito kapag binitawan ang pedal.

Ang auto rear brake light PCBA ay karaniwang binubuo ng ilang bahagi, kabilang ang mga microcontroller, resistor, capacitor, diode, at transistor. Ang mga sangkap na ito ay nagtutulungan upang makita kung kailan pinindot ang pedal ng preno at magpadala ng senyales sa mga ilaw ng preno sa likuran upang bumukas.

Isinasaalang-alang ng disenyo ng auto rear brake light PCBA ang tibay na kailangan para sa patuloy na pagkakalantad sa vibration, moisture, init, at lamig, tipikal ng mga automotive application. Ang PCB at ang mga bahagi ay pinili upang mapaglabanan ang mga ganitong kondisyon.

Kapag ginawa at nasubok, ang auto rear brake light PCBA ay karaniwang isinama sa isang housing na naka-mount sa likurang bahagi ng sasakyan, at nagbibigay ng kinakailangang functionality para matiyak ang kaligtasan sa panahon ng mga kondisyon sa pagmamaneho.

Nagbibigay ang Unixplore ng one-stop turnkey service para sa iyongEMSatPagpupulong ng PCBproyekto. Huwag mag-atubiling makipag-ugnayan sa amin para sa iyong board building, maaari kaming gumawa ng quotation sa loob ng 24 na oras pagkatapos naming matanggap ang iyongGerber fileatListahan ng BOM!

Charging Pile PCBA para sa Electric Vehicle Manufacture

* Gerber file at listahan ng BOM na ibinigay ng kliyente
* Blank na PCB na ginawa, mga sangkap na binili namin
* Paggawa ng PCB na may mga bahaging ganap na naka-assemble
* 100% Function Tested OK bago ipadala
* RoHS compliant, Lead-free na proseso ng pagmamanupaktura
* Mabilis na paghahatid, na may independiyenteng pakete ng ESD
* One stop electronic manufacturing service para sa PCB design, PCB layout, PCB manufacturing, component procurement, PCB SMT at DIP assembly, IC programming, function test, packaging at delivery

Unixplore PCB at PCB Assembly Kakayahan

Parameter	Kakayahan
Mga layer	1-40 layer
Uri ng Assembly	Through-Hole (THT), Surface Mount (SMT), Mixed (THT+SMT)
Minimum na Sukat ng Bahagi	0201(01005 Sukatan)
Pinakamataas na Sukat ng Bahagi	2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm)
Mga Uri ng Component Package	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, atbp.
Pinakamababang Pad Pitch	0.5 mm (20 mil) para sa QFP, QFN, 0.8 mm (32 mil) para sa BGA
Minimum na Lapad ng Trace	0.10 mm (4 mil)
Minimum na Trace Clearance	0.10 mm (4 mil)
Minimum na Sukat ng Drill	0.15 mm (6 mil)
Pinakamataas na Sukat ng Lupon	18 in x 24 in (457 mm x 610 mm)
Kapal ng Lupon	0.0078 in (0.2 mm) hanggang 0.236 in (6 mm)
Materyal ng Board	CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminum, High Frequency, FPC, Rigid-Flex, Rogers, atbp.
Tapusin sa Ibabaw	OSP, HASL, Flash Gold, ENIG, Gold Finger, atbp.
Uri ng Solder Paste	Leaded o Lead-Free
Kapal ng tanso	0.5OZ – 5 OZ
Proseso ng Pagpupulong	Reflow Soldering, Wave Soldering, Manual Soldering
Mga Paraan ng Inspeksyon	Automated Optical Inspection (AOI), X-ray, Visual Inspection
Mga Paraan ng Pagsubok sa loob ng Bahay	Functional Test, Probe Test, Aging Test, High at Low Temperature Test
Oras ng Turnaround	Sampling: 24 oras hanggang 7 araw, Mass Run: 10 - 30 araw
Mga Pamantayan ng PCB Assembly	ISO9001:2015; ROHS, UL 94V0, IPC-610E klase ll

Uniexplorer Value-Added EMS Service

● IC pre-programming service na may file sa format na HEX, ELF at BIN.
● Charging Pile PCBA para sa Electric Vehicle Function test fixture na na-customize ayon sa mga kinakailangan sa pagsubok ng kliyente
● Serbisyo sa paggawa ng kahon kabilang ang plastic at metal case mold at paggawa ng bahagi
● Conformal coating kabilang ang selective lacquer coating, epoxy resin potting
● Wire harness at cable assembly
● Tapos na pag-assemble ng produkto kabilang ang kahon, screen, membrane switch, pag-label at customized na karton o retail box packing.
● Iba't ibang third-party na pagsubok para sa PCBA ay available kapag hiniling
● Tulong sa Sertipikasyon ng Produkto

Pamamaraan sa Produksyon ng PCBA

1.Awtomatikong pag-print ng solderpaste
2.tapos na ang pag-print ng solderpaste
3.Pumili at lugar ng SMT
4.SMT pick and place tapos na
5.handa na para sa reflow na paghihinang
6.tapos na ang reflow soldering
7.handa na para sa AOI
8.Proseso ng inspeksyon ng AOI
9.Paglalagay ng bahagi ng THT
10.proseso ng paghihinang ng alon
11.Tapos na ang pagpupulong ng THT
12.AOI Inspection para sa THT assembly
13.IC programming
14.pagsuri kung maayos
15.Pagsusuri at Pag-aayos ng QC
16.Proseso ng conformal coating ng PCBA
17.Pag-iimpake ng ESD
18.Handa na para sa Pagpapadala

Packaging

Para sa PCBA

Para sa Tapos na Produkto
