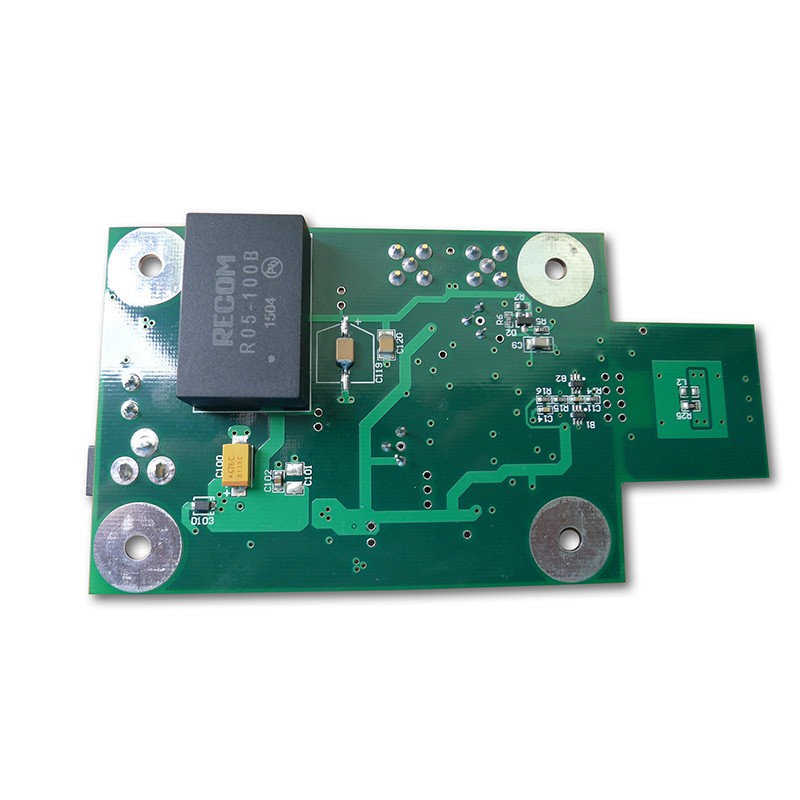

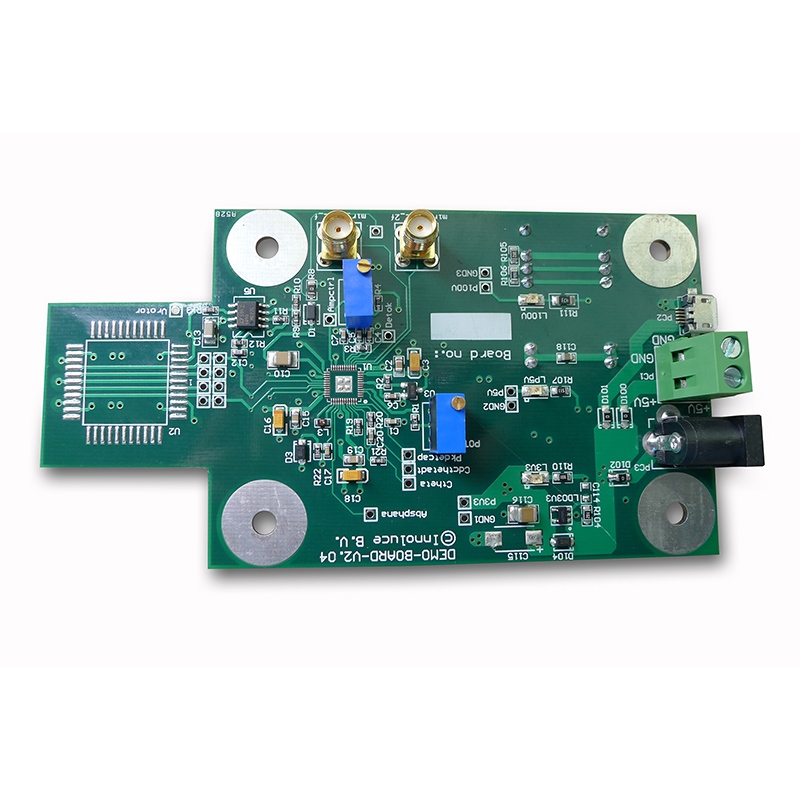

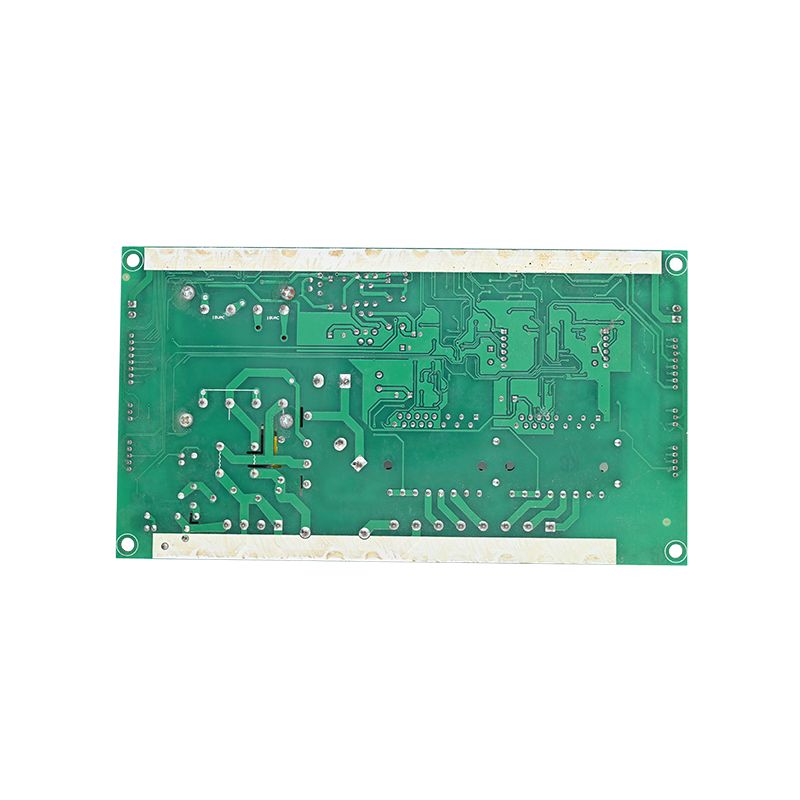

Mga Pangunahing Kinakailangan sa Pagiging Maaasahan para sa Baby Monitor PCBA
Ang pagiging maaasahan ay nagsisimula sa mga pagtutukoy. Huwag hulaan ang kondisyon ng silid ng sanggol.
Mga Parameter ng Pangkapaligiran at Operasyon
Kinakailangang ParameterBakit Ito MahalagaTemperatura ng pagpapatakbo0°C hanggang 45°CNursery heater at bukas na mga bintanaPagpaparaya sa kahalumigmigan10%--90% hindi nagkondensasyonMga humidifier at droolTuloy-tuloy na runtime72 oras na minimumNakalimutan ng mga magulang na mag-chargeDrop survival1.5 m papunta sa carpetMga toddler throw unit malapit sa baby cLowEMI<1%
Power Architecture para sa 24/7 na Operasyon
Power RailComponentReliability FeatureBattery chargerLinear charger na may thermal regulation Pinipigilan ang sunog ng lithium3.3V digitalDC-DC (2 MHz switching)Pinapanatili ang ingay sa itaas ng audio band3.0V RFUltra-mababang ingay LDO (10 µVrms)Walang spurs sa 2.4 GHz1.8V coreLDO na may maikling kasalukuyang limitasyonMCULDO
Kritikal: Magdagdag ng supercapacitor (0.47F, 5.4V) pagkatapos ng IC ng proteksyon ng baterya. Nagbibigay-daan ito ng 10 segundo ng pagre-record pagkatapos ng mahinang pagsara ng baterya.
Pagpili ng Bahagi para sa Mataas na MTBF
Ang Mean Time Between Failures (MTBF) para sa isang baby monitor PCBA ay dapat lumampas sa 50,000 oras. Nasa ibaba ang mga napatunayang pagpipilian.
Wireless Chipset at Antenna
Pumili ng chipset na may:
- Pinagsamang PA(output power ≤ +10 dBm para matugunan ang mga pamantayan sa kaligtasan ng sanggol)
- Makinig-bago-usap(iwasan ang pagkagambala sa mga cordless phone)
- Frequency hopping(40+ channel)
Chipset FamilyAdvantage DisadvantageNordic nRF52 SeriesLow sleep current (0.5 µA)Limited video bandwidthSilicon Labs EFR32Excellent ADC for audioLarger package (QFN48)Texas Instruments CC26xx-40°C to +85°C ratingNangangailangan ng external na balun
Pagpili ng antena: Gumamit ng meandered inverted-F antenna (MIFA) sa gilid ng PCBA. Panatilihin ang 10 mm na clearance mula sa mga metal na bagay (speaker magnet, battery pack).
Audio Input at Pagproseso
ComponentSpecificationReliability NoteMicrophoneMEMS, -38 dBV sensitivitySilicone cover for drool resistancePreamplifierGain 40 dB, ingay < 5 nV/√HzAC-coupled with 0.1 Hz HPF (alisin rumble)VOX thresholdAdjustable from -40 to -30 dBesis chatteringSpeaker ampClass-D, 1.5 W sa 8ΩFerrite bead sa mga output lead (bawasan ang EMI)
Temperature Sensing (Critical Safety Feature)
Maglagay ng thermistor (NTC, 10 kΩ sa 25°C) sa PCBA ng baby unit malapit sa IC na nagcha-charge. Ang firmware ay dapat:
- Mag-log temperatura bawat 30 segundo
- I-shut down ang pagcha-charge sa 50°C
- Magpadala ng wireless alert sa parent unit sa 45°C
Layout ng PCB para sa Mababang RF Leakage at Kalidad ng Audio
Ang maingay na baby monitor PCBA ay nagdudulot ng static at dropouts. Sundin ang mga patakarang ito.
Layer Stack at Grounding
LayerFunctionConstraintTopRF (antenna feed, chipset)Coplanar waveguide na may groundInner 1Continuous groundWalang split sa ilalim ng RF sectionInner 2Power (3.3V, 1.8V)Island sa ilalim ng bawat LDOBottomAudio, buttons, LEDsIwasan ang mga digital na bakas mula sa mic input
Panuntunan: Maglagay ng 0.1 µF capacitor sa bawat power pin. Gumamit ng 0402 size para sa mababang inductance.
Audio Ground Isolation
Dapat magtagpo ang digital ground at analog ground sa isang punto sa ilalim ng codec. Gumamit ng ferrite beads (600Ω sa 100 MHz) sa pagitan ng mga ground plane ngunit pagkatapos lamang ma-verify na walang ground loops.
Suriin gamit ang oscilloscope: Probe microphone output habang nagpapadala ng RF. Ang ingay ay dapat manatili sa ibaba ng 2 mV peak-to-peak.
Checklist ng Pagpapatunay at Sertipikasyon
Bago ang produksyon, subukan ang bawat baby monitor ng PCBA laban sa anim na pamantayang ito.
TestMethodPass/Fail CriteriaAudio dropoutMaglakad 30 metro ang layo na may 3 pader< 3 dropout kada minuto na tumatagal >100 msBattery runtimeContinuous VOX sa 65 dB SPL> 70 oras para sa 2000 mAh na bateryaKaligtasan sa pag-chargeMaikling baterya terminalsPCBA ay pumapasok sa hiccup modeence, walang bahagi ng WiFi sa tabi ng CRF na modeence, walang componentOCRFrouter. (2.4 GHz)Walang permanenteng desensitization paglaban sa laway Pag-spray ng asin sa port ng mikroponoBumabalik sa normal ang audio pagkatapos matuyoOver-discharge Ang boltahe ng baterya 2.8VMCU ay nagsasara ng RF, pinapanatili ang RTC
FAQ -- Mga Karaniwang Tanong Tungkol sa Maaasahang Baby Monitor PCBA
Q1: Ano ang pinakakaraniwang nakatagong pagkabigo sa mga disenyo ng PCBA ng monitor ng sanggol?
A:Microphonic na ingay mula sa mga ceramic capacitor na inilagay malapit sa audio input path. Kapag nag-vibrate ang baby unit (mula sa isang bassinet motor o nahulog na laruan), ang class 2 dielectric caps (X7R, X5R) ay bumubuo ng mga piezoelectric na boltahe hanggang 5 mV. Magkakabit ito sa preamplifier ng mikropono at gumagawa ng mga naririnig na pag-click o dagundong. Dalawang beses ang solusyon: 1) Gumamit ng mga capacitor ng C0G (NP0) para sa lahat ng audio coupling at decoupling sa unang yugto ng gain. 2) Kung hindi maiiwasan ang X7R, pisikal na paikutin ang capacitor ng 90 degrees sa PCBA upang ang mekanikal na stress ay nakahanay sa direksyon ng elektrod. Palaging i-validate gamit ang vibration table sa 20 Hz, 1 Grms.
Q2: Paano naaapektuhan ng pagpili ng chemistry ng baterya ang tagal ng buhay ng PCBA ng monitor ng sanggol?
A:Tatlong chemistries ang gumagawa ng iba't ibang mga mode ng pagkabigo:
- Li-ion (18650): Pinakamataas na density ng enerhiya ngunit nangangailangan ng tumpak na pag-charge ng CC/CV. Ang nawawalang negative temperature coefficient (NTC) sensor ay humahantong sa thermal runaway. Gamitin lamang sa mga napatunayang battery pack na naglalaman ng proteksyon IC.
- LiFePO4: Mas ligtas (walang thermal runaway sa ibaba 150°C) at mas mahabang buhay ng cycle (2000 cycle). Gayunpaman, ang mas mababang boltahe (3.2V nominal) ay nangangailangan ng boost converter para sa 3.3V logic, pagdaragdag ng gastos at ripple noise.
- NiMH(mga murang disenyo): Napaka mapagpatawad ngunit nagdurusa sa epekto ng memorya. Ang PCBA ay dapat magsama ng isang discharge circuit bawat 30 cycle upang muling i-calibrate ang fuel gauge. Kung wala ito, ang runtime ay bumaba ng 50% pagkatapos ng 6 na buwan.
Para sa isang maaasahang baby monitor PCBA, piliin ang LiFePO4 para sa kaligtasan o kalidad ng Li-ion na may dual over-voltage na proteksyon (IC + PTC).
Q3: Maaari ko bang gamitin ang parehong disenyo ng PCBA para sa parehong audio-only at video baby monitor?
A:Hindi, at ang pagtatangka dito ay nagpapakilala ng tatlong partikular na problema sa pagiging maaasahan:
- Bandwidth ng memorya-- Kailangan lang ng audio ng 64 kB RAM. Nangangailangan ang video ng hindi bababa sa 2 MB para sa mga naka-compress na frame. Ang isang nakabahaging PCBA na may panlabas na RAM ay nagdaragdag ng mahabang bakas na nabigo sa pagsubok sa ESD.
- RF duty cycle-- Nagpapadala ang audio ng 10% ng oras. Ang video ay nagpapadala ng 80% ng oras. Ang parehong 2.4 GHz PA ay nag-o-overheat sa video mode, na bumababa ng gain ng 6 dB pagkatapos ng 20 minuto. Kailangan mo ng thermal via array sa ilalim ng PA para sa mga disenyo ng video.
- Paghahatid ng kuryente-- Ang Audio baby monitor PCBA ay umaakyat sa 200 mA. Ang video ay umaakyat sa 600 mA. Ang karaniwang layout ng PCB na may manipis na mga bakas ng kuryente (0.25 mm) ay nagdudulot ng pagbaba ng boltahe na nagre-reset sa module ng camera. Ang mga disenyo ng video ay nangangailangan ng 0.6 mm na mga bakas o isang hiwalay na 1A buck converter.
Bumuo ng dalawang magkahiwalay na PCBA. Gumagamit ang audio-only ng 2-layer na board. Nangangailangan ang video ng 4 na layer na may kontroladong impedance.
Pagsusuri sa Produksyon para sa Zero Infant Risk
Dapat pumasa ang bawat naka-assemble na baby monitor PCBA:
Istasyon ng PagsubokDurationRejection CriteriaAudio loopback10 segundoTHD > 1% sa 1 kHzBaterya simulator30 segundoCharge current > 50 mA sa ibaba 3.0VRF sensitivity5 segundoPacket error rate > 1% sa -95 dBmOvertemperature60 segundoAnumang punto > 60°C pagkatapos ng full charge
Checklist ng Pagsusuri ng Pangwakas na Disenyo
ItemConfirmationSchematicLahat ng input ay may proteksyon ng ESD (8 kV contact)BOMCapacitor voltage rating ≥ 2x expected (hal., 10V para sa 5V rail)MekanikalWalang matataas na bahagi (taas > 4 mm) malapit sa mga grip areaFirmwareWatchdog timer nire-reset ang MCU kung ang VOX ay nag-hang ng >FCC EN Part 1253Pagsunod at63 minuto kaligtasan)
Ang pagdidisenyo ng isang maaasahang baby monitor PCBA ay nangangahulugan ng pagbibigay-priyoridad sa kaligtasan ng sanggol kaysa sa pagbabawas ng gastos. Ang isang mahusay na binuo na board ay tumatakbo nang tahimik sa pamamagitan ng pagngingipin at pag-aalboroto. Subukan gamit ang tunay na kundisyon ng nursery -- mga white noise machine, dimmer light, at microwave oven. Iyon lang ang paraan para makuha ang tiwala ng magulang.
