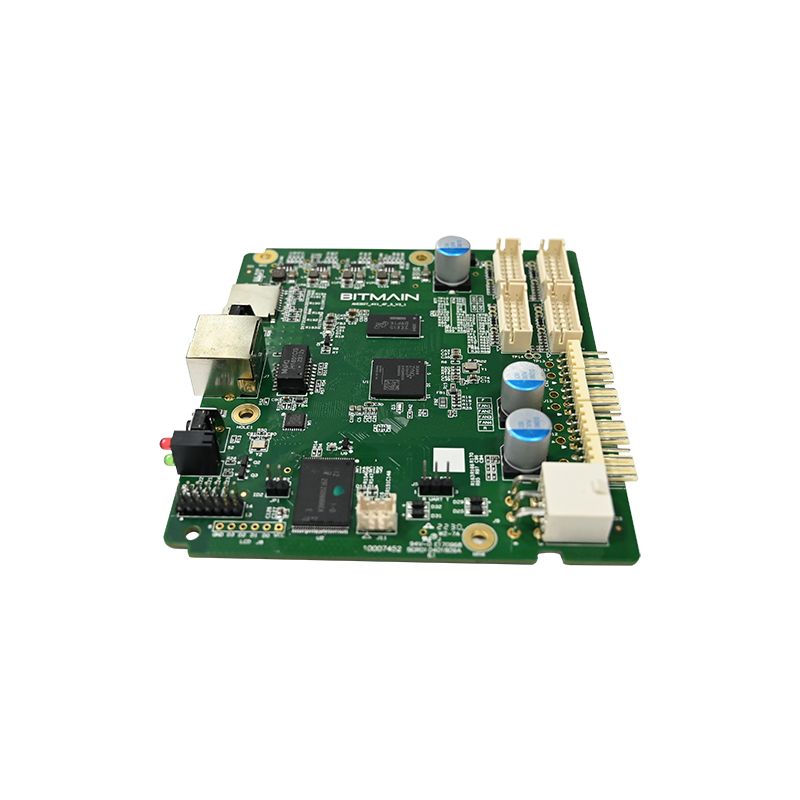

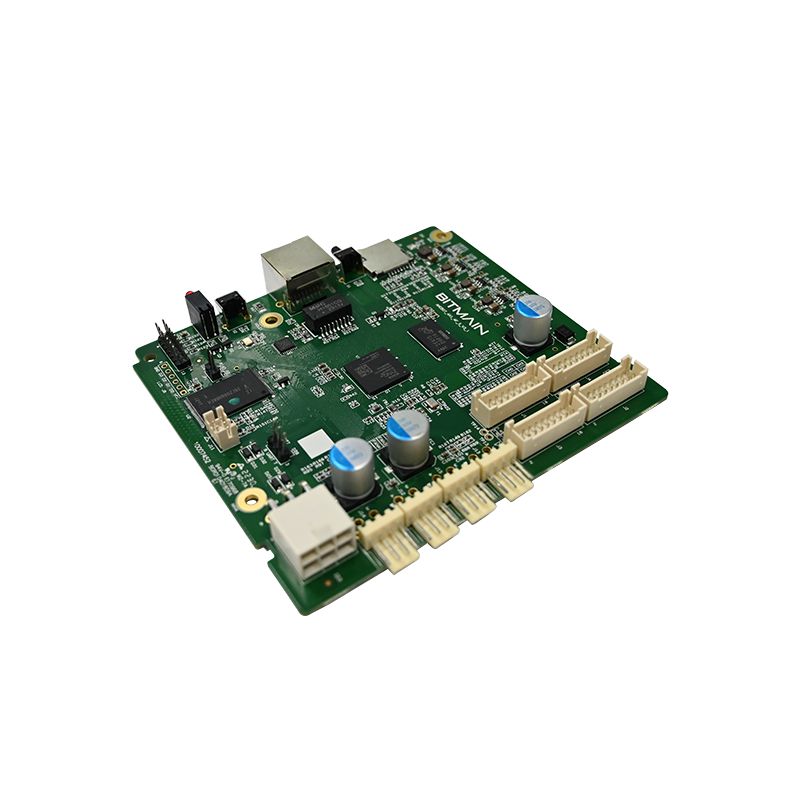

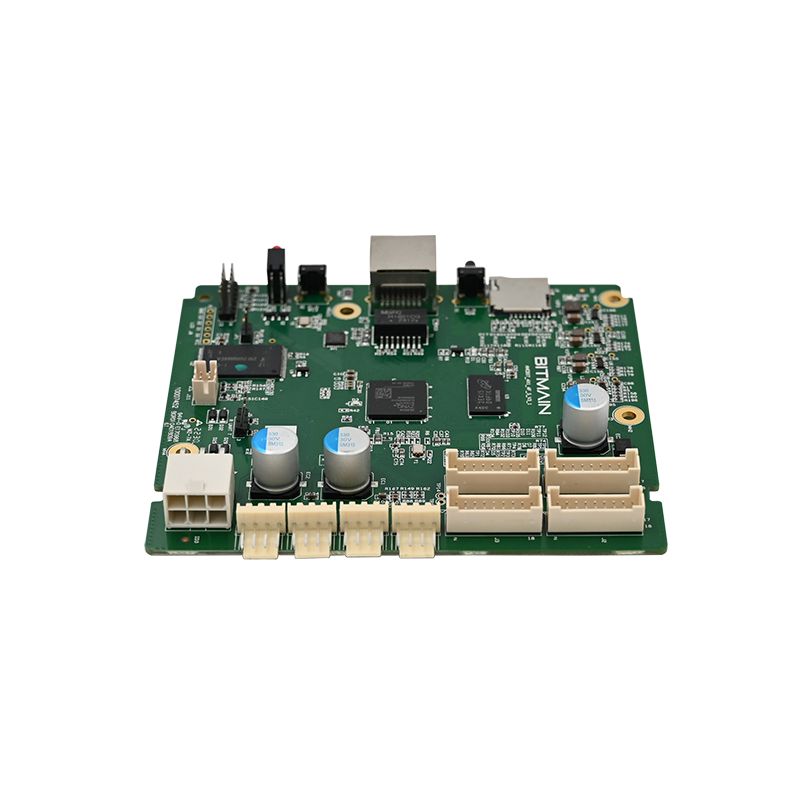

Motion Sensor PCBA

Ano ang Motion Sensor PCBA?

Ang motion sensor PCBA ay isang naka-print na circuit board assembly na partikular na idinisenyo upang makita ang paggalaw gamit ang infrared, microwave, o ultrasonic transducers. Hindi tulad ng general-purpose na PCBA, ang mga motion sensor board ay nangangailangan ng mababang pagkonsumo ng kuryente, mabilis na pagtugon sa wake-from-sleep, at pag-filter ng ingay upang maiwasan ang mga maling pag-trigger.

Ang mga inhinyero ay pumipili ng motion sensor PCBA batay sa tatlong parameter: detection range, output signal type, at operating current. Ang maling pagpili ay humahantong sa madalas na mga maling alarma o hindi nakuhang pagtuklas.

Mga Pangunahing Bahagi ng isang Motion Sensor PCBA

Ang bawat motion sensor PCBA ay naglalaman ng limang functional block na ito:

· Element ng sensor – PIR (pyroelectric), microwave Doppler, o ultrasonic transducer

· Analog front end – Operational amplifier na may bandpass filter

· Comparator – Threshold detector na may hysteresis

· Lohika ng timing – Naaayos na oras ng pag-hold at panahon ng lockout

· Yugto ng output – Relay, transistor, o signal sa antas ng logic

Mga Karaniwang Aplikasyon

Mga Detalyadong Teknikal na Parameter ng Motion Sensor PCBA na ito

Ang mga sumusunod na detalye ay kumakatawan sa isang tipikal na high-performance motion sensor PCBA na ginagamit sa komersyal at residential na mga produkto ng seguridad.

Mga katangiang elektrikal

Pagganap ng Pagtuklas

Mga Detalye ng Pisikal at Pangkapaligiran

· Mga sukat ng board – 32mm x 28mm (karaniwan) o custom

· Mga mounting hole – Dalawang 3mm diameter, 25mm center-to-center

· Temperatura sa pagpapatakbo – -20°C hanggang +70°C

· Temperatura ng imbakan – -40°C hanggang +85°C

· Pagpaparaya sa halumigmig – 95% RH non-condensing

· Conformal coating – Opsyonal (para sa panlabas o mahalumigmig na paggamit)

Mga Naaayos na Setting (DIP Switch o Jumper)

Karamihan sa mga disenyo ng motion sensor PCBA ay may kasamang mga parameter na nako-configure ng user:

Paano Ihahambing ang Motion Sensor PCBA na ito sa Mga Kakumpitensyang Disenyo

Hindi lahat ng motion sensor PCBA board ay gumaganap nang pantay sa mga kondisyon sa totoong mundo. Ang talahanayan sa ibaba ay nagpapakita ng mga kritikal na pagkakaiba.

FAQ ng Motion Sensor PCBA – Mga Sagot sa Engineering

Ang tatlong tanong na ito ay tinatanong linggu-linggo ng mga inhinyero ng hardware, integrator, at mga espesyalista sa pagkuha na sinusuri ang mga solusyon sa motion sensor PCBA.

Tanong 1: Ano ang pagkakaiba sa pagitan ng PIR, microwave, at dual-tech na motion sensor na mga disenyo ng PCBA - at alin ang dapat kong piliin?

Sagot: Nakikita ng PIR (passive infrared) na motion sensor na PCBA ang mga pagbabago sa infrared radiation mula sa mga gumagalaw na katawan. Kumokonsumo ito ng napakababang kapangyarihan (15-30µA standby) ngunit sensitibo sa mga gradient ng temperatura at maaaring mag-false-trigger mula sa mga HVAC vent o sikat ng araw. Ang isang microwave motion sensor na PCBA ay naglalabas ng mababang lakas na RF (karaniwang 5.8GHz o 10.525GHz) at sumusukat sa Doppler shift. Nakikita nito sa pamamagitan ng mga plastik na enclosure at binabalewala ang temperatura, ngunit kumokonsumo ng mas mataas na kasalukuyang (15-25mA) at maaaring tumagos sa mga dingding, na nagdudulot ng maling pagtuklas mula sa mga katabing silid. Ang isang dual-tech na motion sensor na PCBA ay naglalaman ng parehong PIR at microwave sensor, at nagti-trigger lang kapag pareho silang nakakita ng paggalaw. Tinatanggal nito ang halos lahat ng maling alarma ngunit pinapataas ang gastos at kasalukuyang standby (2-5mA). Gabay sa pagpili: Para sa mga panlabas na ilaw na pinapagana ng baterya, piliin ang PIR-only. Para sa pagtuklas ng panloob na occupancy kung saan hindi katanggap-tanggap ang mga maling pag-trigger, piliin ang dual-tech. Para sa mga awtomatikong pinto kung saan mas mahalaga ang bilis kaysa sa paggamit ng kuryente, piliin ang microwave-only. Karamihan sa mga komersyal na security motion sensor na disenyo ng PCBA ay gumagamit ng PIR na may advanced na signal filtering bilang ang pinakamahusay na balanse ng gastos, kapangyarihan, at pagiging maaasahan.

Tanong 2: Paano ko isasaayos ang hanay ng pagtuklas at oras ng paghawak sa motion sensor PCBA na ito, at maaari bang baguhin ang mga setting na ito nang hindi inaalis ang board mula sa enclosure nito?

Sagot: Ang motion sensor PCBA na ito ay nagbibigay ng tatlong paraan ng pagsasaayos. Una, onboard potentiometers: ang isang may label na "SENS" (sensitivity) ay nag-aayos ng hanay ng pagtuklas mula 3 metro (ganap na pakaliwa) hanggang 12 metro (ganap na clockwise). Ang pangalawang may label na "TIME" ay nagsasaayos ng oras ng pag-hold mula 5 segundo hanggang 10 minuto. Pangalawa, DIP switch: karamihan sa mga board ay may kasamang 4 na posisyong switch para sa mga magaspang na setting ng hold time, light threshold, at output polarity. Pangatlo, para sa malayuang pagsasaayos, ang ilang motion sensor na disenyo ng PCBA ay may kasamang digital input na tumatanggap ng mga panlabas na potentiometer o 0-10V na mga signal ng kontrol. Para sa mga pagsasaayos nang hindi binubuksan ang enclosure, tukuyin ang isang motion sensor PCBA na may remote control receiver (38kHz IR o 433MHz RF) – nagdaragdag ito ng humigit-kumulang $1.50 sa halaga ng BOM. Nang walang malayuang pagsasaayos, dapat mong buksan ang enclosure at gumamit ng maliit na distornilyador upang paikutin ang mga potentiometer. Palaging isaayos ang sensitivity pagkatapos i-mount sa huling lokasyon nito, dahil ang nakapalibot na mga pader at materyal sa sahig ay nakakaapekto sa hanay ng pagtuklas. Magsimula sa sensitivity sa 50% at tumaas lamang kung may mga gaps sa saklaw.

Tanong 3: Ano ang karaniwang false trigger rate para sa motion sensor na PCBA na ito, at paano binabawasan ng kabayaran sa temperatura ang mga maling alarma?

Sagot: Sa isang maayos na naka-install na application (walang direktang liwanag ng araw sa lens, walang heat vent sa loob ng 2 metro, walang malalaking salamin na bintana na sumasalamin sa gumagalaw na trapiko), ang motion sensor na PCBA na ito ay nakakakuha ng false trigger rate na mas mababa sa isang event sa bawat 200 detection. Kung walang kabayaran sa temperatura, ang isang PIR motion sensor PCBA ay maaaring mag-false-trigger kapag ang temperatura ng kapaligiran ay lumalapit sa temperatura ng balat ng tao (humigit-kumulang 37°C o 98°F). Sa 30°C na temperatura ng kwarto, ang ratio ng signal-to-noise ay bumaba ng 60% kumpara sa 20°C. Ang motion sensor PCBA na ito ay may kasamang onboard na thermistor na konektado sa isang compensation circuit na nagpapataas ng gain ng 2.5% para sa bawat 1°C na tumaas sa 25°C. Sa 35°C, ang gain ay 25% na mas mataas kaysa sa 25°C, na nagpapanumbalik ng sensitivity ng detection. Binabawasan din ng kompensasyon ang nakuha sa mababang temperatura (sa ibaba 10°C) upang maiwasan ang mga maling pag-trigger mula sa malamig na draft. Ang data ng field mula sa mga instalasyon ng motion sensor PCBA sa mga klima sa Middle Eastern (mga temperatura sa labas na umaabot sa 45°C) ay nagpapakita ng 78% na pagbawas sa mga alarma sa istorbo kapag pinagana ang kabayaran sa temperatura kumpara sa hindi pinagana. Palaging paganahin ang kabayaran para sa mga panlabas o walang kondisyon na mga panloob na espasyo.

Pinakamahuhusay na Kasanayan sa Pag-install para sa Motion Sensor PCBA

Kahit na ang pinakamahusay na motion sensor PCBA ay gumaganap nang hindi maganda kung hindi tama ang pagkaka-install. Sundin ang mga alituntuning ito.

Taas at Posisyon ng Pag-mount

· Inirerekomendang taas – 1.8 hanggang 2.2 metro (balikat hanggang ulo)

· Mababa sa 1.5 metro – Nakakaligtaan ang paggalaw ng katawan, nakakakita lang ng mga alagang hayop

· Higit sa 2.5 metro – Pinababang saklaw ng lupa, lumilikha ng mga dead zone sa ibaba mismo

Iwasan ang Mga Maling Pinagmumulan ng Trigger na Ito

Mga Alituntunin sa Pag-wire

· Gumamit ng twisted pair para sa output signal ay tumatakbo nang mas mahaba sa 10 metro

· Panatilihin ang AC power wire na hindi bababa sa 30cm mula sa motion sensor PCBA

· Magdagdag ng 100nF capacitor sa power input kung magpalipat-lipat ng maingay na load (mga relay, contactor)

Pagsubok sa Iyong Motion Sensor PCBA Bago Mag-install

Ang isang bench test ay nakakakuha ng 90% ng mga error sa pag-setup. Sundin ang pagkakasunod-sunod na ito.

Pamamaraan ng Bench Test

1. Ilapat ang power at maghintay ng 60 segundo para sa warm-up

2. Kumpirmahin ang LED na kumukurap humigit-kumulang isang beses bawat 10 segundo (nagsasaad ng standby)

3. Maglakad sa field of view sa layo na 3 metro

4. I-verify na naka-on ang LED at nagbabago ang status ng output

5. Markahan ang oras hanggang sa mag-off ang LED (dapat tumugma sa setting ng oras ng pag-hold)

6. Ulitin nang may mabagal na pag-creep (0.2 m/s) at mabilis na pagtakbo (2 m/s)

Mga Kabiguan at Sanhi

Buod – Sanggunian ng Mga Pangunahing Detalye

Para sa mabilis na sanggunian, panatilihing available ang bloke ng detalyeng ito sa panahon ng disenyo at pagkuha.

Motion Sensor PCBA – Default na Configuration

· Boltage: 5-24V DC

· Kasalukuyang naka-standby: 20µA karaniwang

· Saklaw ng pagtuklas: 8-12 metro

· Anggulo ng pagtuklas: 120 degrees

· Tagal ng pag-hold: adjustable 5s hanggang 10min

· Output: Relay (10A) o transistor (100mA)

· Temperatura sa pagpapatakbo: -20°C hanggang +70°C

· Mga Sertipikasyon: Sumusunod sa mga pamantayan ng ISO9001 at RoHS
