Advanced na teknolohiya ng pagtuklas sa pagproseso ng PCBA

Sa pagproseso ng PCBA (Naka -print na circuit board Assembly), ang teknolohiya ng pagtuklas ay mahalaga upang matiyak ang kalidad at pagganap ng produkto. Sa patuloy na pagsulong ng teknolohiya, higit pa at mas advanced na mga teknolohiya ng pagtuklas ay inilalapat sa proseso ng pagproseso ng PCBA upang mapabuti ang kawastuhan ng pagtuklas, kahusayan at pagiging maaasahan. Ang artikulong ito ay galugarin ang ilang mga karaniwang advanced na teknolohiya ng pagtuklas at ang kanilang mga aplikasyon sa pagproseso ng PCBA.

I. Awtomatikong Optical Inspection (AOI)

1. Pangkalahatang -ideya ng teknolohiyang AOI

Ang Awtomatikong Optical Inspection (AOI) ay isang teknolohiya na gumagamit ng isang visual system upang awtomatikong makita ang mga circuit board at malawakang ginagamit sa pagproseso ng PCBA.

Ang prinsipyo ng pagtatrabaho: Ang sistema ng AOI ay nag-scan ng circuit board sa pamamagitan ng isang high-resolution camera, kinukuha ang imahe at inihahambing ito sa pamantayan ng preset upang makilala ang mga depekto at masamang puntos.

Nilalaman ng pagtuklas: Maaaring makita ng AOI ang mga problema tulad ng kalidad ng pinagsamang panghinang, lokasyon ng sangkap, nawawalang mga sangkap at maikling circuit.

2. Mga Bentahe ng Aoi

Ang teknolohiya ng AOI ay mabilis, tumpak at walang contact, na maaaring makabuluhang mapabuti ang kahusayan ng pagtuklas.

Pagbutihin ang kahusayan sa produksyon: Ang awtomatikong pagtuklas ay binabawasan ang oras ng manu -manong pagtuklas at nagpapabuti sa kahusayan ng produksyon.

Mataas na katumpakan: Ang mga imahe na may mataas na resolusyon at mga intelihenteng algorithm ay maaaring tumpak na makilala ang mga maliliit na depekto at mabawasan ang mga maling rate ng pagtuklas.

Ii. X-ray detection (X-ray)

1. Pangkalahatang-ideya ng teknolohiyang X-ray

Ang X-ray detection (X-ray) ay isang teknolohiyang pagtuklas na gumagamit ng x-ray upang makita sa pamamagitan ng panloob na istraktura ng circuit board, na angkop para sa mga kumplikadong gawain ng pagtuklas ng PCBA.

Prinsipyo ng Paggawa: Ang X-ray ay tumagos sa circuit board upang makabuo ng isang imahe ng panloob na istraktura, at ang mga panloob na depekto tulad ng hindi magandang paghihinang at maikling mga circuit ay napansin sa pamamagitan ng pagsusuri ng imahe.

Saklaw ng Application: Ang X-ray detection ay partikular na angkop para sa pagtuklas ng mga sangkap ng pag-mount sa ibabaw tulad ng BGA (ball grid array) at CSP (chip scale package).

2. Mga Bentahe ng X-ray Detection

Ang teknolohiyang pagtuklas ng X-ray ay maaaring magbigay ng malalim at detalyadong panloob na inspeksyon at angkop para sa pagtuklas ng mga nakatagong mga depekto.

Pagbubunyag ng mga nakatagong depekto: Maaari itong makita ang hindi nakikita na mga panloob na mga depekto tulad ng mga malamig na kasukasuan ng panghinang at mga beads ng lata upang matiyak ang pangkalahatang pagiging maaasahan ng produkto.

Hindi mapanirang pagsubok: Ang hindi mapanirang pagsubok ng mga circuit board ay hindi nakakaapekto sa integridad ng produkto.

III. Infrared thermal imaging detection

1. Pangkalahatang -ideya ng teknolohiya ng thermal imaging thermal

Ang infrared thermal imaging detection ay gumagamit ng mga infrared camera upang makuha ang imahe ng pamamahagi ng temperatura ng circuit board upang makita ang mga posibleng overheating o thermal pagkabigo na mga problema.

Prinsipyo ng Paggawa: Kinukuha ng infrared camera ang infrared radiation sa ibabaw ng circuit board, na -convert ito sa isang imahe ng temperatura, at kinikilala ang mga anomalya sa pamamagitan ng pagsusuri ng thermal image.

Saklaw ng aplikasyon: Angkop para sa pagtuklas ng mga thermal anomalya, sobrang pag -init ng mga lugar at mga problema sa pamamahala ng kuryente sa mga circuit board.

2. Mga kalamangan ng infrared thermal imaging detection

Ang teknolohiyang thermal imaging thermal ay maaaring masubaybayan ang mga pagbabago sa temperatura ng circuit board sa real time at magbigay ng mahalagang impormasyon sa diagnosis ng kasalanan.

Real-time na pagtuklas: Maaari itong subaybayan ang temperatura ng circuit board sa real time at makita ang mga potensyal na sobrang pag-init ng mga problema sa oras.

Non-Contact Detection: Gumagamit ito ng hindi pakikipag-ugnay sa pagtuklas upang maiwasan ang pisikal na pagkagambala sa circuit board.

Iv. Pagsubok sa Elektriko (ICT)

1. Pangkalahatang -ideya ng teknolohiya ng ICT

Ang pagsubok sa elektrikal (pagsubok sa in-circuit, ICT) ay isang teknolohiya ng pagsubok para sa pagtuklas ng pag-andar at pagkakakonekta ng mga circuit board. Ang circuit board ay nasubok sa pamamagitan ng mga signal ng elektrikal.

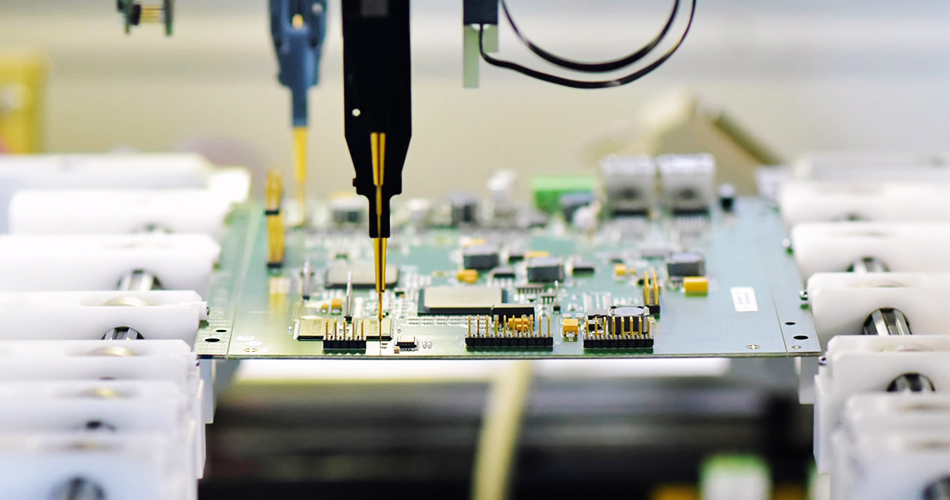

Prinsipyo ng Paggawa: Gumagamit ang ICT ng mga pagsubok sa pagsubok upang kumonekta sa mga punto ng pagsubok ng circuit board, nalalapat ang mga signal ng elektrikal at sinusukat ang tugon upang suriin ang pagganap ng elektrikal at pagkakakonekta ng circuit.

Nilalaman ng pagtuklas: Maikling circuit, bukas na circuit, sangkap na halaga ng mismatch at paghihinang ng mga problema ng circuit board ay maaaring makita.

2. Mga kalamangan ng ICT

Ang teknolohiya ng ICT ay maaaring magsagawa ng komprehensibong mga pagsubok sa pagganap ng elektrikal sa panahon ng proseso ng paggawa upang matiyak ang pag -andar at pagiging maaasahan ng circuit board.

Comprehensive Test: komprehensibong subukan ang iba't ibang mga de -koryenteng mga parameter ng circuit board upang matiyak ang pag -andar ng produkto.

Mataas na kahusayan: Ang awtomatikong proseso ng pagsubok ay nagpapabuti sa kahusayan ng pagsubok at binabawasan ang manu -manong interbensyon.

V. Pagsubok sa Pag -andar

1. Pangkalahatang -ideya ng functional test

Functional testay isang pagsubok ng PCBA sa ilalim ng aktwal na mga kondisyon ng pagtatrabaho upang matiyak na ang iba't ibang mga pag -andar nito ay nakakatugon sa mga kinakailangan sa disenyo.

Prinsipyo ng Paggawa: Ilagay ang PCBA sa isang simulated na kapaligiran sa pagtatrabaho at i -verify ang mga pag -andar at pagganap nito sa pamamagitan ng pagpapatupad ng Preset Functional Test Program.

Saklaw ng Application: Naaangkop sa pagsubok sa aktwal na katayuan sa pagtatrabaho at mga pag -andar ng PCBA at sinusuri ang pagganap nito sa aktwal na mga aplikasyon.

2. Mga kalamangan ng functional test

Ang pag -andar ng pagsubok ay maaaring gayahin ang mga tunay na kondisyon sa pagtatrabaho at magbigay ng mga resulta ng pagsubok na pinakamalapit sa aktwal na kapaligiran sa paggamit.

Tunay na Pagsubok sa Kapaligiran: Pagsubok sa ilalim ng Mga Kondisyon ng Tunay na Paggawa upang matiyak ang pagganap ng PCBA sa aktwal na paggamit.

Pagtuklas ng Suliranin: Maaari itong matuklasan ang mga problema sa pagganap at matiyak ang pagiging maaasahan at katatagan ng produkto.

Konklusyon

SaPagproseso ng PCBA, Ang paggamit ng advanced na teknolohiya ng pagtuklas ay isang mahalagang paraan upang matiyak ang kalidad at pagganap ng produkto. Sa pamamagitan ng pagpapakilala ng mga teknolohiya tulad ng Awtomatikong Optical Inspection (AOI), X-ray Inspection, Infrared Thermal Imaging Inspection, Electrical Testing (ICT) at Functional Testing, ang mga kumpanya ay maaaring mapabuti ang katumpakan ng pagtuklas, kahusayan at pagiging maaasahan. Sa hinaharap, sa patuloy na pagsulong ng teknolohiya, ang mga teknolohiyang pagtuklas na ito ay magpapatuloy na bubuo at higit na mapabuti ang pangkalahatang kalidad at kahusayan ng produksyon ng pagproseso ng PCBA.
