Paano Tinutukoy ng Temperature Controller PCBA Manufacturing ang Thermal Stability sa mga Kritikal na Aplikasyon?

1. Bakit Isang Resulta ng Paggawa ang Thermal Stability

Ang isang temperature controller ay kadalasang sinusuri ng katumpakan ng setpoint nito sa isang datasheet, ngunit ang pag-uugali sa field ay pinamamahalaan ng mga pisikal na variable na ipinapasok sa panahon ng pagpupulong. Ang mga solder voids ay nagpapataas ng thermal resistance. Ang kontaminasyon ay lumilikha ng mga daanan ng pagtagas na nagbabago ng mga analog na pagbabasa. Ang pamamahagi ng tanso malapit sa sensor ay maaaring gawing heat spreader ang board mismo. Ang bawat isa sa mga kundisyong ito ay isang pirma sa pagmamanupaktura, hindi isang problema sa software.

Ang pagkakaiba sa pagitan ng isang controller na may hawak na ±0.5 °C at isa na naaanod ng ilang degree ay madalas na sinusubaybayan upang iproseso ang disiplina. Ang isang pag-aaral ng precision thermal control boards ay nagpapakita na ang mga bakas ng kuryente na nagdadala ng ilang amperes ay dapat na may sukat na sapat na tanso at panatilihing pisikal na nakahiwalay mula sa landas ng pagbabalik ng sensor; kung hindi, ang localized heating at IR drop ay masira ang pagsukat bago maabot ng signal ang ADC. Sa parehong paraan, ang mga pagbawas ng thermal relief, makitid na mga bakas ng sensor, at sinasadyang espasyo mula sa mga high-current na bahagi ay lumikha ng isang "thermally honest" na zone sa paligid ng sensing element upang tumugon ito sa temperatura ng system kaysa sa panloob na daloy ng init ng board.

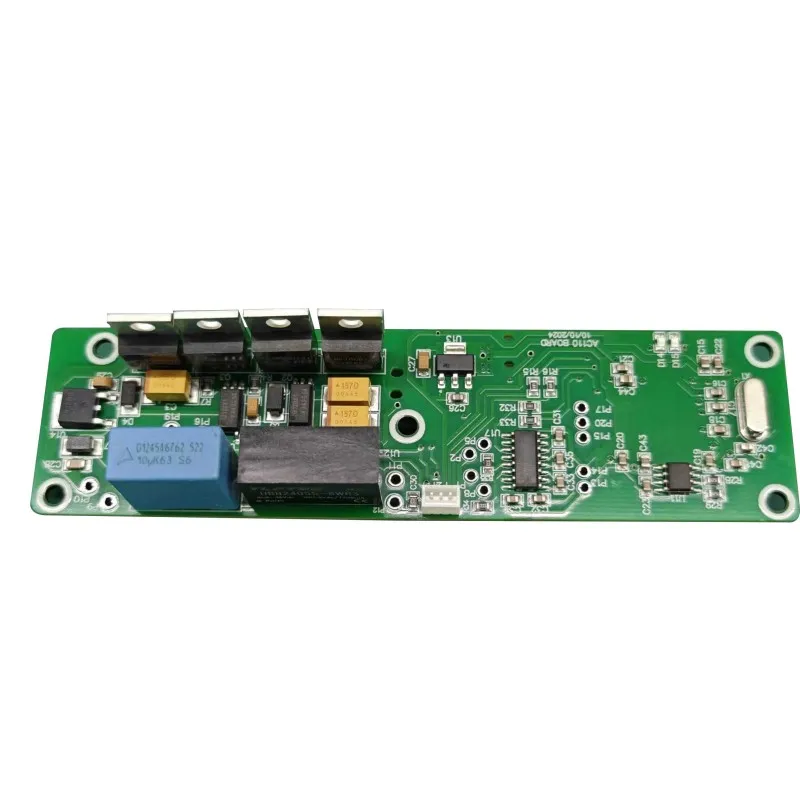

Ito ang dahilan kung bakit ang pariralaTemperature controller PCBAnaglalarawan ng higit pa sa isang punong board. Inilalarawan nito ang isang kinokontrol na thermal system na ang kadena ng pagsukat, yugto ng kuryente, at circuitry ng proteksyon ay magkatuwang na idinisenyo at pinagsama-samang ginawa. Kapag ang proseso ng pagpupulong ay hindi matatag, ang control loop ay napipilitang magbayad para sa pisikal na ingay na hindi nito nakikita.

2. Interface ng Sensor: Ang Unang Linya ng Depensa

2.1 Uri ng Sensor at Mga Implikasyon nito sa Paggawa

Ang mga NTC thermistors, PT100/PT1000 RTD, at mga thermocouples ay nagpapataw ng iba't ibang mga hadlang sa harap ng PCB. Ang mga sensor ng NTC ay naghahatid ng mataas na sensitivity sa mga makitid na banda ngunit nangangailangan ng linearization dahil exponential ang kanilang resistance-temperature curve. Nag-aalok ang mga RTD ng mas linear na tugon sa malawak na hanay, ngunit ang kanilang low-resistance signal path ay mas sensitibo sa trace resistance at soldering-induced stress. Ang mga Thermocouples ay nagbibigay ng pinakamalawak na hanay ngunit ang pinakamababang katumpakan, kadalasang nasa hanay ng ilang degree, at nakadepende sa kompensasyon ng cold-junction na dapat na electrically stable.

Ang front end ng sensor ay hindi lamang isang analog input; ito ay isang high-impedance measurement node na dapat tanggihan ang common-mode na ingay habang pinapanatili ang isang maliit na differential signal. Ang karaniwang mga komersyal na controller ay naglalarawan ng pagkalat: ang isang input ng NTC ay maaaring ma-rate sa ±0.6 °C, isang PT100 channel sa ±0.7 °C, at isang J-type na thermocouple sa ±3 °C. Ang mga figure na ito ay mga detalye sa antas ng sensor, hindi mga garantiya sa antas ng system. Ang proseso ng pagpupulong ay maaaring mapanatili ang katumpakan na iyon o inaalis ito sa pamamagitan ng hindi magandang saligan, mga thermal gradient, at hindi sapat na pag-access sa pagkakalibrate.

2.2 Layout Isolation at Calibration Access

Ang isang sensor trace na tumatakbo sa tabi ng isang relay driver o isang MOSFET switching node ay magsasama ng ingay sa pagsukat. Ang isang ground plane na naantala sa ilalim ng analog na front end ay pipilitin ang pagbabalik ng mga alon sa pamamagitan ng nakabahaging tanso, na lumilikha ng mga offset na nag-iiba sa pagkarga. Sa panahon ng pagsusuri para sa disenyo para sa pagmamanupaktura, dapat na i-flag ang mga isyung ito bago ilabas ang tooling. Dapat tasahin ng pagsusuri sa engineering ang thermal coupling, paglalagay ng bahagi para sa paghihiwalay ng sensor, at integridad ng power/ground plane para sa malinis na analog sensing at stable na PWM switching.

Ang pagkakalibrate ay ang huling tulay sa pagitan ng sensor at ng pisikal na enclosure. Walang sensor na perpektong tumugma sa isang partikular na PCB, housing, at assembly stack. Ang isang beses na pag-calibrate sa isang kinokontrol na thermal chamber ay naglalapat ng corrective offset, ngunit ang board ay dapat na idinisenyo na may pansubok na access at mga kawit ng firmware na ginagawang paulit-ulit ang pagkakalibrate na ito. Kung ang PCBA ay binuo na may hindi pantay na dami ng panghinang o kontaminasyon, ang pagkakalibrate offset ay naaanod sa edad at temperatura, na tinatalo ang layunin ng paunang pagwawasto.

3. Mga Materyales ng PCB at Arkitekturang Copper sa Ilalim ng Init

Ang mga temperatura controller ay madalas na gumagana sa mga enclosure kung saan ang temperatura ng kapaligiran ay tumataas nang higit sa antas ng silid, at ang power stage ay nagdaragdag ng sarili nitong init. Ang substrate ay dapat mapanatili ang dimensional na katatagan at dielectric na integridad sa hanay na iyon. Karaniwan ang FR-4, ngunit pinipili ang mga high-Tg laminate at aluminum substrate kapag ang thermal load o ang profile ng pagbibisikleta ay lumampas sa kung ano ang kayang tiisin ng karaniwang FR-4 nang walang masusukat na shift.

Ang weave pattern ng fiberglass na tela sa loob ng FR-4 ay maaaring magdulot ng mga localized na variation sa thermal conductivity, na humahantong sa "thermal weave" na mga epekto na nagbabago sa pagbabasa ng sensor depende sa kung saan iruruta ang trace. Ito ay lalong mahalaga para sa mga high-precision na controller kung saan kahit na ang 0.1 °C deviation ay mahalaga. Ang arkitektura ng tanso ay pantay na mahalaga. Maaaring sapat ang isang 2-layer board para sa isang simpleng thermostat, ngunit ang mga controller na may mixed-signal na mga dulo sa harap at mga PWM output ay nakikinabang mula sa 4-layer o 6-layer na stackup na may nakalaang mga ground plane na katabi ng mga signal layer. Ang pagsasaayos na ito ay nagbibigay ng likas na paghihiwalay sa pagitan ng maingay na seksyon ng kapangyarihan at ng sensitibong seksyon ng analog, na binabawasan ang pangangailangan para sa panlabas na pag-filter na maaaring mag-drift mismo.

Samakatuwid, ang pisikal na stackup ay hindi isang passive na backdrop. Ito ay bahagi ng control loop. Ang isang board na namamahagi ng init nang hindi pantay ay gagawa ng sensor signal na de-kuryenteng tumpak ngunit thermally false.

4. Solder Joint Reliability sa Buong Thermal Cycles

Ang mga temperatura controller ay nakalantad sa paulit-ulit na pag-init at paglamig. Ang mga solder joint na nagkokonekta sa mga power device, relay, at sensor connectors ay dapat makaligtas sa resultang thermomechanical stress. Ang nangingibabaw na mekanismo ay CTE mismatch: silicon, copper, solder, at laminate expand sa iba't ibang mga rate, at sa maraming mga cycle ang mismatch ay tumutuon sa strain sa magkasanib na interface. Ang mga micro-crack ay nagsisimula sa periphery ng joint at kumakalat hanggang sa tumaas ang resistensya o magbukas ang koneksyon.

Ang failure mode na ito ay partikular na nauugnay sa paligid ng mga MOSFET, TRIAC, at relay terminal, kung saan pinakamalaki ang mga localized temperature excursion. Ang isang controller na pumasa sa isang room-temperature functional test ay maaari pa ring mabigo pagkatapos ng ilang daang cycle kung ang proseso ng solder ay gumawa ng mga void, hindi sapat na basa, o labis na intermetallic formation. Samakatuwid, ang tugon sa pagpupulong ay dapat magsama ng mga kinokontrol na profile ng reflow, na-verify na pag-deposito ng paste, at mga paraan ng inspeksyon na nakakakita ng mga nakatagong joint.

• Pagkakapareho ng reflow:Ang delta T na humigit-kumulang 10 °C sa pagitan ng pinakamainit at pinakamalamig na joint sa isang panel ay isang praktikal na target para sa maraming mga profile na walang lead; Ang mas malawak na mga spread ay nangangahulugan na ang ilang mga joints ay hindi naproseso habang ang iba ay sobrang stress.
• Walang bisa na kontrol:Ang mga void sa ilalim ng mga thermal pad ay nagpapataas ng junction-to-board resistance at gumagawa ng mga lokal na hot spot na nagpapabilis sa paglaki ng crack.
• Access sa inspeksyon:Ang X-ray inspeksyon ay kinakailangan para sa BGA at bottom-terminated na mga bahagi; Ang AOI lamang ay hindi makumpirma ang nakatagong pinagsamang geometry.
• Pampawala ng strain:Ang mga connector at heavy through-hole na bahagi ay dapat na mekanikal na suportado upang ang thermal expansion ng housing ay hindi direktang mailipat sa solder fillet.

BawatTemperature controller PCBAna inaasahang gagana sa loob ng maraming taon sa isang kapaligiran ng pagbibisikleta ay dapat na binuo gamit ang isang prosesong panghinang na kwalipikado laban sa thermal cycling, hindi lamang laban sa visual na pamantayan sa pagtanggap. Ang IPC-A-610 Class 2 o Class 3 ay nagbibigay ng baseline para sa pagkakagawa, ngunit ang cycling behavior ng joint ay tinutukoy ng kumbinasyon ng alloy, profile, at pad design.

5. Saklaw ng Pagsubok na Naglalantad ng Mga Nakatagong Thermal Defect

Ang functional na pagsubok sa temperatura ng silid ay kinakailangan ngunit hindi sapat para sa isang thermal controller. Ang isang board ay maaaring pumasa sa in-circuit test at functional circuit test at naglalaman pa rin ng isang nakatagong depekto na lumilitaw lamang sa ilalim ng stress ng temperatura. Ang diskarte sa pagsubok ay dapat tumaas sa antas ng stress upang ang mga pagkabigo sa maagang buhay ay mauwi bago ipadala.

Bine-verify ng awtomatikong optical inspeksyon ang presensya ng bahagi at hugis ng solder fillet. Kinukumpirma ng in-circuit test ang mga halaga ng risistor at kapasitor at nakakakita ng mga shorts o pagbukas. Ginagaya ng functional circuit test ang mga input ng sensor at pinapatunayan ang mga output ng relay o SSR. Ang X-ray inspeksyon ay nagpapakita ng mga nakatagong solder voids at BGA collapse. Ang burn-in at environmental stress screening pagkatapos ay isailalim ang assembly sa mataas na temperatura sa ilalim ng load cycling, madalas sa loob ng 24 hanggang 48 na oras, upang pilitin na mabigo ang mga marginal joint at mga depekto sa bahagi. Pinapalawak ng mga environmental chamber ang kakayahang ito mula −40 °C hanggang +125 °C at 0–95% na relatibong halumigmig, na nagpapahintulot sa tagagawa na iugnay ang pag-uugali ng bench sa mga kundisyon ng field.

Ang panlaban sa pakikipag-ugnay sa kabit ng pagsubok ay maaari ding mag-mask ng marginal joint. Kung ang mga pogo pin ay hindi magkakaugnay, ang pagsubok ay maaaring pumasa sa isang board na mabibigo sa ilalim ng vibration o thermal expansion. Ang Burn-in ay hindi isang kapalit para sa isang matatag na proseso. Ito ay isang filter para sa mga partikular na panganib, at ito ay pinaka-epektibo kapag ang stress profile ay sumasalamin sa aktwal na thermal mission ng controller. Maaaring kumonsumo ng kapasidad ng pagsubok ang isang generic na pagbabad sa mataas na temperatura nang hindi inilalantad ang mga kahinaan na nauugnay sa pagbibisikleta na mahalaga sa isang application ng pagkontrol sa temperatura.

6. Conformal Coating at Environmental Isolation

Ang kahalumigmigan at kontaminasyon ay mga thermal na problema sa disguise. Ang isang manipis na pelikula ng adsorbed na tubig sa ibabaw ng PCB ay maaaring lumikha ng mga daanan ng pagtagas sa pagitan ng mga bakas ng sensor, na nagbabago sa epektibong resistensya ng network ng pagsukat. Ang mga residue ng kemikal mula sa flux o paghawak ay maaaring maging conductive kapag tumaas ang halumigmig. Sa isang controller na umaasa sa isang high-impedance sensor input, lumalabas ang mga leakage path na ito bilang temperature offset o ingay.

Tinutugunan ito ng conformal coating sa pamamagitan ng pagbuo ng manipis na polymer layer na umaayon sa topology ng board at inihihiwalay ang circuitry mula sa moisture, dust, at mga kemikal na contaminant. Ang mga patong ng acrylic ay matipid at nagagawang muli; nag-aalok ang polyurethane ng mas mahusay na solvent at abrasion resistance; Ang silicone ay nagbibigay ng pinakamalawak na hanay ng temperatura at flexibility. Ang coating ay dapat ilapat pagkatapos ng masusing paglilinis, dahil ang encapsulating ionic contamination ay nakulong ito laban sa board at maaaring mapabilis ang electrochemical failure sa halip na pigilan ito.

Ang pagdirikit ng patong ay isa pang variable; kung ang enerhiya sa ibabaw ay masyadong mababa dahil sa nalalabi, ang patong ay maaaring mag-delaminate sa panahon ng thermal cycling, na magbubukas ng landas para sa kahalumigmigan. Ang selective coating ay kadalasang mas gusto para sa mga temperature controller dahil ang mga connector, relay, at test point ay maaaring kailangang manatiling walang patong. Ang proseso ay dapat na kontrolin upang ang kapal ng coating ay sapat sa mga nakalantad na bakas ngunit hindi nagtulay sa mga fine-pitch na lead o makagambala sa mga thermal relief feature.

7. Traceability bilang isang Thermal-Risk Control Tool

Kapag ang isang controller ay nag-drift sa field, ang unang tanong ay kung ang pag-uugali ay isolated o batch-related. Kung walang traceability, ang tanong na iyon ay hindi masasagot nang mahusay. Ang pagkakasubaybay sa antas ng lot at antas ng unit ay nagli-link sa bawat serial number sa mga code ng petsa ng bahagi, mga tala ng reflow, mga resulta ng pagsubok, at batch ng coating. Nagbibigay-daan ito sa manufacturer at customer na matukoy kung ang isang drift complaint ay nauugnay sa isang partikular na bahagi ng lot, isang partikular na linya, o isang partikular na ekskursiyon sa pagsubok sa kapaligiran.

Traceability sa aTemperature controller PCBAAng programa ay hindi administratibong overhead. Ito ang mekanismo na ginagawang hangganan, naitatama na kaganapan ang isang field failure sa halip na isang bukas na tanong sa pagiging maaasahan. Ang awtorisadong sourcing ay ang iba pang kalahati ng traceability. Ang mga bahaging binili sa pamamagitan ng mga franchised na distributor ay nagdadala ng dokumentadong pinagmulan. Ang mga bahagi mula sa mga bukas na channel sa merkado ay maaaring i-refurbished, relabeled, o sa labas ng tinukoy na window ng code ng petsa. Para sa isang temperature controller, maaaring ilipat ng isang pekeng o may edad na bahagi ng interface ng sensor ang buong chain ng pagsukat. Ang visual, electrical, at X-ray na validation ng mga papasok na bahagi ay nagbibigay ng praktikal na anti-counterfeit barrier bago magsimula ang assembly.

8. Mula sa Prototype hanggang Dami: Maturity ng Paggawa

Ang katatagan ng thermal ay dapat makaligtas sa paglipat mula sa mga sample ng engineering patungo sa paggawa ng dami. Ang prosesong gumagana sa limang board ay maaaring mag-iba sa limang libo kung mag-paste ang deposition, reflow loading, o magbago ang contact fixture sa pagsubok. Dapat ipakita ng kasosyo sa pagmamanupaktura na ang parehong mga kinokontrol na parameter ay pinananatili sa bawat yugto.

• Pagpapatunay ng engineeringMaliit na build para sa pagpapatunay ng disenyo at paunang thermal tuning. Tumutok sa pag-verify ng layout at pag-access sa pagkakalibrate ng sensor.
• Pilot runProseso ng characterization at thermal stress testing. Ang profile ng solder, saklaw ng coating, at mga limitasyon sa pagsubok ay naayos.
• Mababang dami ng produksyonMga batch sa pagpasok sa merkado. Ang kakayahang masubaybayan at papasok na disiplina sa inspeksyon ay ginagamit sa sukat.
• Mataas na dami ng produksyonStable na SMT yield, repeatable functional test, at batch-level na reliability monitoring.

Sa bawat yugto, dapat magbigay ang manufacturer ng feedback sa disenyo para sa pagmamanupaktura na tumutugon sa thermal relief sa mga bakas ng kuryente, spacing ng bahagi, at accessibility ng test point. Ang isang kasosyo sa disiplina ng IATF 16949 ay naglalapat ng advanced na pagpaplano ng kalidad, pag-aaral ng failure mode, at pagbabago ng kontrol sa programa ng thermal controller, kahit na pang-industriya ang produkto kaysa sa automotive. Ang ISO 13485 ay nagdaragdag ng unit-level na traceability, proseso ng validation, at risk-management documentation para sa mga medical-grade controllers. Ang mga balangkas na ito ay hindi mga label sa marketing; tinutukoy nila kung ang proseso ng pagmamanupaktura ay may kakayahang humawak ng thermal specification sa paglipas ng panahon.

Uniexplore Electronicsinilalapat ang layered approach na ito—sensor-aware DFM, in-house AOI, ICT, FCT, X-ray, burn-in, at environmental screening—upang pagsamahin ang layunin ng disenyo at pagiging maaasahan ng volume. Ang double-sided na SMT first-pass yield sa itaas ng 98.5% ay isang indicator, ngunit ang mas makabuluhang resulta ay isang controller na ang thermal behavior ay nananatili sa loob ng specification nito pagkatapos ng paulit-ulit na pagbibisikleta at pagkakalantad sa field.
