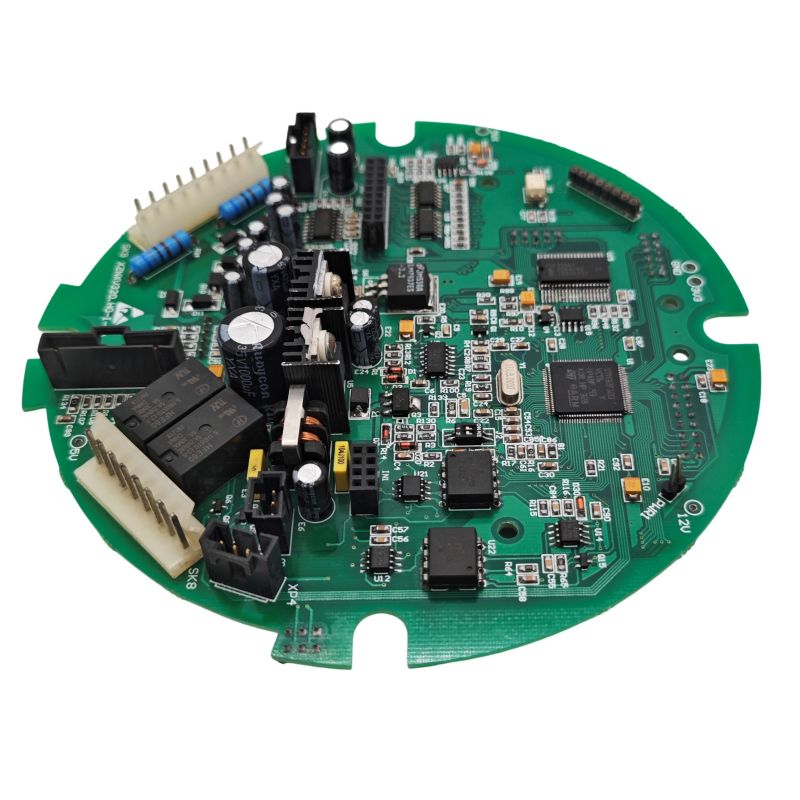

Ano ang Dapat Gawin ng RC Servo PCBA

Ang isang RC servo PCBA (kung isang standalone driver board o ang panloob na servo control board) ay gumaganap ng tatlong mahahalagang function:

• Pagbuo o Pagtanggap ng PWM Signal:Kino-convert ang mga control pulse (1ms hanggang 2ms sa 50Hz) sa mga position command.
• Pamamahagi ng kuryente:Naghahatid ng malinis na 5V o 6V sa servo motor at kontrolin ang IC.
• Pagproseso ng Feedback:Binabasa ang panloob na potentiometer upang i-verify ang posisyon at isara ang control loop.

Kasama rin sa mga high-reliability na disenyo ang kasalukuyang sensing para sa overload detection at opto-isolation para sa noise immunity.

Mga Pangunahing Teknikal na Pagtutukoy

Ang mga sumusunod na parameter ay kumakatawan sa mga pamantayan ng industriya para sa RC servo control na mga disenyo ng PCBA. Nalalapat ang mga ito sa parehong dedikadong servo driver board at integrated receiver PCBA assemblies.

Mga Detalye ng Input Power

Mga Detalye ng Control Signal

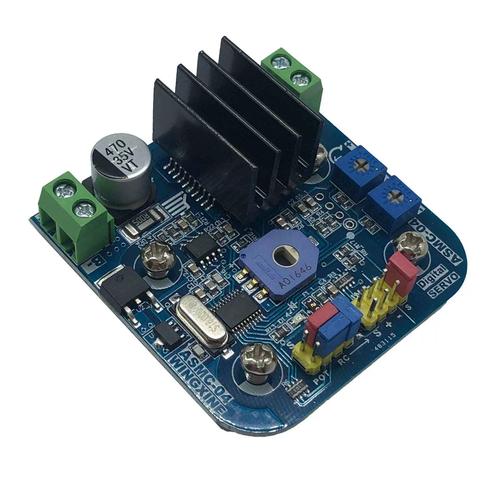

Panloob na Servo Mga Bahagi ng PCBA (Sa Loob ng Servo)

Ang isang karaniwang RC servo ay naglalaman ng isang maliit na PCBA na may mga bahaging ito:

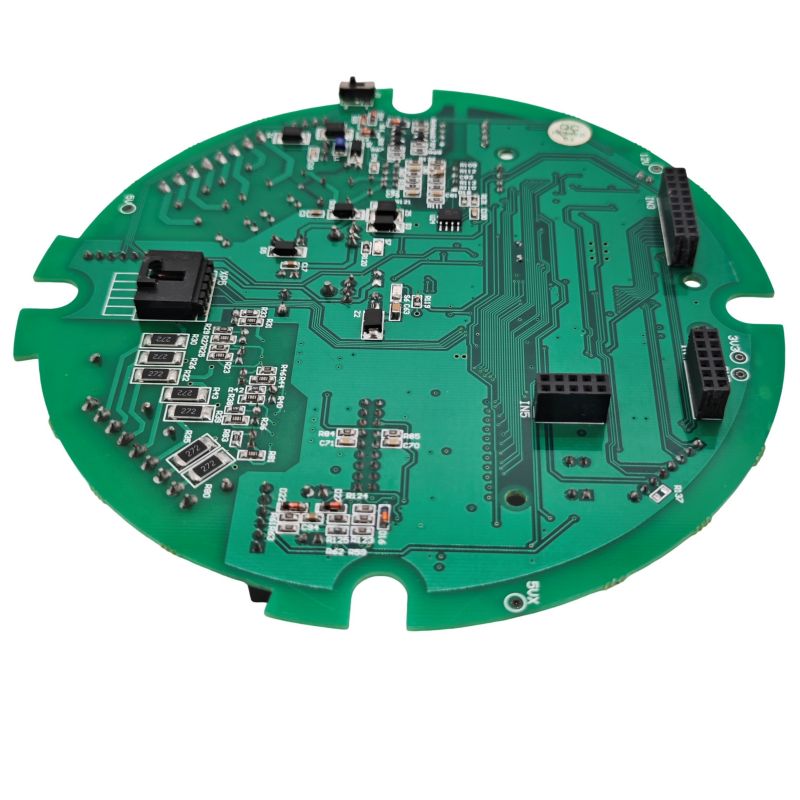

Mga Panuntunan sa Layout ng PCBA para sa pagiging maaasahan ng RC Servo

Sa Unixplore Electronics, alam namin na ang karamihan sa mga pagkabigo ng RC servo ay nagmumula sa PCB. Sinusunod namin ang 8 panuntunang ito para matiyak ang maaasahang operasyon sa bawat disenyo na aming ihahatid.

1. Power Distribution: Star Grounding

• Huwag kailanman daisy-chain ground. Ang bawat servo ground ay dapat bumalik nang direkta sa power supply ground point.
• Paghiwalayin ang kapangyarihan at signal ground. Sa mga multi-servo na disenyo ng PCBA, hatiin ang ground plane at kumonekta sa isang punto malapit sa input ng baterya.
• Lapad ng bakas para sa kapangyarihan: Para sa 1.5A tuloy-tuloy na kasalukuyang, gumamit ng 1.5mm na minimum na lapad ng bakas na may 1oz na tanso.

2. Paglalagay ng Decoupling Capacitor

Ang mga servo motor ay gumagawa ng makabuluhang ingay sa kuryente. Ang isang karaniwang servo ay maaaring makagawa ng hanggang 200mV peak-to-peak na ingay sa 5V supply line.

Kinakailangang decoupling bawat servo connector:

• 100µF hanggang 470µF electrolytic capacitor (hinahawakan ang motor inrush)
• 100nF ceramic capacitor (nagsasala ng high-frequency na ingay)
• Ilagay ang mga capacitor sa loob ng 10mm ng mga servo power pin

Bulk capacitance para sa buong PCBA: Magdagdag ng malaking capacitor (1000µF hanggang 4700µF) sa main power input. Pinipigilan nito ang mga brownout kapag nagsimula ang maraming servos nang sabay-sabay.

3. PWM Signal Routing

• Panatilihing maikli at direkta ang mga bakas ng PWM. Ang mahahabang bakas ay nagsisilbing antenna para sa ingay.
• Iwasan ang pagpapatakbo ng mga bakas ng PWM na kahanay sa mga wire ng kuryente. Gumamit ng 90-degree na tawiran kung kinakailangan.
• Magdagdag ng 100Ω hanggang 470Ω series resistor sa PWM output pin. Nililimitahan nito ang kasalukuyang sa panahon ng mga kundisyon ng fault at binabawasan ang pag-ring.

4. Layout ng Servo Connector

Ang karaniwang 3-pin servo connector (signal, VCC, ground) ay nangangailangan ng partikular na espasyo:

• Pin spacing: 2.54mm (0.1 pulgada) o 2.7mm (high-density)
• Kapal ng PCB para sa block ng connector: 1.2mm hanggang 1.6mm
• Lokasyon ng signal pin: Karaniwan ang panloob na pin (pin 2 ng 3)
• Power sequencing: Dapat kumonekta ang GND bago ang VCC sa pagpapasok

Para sa mga high-density na disenyo, ang 2.7mm na espasyo sa pagitan ng mga servo connector ay nagbibigay-daan sa compact na layout habang pinapanatili ang maaasahang mga koneksyon.

5. Regulasyon ng Boltahe para sa Control MCU

• Gumamit ng hiwalay na LDO para sa MCU kung ang parehong supply ay nagpapagana ng mga servos. Ang mga servo current spike ay nagdudulot ng pagbaba ng boltahe na maaaring mag-reset ng microcontroller.
• Inirerekomendang regulator: 5V o 3.3V LDO na may hindi bababa sa 200mA na kapasidad at 1µF input/output capacitor.
• Protection diode: Magdagdag ng 1N4007 o Schottky diode sa input upang maprotektahan laban sa reverse polarity.

6. Pagpigil sa Ingay sa Motor (Para sa Internal Servo PCBA Design)

Kung nagdidisenyo ng isang PCBA na napupunta sa loob ng isang servo, magdagdag ng pagpigil ng ingay nang direkta sa mga terminal ng motor:

• 100nF ceramic capacitor na ibinebenta nang direkta sa mga terminal ng motor.
• Ikonekta ang capacitor na negatibo sa motor housing para sa karagdagang shielding (binabawasan ang ingay nang hanggang 200mV).
• Opsyonal: Magdagdag ng ferrite beads sa mga lead ng motor para sa matinding ingay na kapaligiran.

7. Kasalukuyang Sensing para sa Overload Detection

Kasama sa mga advanced na disenyo ng servo PCBA ang kasalukuyang pagsubaybay:

• Shunt resistor: 0.1Ω hanggang 0.5Ω, 1% tolerance — lumilikha ng boltahe na proporsyonal sa kasalukuyang
• Differential amplifier: Gain ng 10 hanggang 20 — pinapalaki ang boltahe ng shunt sa nasusukat na antas
• ADC input: 10-bit minimum — nagpapakain ng kasalukuyang data para makontrol ang MCU

Ang isang 100mΩ shunt ay gumagawa ng 50mV sa 500mA at 150mV sa 1.5A. Sa isang 5x gain amplifier, ito ay nagiging 250mV hanggang 750mV, na angkop para sa 3.3V ADC input.

8. Insulation at Mechanical Protection

Ang mga panloob na servo PCBA board ay dapat na pisikal na protektado:

• Insulating tape: Ilagay ang electrical tape sa pagitan ng PCBA at ng metal servo case. Pinipigilan nito ang mga maiikling circuit mula sa mga solder joint o mga lead ng bahagi na humipo sa case.
• Conformal coating: Para sa outdoor o high-humidity application, magdagdag ng acrylic conformal coating upang maiwasan ang corrosion.

Control Signal Generation (Mga Pagsasaalang-alang ng MCU Code)

Ang wastong henerasyon ng PWM ay kritikal para sa jitter-free na operasyon. Narito ang mga pangunahing parameter:

Configuration ng PWM

Halimbawa ng MCU Code Pseudocode

// Kalkulahin ang duty cycle para sa 1500µs pulse
    // Ipinapalagay ang panahon ng PWM = 20ms, orasan = 1MHz prescaler

    pulse_width_us = 1500
    period_counts = 20000 // 20ms sa microseconds
    tungkulin_bilang = pulse_width_us
    set_pwm_duty(duty_counts)

Kapag sumusubok, gumamit ng oscilloscope para i-verify ang PWM signal. Ang bumabagsak na gilid ng pulso ay nagpapalitaw sa servo na basahin ang posisyon.

Mga Karaniwang Mode ng Pagkabigo at Pag-aayos

Mahalagang tala sa pagpapalit ng kuryente:Huwag kailanman ilipat ang servo ground line upang patayin ito. Kapag binuksan ang lupa, ang servo ay maaari pa ring makatanggap ng kapangyarihan sa pamamagitan ng linya ng signal ng PWM o iba pang mga landas, na nagreresulta sa 3.2V undervoltage na operasyon at maling pag-uugali. Palaging palitan ang linya ng VCC gamit ang P-channel MOSFET o relay.

Mga FAQ ng RC Servo PCBA

Nasa ibaba ang tatlong teknikal na tanong na madalas naming natatanggap mula sa mga robotics engineer at RC system designer.

Q1: Bakit random na kumikibot ang aking mga servos kapag kinokontrol ko ang mga ito mula sa aking custom na PCBA gamit ang ESP32 o Arduino?

A:Mayroon kang problema sa ingay ng kuryente, halos tiyak. Narito ang diagnostic sequence na inirerekomenda namin sa Unixplore Electronics:

Hakbang 1— Suriin ang power supply gamit ang isang oscilloscope: Sukatin ang 5V na linya nang direkta sa servo connector habang gumagalaw ang servo. Kung makakita ka ng higit sa 200mV ng ripple (peak-to-peak), hindi sapat ang iyong decoupling.

Hakbang 2— Magdagdag ng bulk capacitance: Maglagay ng 1000µF hanggang 4700µF electrolytic capacitor sa mga power input terminal. Ang mga servo motor ay kumukuha ng matataas na agos ng pag-agos (3–10× running current) kapag nagsimula silang gumalaw. Kung walang bulk capacitance, bumababa ang boltahe sa ibaba 4V, na nagiging sanhi ng pag-reset ng control IC o pag-uugali nang mali.

Hakbang 3— Paghiwalayin ang MCU power sa servo power: Ang pinakamasamang disenyo ay nagpapatakbo ng MCU at servos mula sa parehong voltage regulator. Gumamit ng dalawang magkahiwalay na regulator:

• Isang 5V/500mA LDO para sa MCU at logic.
• Isang hiwalay na 5V/3A supply (o direktang koneksyon ng baterya) para sa mga servos.

Hakbang 4— Magdagdag ng decoupling sa bawat servo connector: Maglagay ng 100µF electrolytic at 100nF ceramic capacitor nang direkta sa VCC at GND pin ng bawat servo connector. Sinasala ng ceramic capacitor ang high-frequency na ingay mula sa mga brush ng motor; ang electrolytic ay humahawak ng mga low-frequency na kasalukuyang spike.

Hakbang 5— Suriin ang kalidad ng iyong PWM signal: Gumamit ng oscilloscope para tingnan ang PWM pin. Kung makakita ka ng tugtog (overshoot) sa tumataas o bumabagsak na mga gilid, magdagdag ng 100Ω series resistor sa MCU pin. Pinapahina nito ang signal at pinipigilan ang maling pag-trigger.

Ang ilalim na linya:90% ng mga problema sa servo jitter ay nauugnay sa kapangyarihan, hindi nauugnay sa code. Ayusin muna ang power distribution.

T2: Paano ako magdidisenyo ng PCBA na kumokontrol sa maramihang servos (8 hanggang 16 na channel) nang walang brownout?

A:Nangangailangan ito ng maingat na pagbabadyet ng kuryente at pagpaplano ng layout. Narito ang diskarte sa engineering para sa isang 16-channel na servo controller PCBA.

Hakbang 1— Kalkulahin ang kabuuang mga kinakailangan sa kuryente:

• Ang bawat karaniwang servo ay kumukuha ng 200mA hanggang 500mA sa panahon ng normal na operasyon.
• Ang peak stall current ay maaaring umabot sa 1.5A hanggang 3A bawat servo.
• Para sa 16 na servos: 16 × 1.5A = 24A peak potential draw.

Hakbang 2— Idisenyo ang pamamahagi ng kuryente:

• Main power input: Gumamit ng 5V hanggang 6V na supply na na-rate para sa minimum na 30A.
• Input connector: XT60 o screw terminal (hindi isang maliit na 2-pin header).
• Mga pangunahing bakas ng kuryente: 8mm hanggang 10mm ang lapad na may 2oz na tanso, o gumamit ng nakalaang power plane sa layer 2.
• Mga bus bar: Para sa mga agos na higit sa 15A, magdagdag ng mga tansong bus bar o gumamit ng panlabas na mga kable.

Hakbang 3— Ipatupad ang unti-unting pamamahagi ng kuryente:

• Iruta ang makapal na mga bakas ng kuryente (5mm+) sa isang gitnang distribution point.
• Mula sa puntong iyon, magpatakbo ng mga indibidwal na 1.5mm na bakas sa bawat servo connector.
• Magdagdag ng 470µF capacitor sa bawat servo connector (naipamahagi ang capacitance, hindi lang isang malaking cap sa input).

Hakbang 4— Gumamit ng opto-isolation para sa mga linya ng signal (advanced):

• Para sa pang-industriya o mataas na ingay na kapaligiran, ihiwalay ang mga PWM signal gamit ang mga optocoupler (hal., 4N35 o PC817).
• Pinipigilan nito ang ingay ng motor na magkabit pabalik sa MCU at magdulot ng mga pag-reset.
• Ang mga nakahiwalay na disenyo ay nangangailangan ng hiwalay na mga domain ng kapangyarihan ( gilid ng MCU at gilid ng servo).

Hakbang 5— Magdagdag ng kasalukuyang paglilimita o soft-start:

• Gumamit ng MOSFET na may soft-start circuitry para pataasin ang servo power sa 10ms hanggang 50ms.
• Pinipigilan nito ang paunang pagpasok mula sa lahat ng 16 na servos mula sa pagbagsak ng supply.
• Bilang kahalili, paganahin ang mga servos sa pagkakasunud-sunod (5ms delay sa pagitan ng bawat isa).

Hakbang 6— Rekomendasyon ng PCB layer stack para sa 16+ na channel:

• Layer 1: Signal (PWM, feedback)
• Layer 2: Ground plane (solid pour)
• Layer 3: Power plane (5V o Vservo)
• Layer 4: Signal o pangalawang ground

Pinaliit ng stack na ito ang loop area at binabawasan ang EMI sa pagitan ng mga channel.

Q3: Maaari ko bang gamitin ang parehong disenyo ng PCBA para sa iba't ibang servo brand (Futaba, Hitec, Spektrum, generic)?

A:Oo, na may tatlong mahalagang pagsasaalang-alang sa pagiging tugma.

Pagsasaalang-alang 1— Ang mga pamantayan ng signal ng PWM ay pare-pareho: Ang lahat ng RC servos ay gumagamit ng parehong 50Hz PWM standard na may 1ms hanggang 2ms pulse. Ang lohika ng henerasyon ng PWM ng iyong PCBA ay gumagana sa pangkalahatan.

Pagsasaalang-alang 2— Malaki ang pagkakaiba ng mga kinakailangan sa kuryente:

Ang iyong PCBA ay dapat na idinisenyo para sa pinakamataas na kasalukuyang servo na balak mong gamitin. Disenyo para sa 2A na tuloy-tuloy at 5A na peak bawat channel para masakop ang karamihan sa mga standard at high-torque servos.

Pagsasaalang-alang 3— Pagkakatugma ng connector:

• Karamihan sa mga servos ay gumagamit ng karaniwang 3-pin na babaeng header na may 2.54mm (0.1 pulgada) na espasyo.
• Ang lokasyon ng signal pin ay nag-iiba ayon sa brand:
  • Futaba: Ang signal ay ang pinakaloob na pin (pin 2)
  • Hitec at Spektrum: Ang signal ay pin 1 o pin 3 depende sa modelo
• Idisenyo ang iyong PCBA na may malinaw na may label na mga pinout (S, +, –). Gumamit ng 3-pin na male header (tulad ng karaniwang servo extension cable) para direktang maisaksak ng anumang servo.

Pagsasaalang-alang 4— Ang panloob na servo PCBA (sa loob ng servo) ay hindi mapapalitan: Kung ikaw ay nagdidisenyo ng panloob na PCBA na pumapasok sa loob ng servo housing (pinapalitan ang orihinal na control board), ito ay partikular sa tatak. Ang iba't ibang mga servos ay may iba't ibang:

• Mga halaga ng resistensya ng potentiometer (5kΩ vs 10kΩ)
• Mga laki ng motor at kasalukuyang mga rating
• Mga lokasyon ng mekanikal na mounting hole
• Mga sukat ng kaso

Para sa panloob na disenyo ng PCBA, i-reverse-engineer ang orihinal o kumuha ng mga detalyadong detalye para sa eksaktong modelong servo na iyon. Para sa panlabas na driver na mga disenyo ng PCBA (ang board na kumokonekta sa mga karaniwang servo connector), mahusay ang compatibility sa lahat ng pangunahing RC brand.

Pagsubok sa Iyong RC Servo PCBA

Bago aprubahan ang isang disenyo para sa produksyon, patakbuhin ang limang pagsubok na ito:

Buod: Pagdidisenyo ng Maaasahang RC Servo PCBA

Ang isang matatag na RC servo PCBA ay tinukoy ng limang desisyon sa engineering:

1. Sapat na bulk capacitance(1000µF hanggang 4700µF) sa pangunahing power input.
2. Paghiwalayin ang mga domain ng kapangyarihanpara sa MCU (LDO regulated) at servos (direktang baterya o high-current regulator).
3. Star groundingna may hiwalay na power at signal ground returns.
4. Mga decoupling capacitorsa bawat servo connector (100µF electrolytic + 100nF ceramic).
5. Wastong PWM signal conditioningna may mga serye na resistors at maikling bakas.

Para sa mga multi-servo na disenyo (8+ channel), gumamit ng 4-layer na PCB na may dedikadong power at ground planes. Para sa mga panloob na disenyo ng servo PCBA, magdagdag ng pagpigil sa ingay ng motor (100nF sa mga terminal ng motor) at insulating tape upang maiwasan ang mga case shorts. Ang mga kasanayang ito ay patuloy na naghahatid ng jitter-free na operasyon at pangmatagalang pagiging maaasahan sa parehong RC at robotics application.
