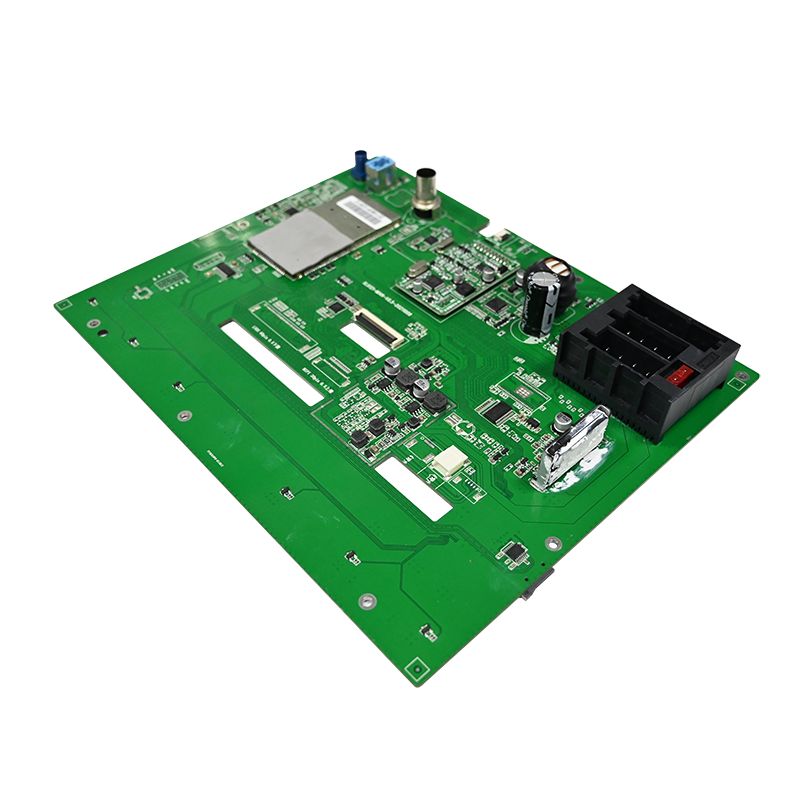

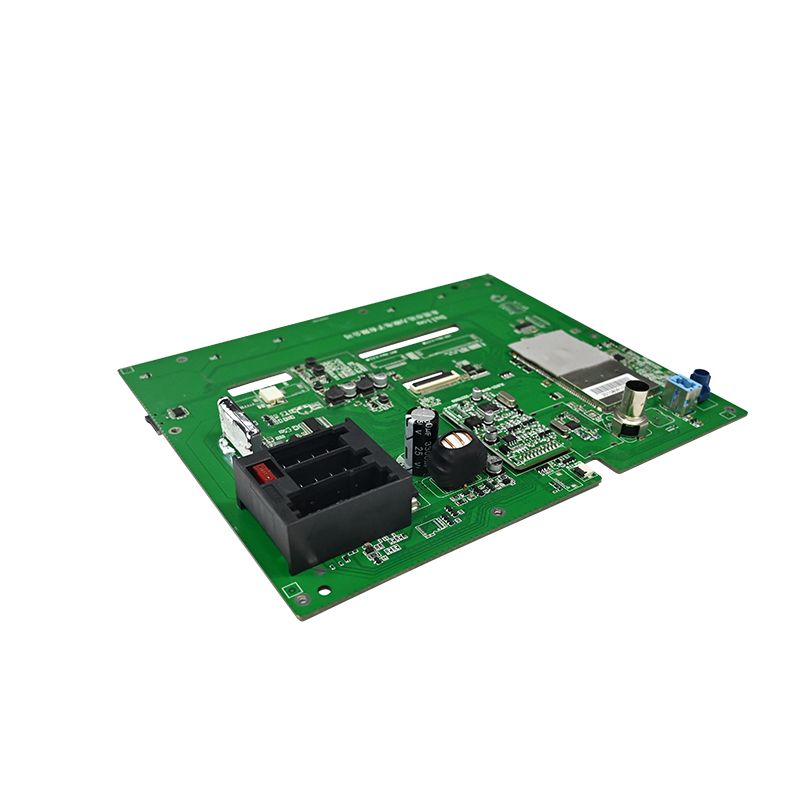

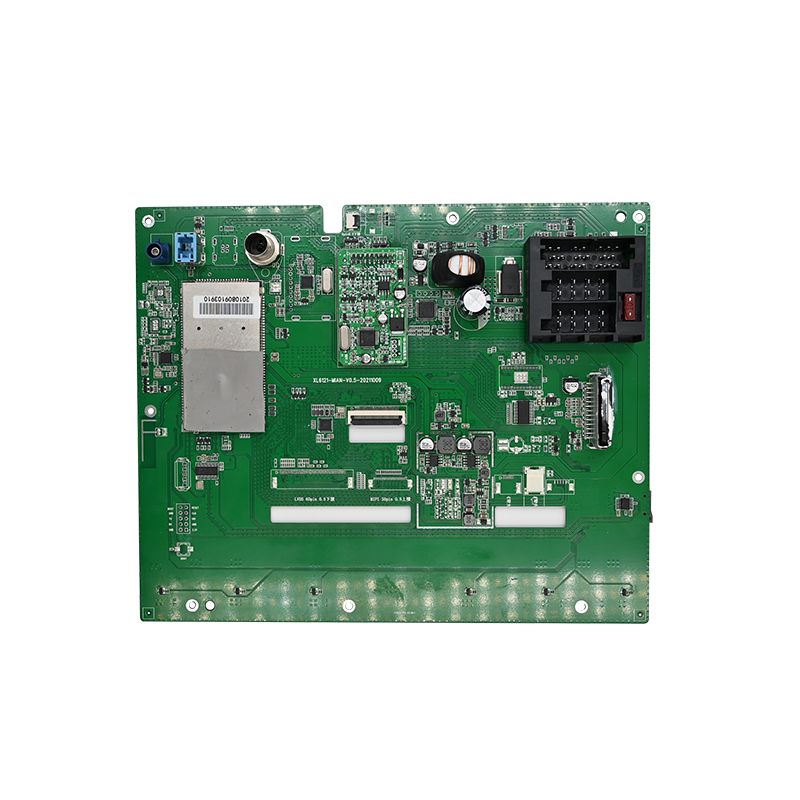

Dash Cam PCBA

Mga Pangunahing Detalye ng Kalidad para sa Dash Cam PCBA

Tukuyin ang mga parameter na ito bago kumuha ng bahagi. Ang bawat desisyon ay dumadaloy mula sa mga kinakailangan sa thermal at vibration.

Operating Environment para sa Automotive Use

Badyet sa Pamamahala ng Thermal

Kritikal: I-derate ang lahat ng electrolytic capacitor sa 50% na rating ng boltahe sa 105°C. Nabigo ang 6.3V cap sa 5V rail sa loob ng 6 na buwan.

Pagpili ng Bahagi para sa High-Quality Dash Cam PCBA

Ang magandang kalidad ay nagsisimula sa mga bahagi ng automotive-grade. Ang mga bahagi ng consumer-grade ay nagdudulot ng mga pagkabigo sa field.

Image Sensor at Lens Assembly

Iwasan ang mga rolling shutter sensor nang walang global reset. Ang mabilis na paggalaw ay gumagawa ng skew na ginagawang hindi nababasa ang mga plato.

Arkitektura ng Processor at Memory

Panuntunan sa pagiging maaasahan: Gumamit ng hiwalay na LDO para sa DDR memory reference voltage (VREF). Ang pagtali nito sa VDD sa pamamagitan ng resistor divider ay nagdudulot ng mga bit flips sa itaas ng 70°C.

Power Supply Chain (Pinakamahalaga)

Ang isang dash cam PCBA ay nabigo dito nang higit kaysa saanman.

Mag-inject ng 200 mVpp ripple sa 100 kHz sa 12V input. Hindi dapat magpakita ang video ng mga pahalang na bar.

PCBA Layout para sa Signal Integrity at Heat Spreading

Tinutukoy ng layout kung ang isang dash cam na PCBA ay nagre-record ng mapagkakatiwalaan o nakakandado sa trapiko.

Layer Stack Recommendation (6-Layer Minimum)

Mga Kritikal na Panuntunan sa Pagruruta

Mga bakas ng DDR3L – 50Ω ±10% impedance, mga bakas ng pangkat 8 sa loob ng 0.5 mm ang haba
MIPI CSI (sensor to SoC) – differential pairs, hindi pagkakatugma ng haba < 0.2 mm
SD card slot – series 22Ω resistors malapit sa SoC para sa overshoot control
Crystal (27 MHz) – guard ring na may grounded vias, walang power plane sa ilalim

Mga Kontrol sa Proseso ng Paggawa para sa Consistency

Ang mataas na kalidad na dash cam PCBA ay nangangailangan ng statistical process control (SPC) sa bawat linya.

Solder Paste at Reflow

Optical at X-Ray Inspection

AOI (automated optical) – sinusuri ang polarity ng component, solder bridge, lifted leads
AXI (X-ray) – mandatory para sa mga BGA package (SoC at DRAM). Void ratio sa ilalim ng bola < 25%
ICT (in-circuit test) – bini-verify ang mga power rail, orasan, at pag-reset ng mga signal bago mag-flash ang firmware

Mga Pagsusuri sa Pagpapatunay Bago ang Mass Production

Ang bawat dash cam na disenyo ng PCBA ay dapat makapasa sa anim na pagsubok na ito.

FAQ – Mga Karaniwang Tanong Tungkol sa Kalidad ng Dash Cam PCBA

Q1: Bakit maraming mga dash cam na disenyo ng PCBA ang nabigo pagkatapos ng 6 na buwang parking mode?
A: Ang pangunahing pagkabigo ay supercapacitor o pagkasira ng baterya mula sa tuluy-tuloy na top-off na pag-charge sa sobrang init. Pinapanatiling aktibo ng parking mode ang dash cam PCBA sa loob ng 12+ oras araw-araw sa 60–80°C na temperatura ng windshield. Tatlong partikular na pagkabigo ang nagaganap:
1.Supercapacitor ESR rise – Ang mga standard na 2.7V/10F cap ay nagpapataas ng katumbas na series resistance mula 50 mΩ hanggang sa higit sa 1Ω pagkatapos ng 2000 na oras sa 70°C. Pinipigilan nito ang huling pag-flush ng file kapag naputol ang ignition. Gumamit ng mga automotive supercap na na-rate sa 85°C na may paunang ESR <30 mΩ.
2.LDO thermal shutdown – Ang 3.3V LDO ay nagpapagana ng motion detection habang nakaparada. Kung walang nakalaang buck converter (90% mahusay kumpara sa 60% para sa LDO), ang temperatura ng junction ay lumampas sa 125°C. Lumipat sa isang kasabay na pera na may spread spectrum.
3. Pag-leak ng baterya ng RTC – Ang mga coin cell backup na baterya (CR1220) ay tumagas ng electrolyte sa itaas ng 80°C, na umaagnas sa mga kalapit na bakas. Palitan ng 0.1F supercapacitor para sa RTC backup – walang panganib sa pagtagas.
Palaging i-verify ang parking mode gamit ang thermal camera pagkatapos ng 4 na oras sa 50°C oven.

Q2: Paano nakakaapekto ang PCBA component placement sa kalidad ng night video sa mga dash cam?
A: Nakakaapekto ang paglalagay ng component sa pag-coupling ng electrical noise sa analog power at mga linya ng orasan ng sensor ng imahe. Tatlong panuntunan sa placement ang direktang nakakaapekto sa night footage:
Panatilihin ang paglipat ng mga regulator sa layong 30 mm mula sa sensor – Ang 2 MHz ripple mula sa isang DC-DC converter ay magkakabit sa 2.8V analog rail ng sensor kung ang mga bakas ay magkakatulad. Sukatin gamit ang spectrum analyzer – anumang spur sa itaas -85 dBV sa pixel clock frequency ay lumilikha ng vertical banding sa mahinang liwanag.
Paghiwalayin ang digital I/O mula sa MIPI lane – Ang mga linya ng data ng SD card (hanggang sa 200 MHz harmonics) ay nagra-radiate sa differential MIPI clock kapag iruruta sa mga katabing layer. Magdagdag ng grounded sa pamamagitan ng bakod sa pagitan ng mga rehiyon ng SDIO at MIPI.
Ilagay ang mga decoupling cap sa loob ng 1 mm ng sensor – Isang 4.7 µF ceramic cap sa bawat power pin ang sumisipsip ng high-frequency na ingay. Ang mga cap na mas malayo sa 2 mm ay nagpapataas ng ingay ng 15 dB, na nakikita bilang mga pahalang na guhit sa mga anino.
Ang isang well-laid dash cam PCBA ay gumagawa ng malinis na video sa gabi kung saan ang mga plaka ng lisensya ay nababasa sa 5 lux. Ang hindi magandang layout ay nagdaragdag ng mga artifact na nabigo sa forensic na pagsusuri.

Q3: Maaari ko bang gamitin ang parehong dash cam PCBA para sa mga front at rear camera?
A: Hindi, dahil sa tatlong pagkakaiba sa hardware na hindi malulutas ng firmware lang:
Distansya ng focus ng lens – Ang mga front camera ay nangangailangan ng infinity focus (3 metro sa abot-tanaw). Ang mga rear camera ay nangangailangan ng malapit na focus (0.5 metro sa bumper) para sa mga interior ng hatchback. Ang taas ng lens barrel ay nag-iiba ng 1.2 mm. Ang isang karaniwang PCBA na may adjustable lens holder ay nagkakahalaga ng higit sa dalawang dedikadong disenyo.
Oryentasyon ng sensor ng larawan – Naka-mount nang patayo ang mga front camera. Ang mga camera sa likuran ay madalas na naka-mount nang pabaligtad (headliner sa salamin). Ang sensor ay nagbabasa ng mga pixel mula sa itaas hanggang sa ibaba. Ang pag-flip ng larawan sa digital na paraan ay nagdaragdag ng 1-frame latency (33 ms sa 30 fps), na nagdudulot ng mga hindi pagkakatugma sa pag-sync sa mga dual-channel na pag-record. Ang pag-flip ng hardware sa pamamagitan ng setting ng rehistro ay nangangailangan ng iba't ibang mga file ng configuration ng sensor.
Thermal environment – Ang windshield sa likuran ay tumatanggap ng 30% mas kaunting solar load kaysa sa harap. Ang isang front-optimized na PCBA na may agresibong power throttling ay maaaring hindi kailanman magpalamig sa likuran, na humahantong sa capacitor aging mismatch. Dalawang taon ng operasyon ay magpapakita ng front unit na nabigo bago ang likod.
Sa halip, magdisenyo ng karaniwang motherboard na may dalawang mezzanine sensor board. Ang base dash cam PCBA ay mayroong processor at power. Ang bawat sensor board ay may sariling lens mount, orientation pin, at thermal pad na kapal. Binabawasan ng diskarteng ito ang kabuuang mga SKU habang pinapanatili ang kalidad ng larawan.

Mga Target ng Produksyon para sa Magandang Kalidad

Ang isang mahusay na kalidad na dash cam PCBA ay nakakaligtas sa tatlong taon ng pang-araw-araw na pagbabago ng temperatura, vibration, at boltahe na lumilipas. Disenyo na may automotive derating, validate gamit ang thermal imaging, at i-audit ang bawat production lot. Ang diskarte na ito ay naghahatid ng mga dash cam na kumukuha ng sandali na mahalaga.
