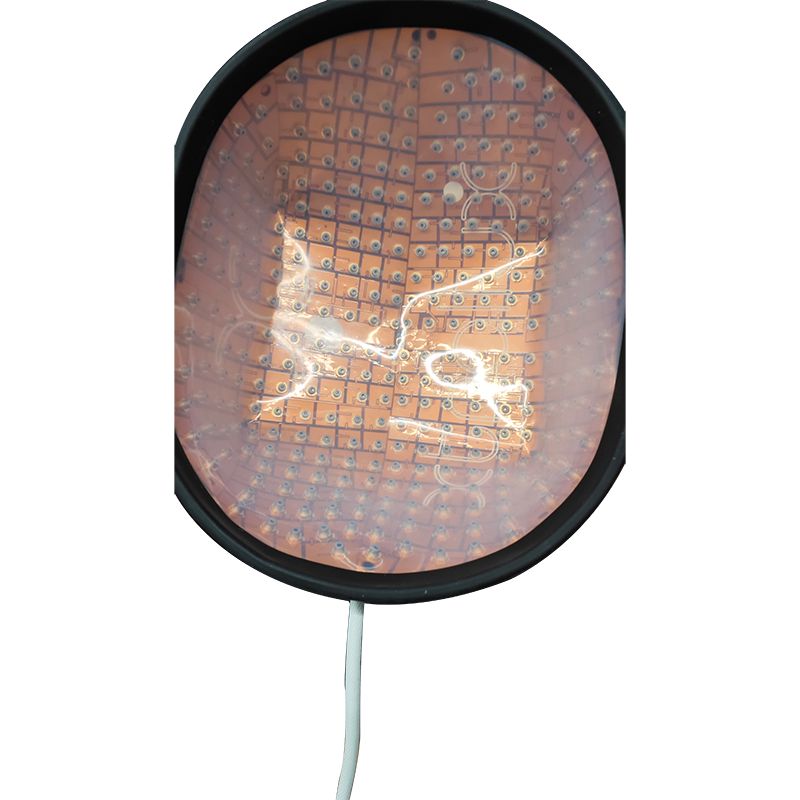

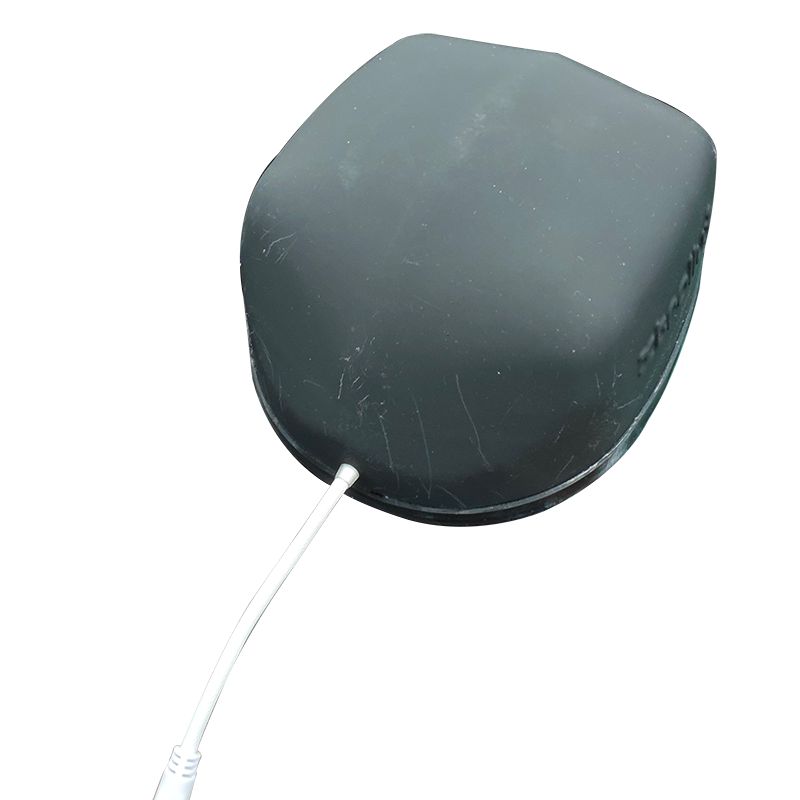

Ang Unixplore Electronics ay isang kumpanyang Tsino na nakatuon sa paglikha at paggawa ng first-class na Hair Grow Helmet PCBA mula noong 2008. Mayroon kaming mga sertipikasyon sa ISO9001:2015 at IPC-610E na mga pamantayan sa pagpupulong ng PCB.
Mula nang itatag ito noong 2011, ang Unixplore Electronics ay nakatuon sa disenyo at paggawa ng mataas na kalidadMga PCBA ng Hair Grow Helmetsa anyo ng OEM at ODM na uri ng produksyon.
Ang pagbuo ng helmet sa paglago ng buhok PCBA ay nangangailangan ng kaalaman sa electronics engineering at mga partikular na bahagi. Narito ang ilang pangkalahatang hakbang na makakatulong sa iyong makapagsimula:
Ipunin ang mga kinakailangang sangkap at tool:Kakailanganin mo ang mga bahagi tulad ng mga microcontroller, power management circuit, sensor, at LED. Mangangailangan ka rin ng PCB design software, mga tool sa paghihinang, at isang 3D printer.
Idisenyo ang prototype ng helmet:Gamit ang isang 3D printer, idisenyo ang helmet, na isinasaisip ang paglalagay ng mga bahagi gaya ng mga LED, sensor, at microcontroller.
Idisenyo ang circuit schematic:Gumamit ng PCB design software para gumawa ng circuit schematic diagram. Ito ay sumasaklaw sa iba't ibang bahagi na kasangkot sa paggawa ng laser therapy na nagtataguyod ng paglago ng buhok.
I-layout ang PCB:Pagkatapos gumawa ng schematic diagram, gamitin ang parehong PCB design software para i-layout ang mga component sa PCB board.
Gawin ang PCB:Ipadala ang iyong PCB design file sa isang PCB manufacturer o fabricator.
Ihinang ang mga bahagi:Pagkatapos matanggap ang hubad na PCB, ihinang ang mga bahagi dito.
Subukan ang PCBA:Kapag kumpleto na ang PCB assembly, subukan ito upang matiyak na ito ay gumagana nang tama.
I-install ang PCBA sa helmet:I-mount ang PCB assembly sa plastic helmet, at tiyaking secure ang mga koneksyon sa circuit board.
Subukan ang helmet:Ikonekta ang helmet sa pinagmumulan ng kuryente at subukan ang functionality ng device.
Parameter | Kakayahan |
Mga layer | 1-40 layer |
Uri ng Assembly | Through-Hole (THT), Surface Mount (SMT), Mixed (THT+SMT) |
Pinakamababang Sukat ng Bahagi | 0201(01005 Sukatan) |
Pinakamataas na Sukat ng Bahagi | 2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm) |
Mga Uri ng Component Package | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, atbp. |
Pinakamababang Pad Pitch | 0.5 mm (20 mil) para sa QFP, QFN, 0.8 mm (32 mil) para sa BGA |
Minimum na Lapad ng Trace | 0.10 mm (4 mil) |
Minimum na Trace Clearance | 0.10 mm (4 mil) |
Minimum na Sukat ng Drill | 0.15 mm (6 mil) |
Pinakamataas na Sukat ng Lupon | 18 in x 24 in (457 mm x 610 mm) |
Kapal ng Lupon | 0.0078 in (0.2 mm) hanggang 0.236 in (6 mm) |
Materyal ng Lupon | CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminum, High Frequency, FPC, Rigid-Flex, Rogers, atbp. |
Ibabaw ng Tapos | OSP, HASL, Flash Gold, ENIG, Gold Finger, atbp. |
Uri ng Solder Paste | Leaded o Lead-Free |
Kapal ng tanso | 0.5OZ – 5 OZ |
Proseso ng Pagpupulong | Reflow Soldering, Wave Soldering, Manual Soldering |
Mga Paraan ng Inspeksyon | Automated Optical Inspection (AOI), X-ray, Visual Inspection |
Mga Paraan ng Pagsubok sa loob ng Bahay | Functional Test, Probe Test, Aging Test, High at Low Temperature Test |
Oras ng Turnaround | Sampling: 24 na oras hanggang 7 araw, Mass Run: 10 - 30 araw |
Mga Pamantayan ng PCB Assembly | ISO9001:2015; ROHS, UL 94V0, IPC-610E klase ll |
1.Awtomatikong pag-print ng solderpaste
2.tapos na ang pag-print ng solderpaste
3.Pumili at lugar ng SMT
4.SMT pick and place tapos na
5.handa na para sa reflow na paghihinang
6.tapos na ang reflow soldering
7.handa na para sa AOI
8.Proseso ng inspeksyon ng AOI
9.Paglalagay ng bahagi ng THT
10.proseso ng paghihinang ng alon
11.Tapos na ang pagpupulong ng THT
12.AOI Inspection para sa THT assembly
13.IC programming
14.pagsubok ng function
15.Pagsusuri at Pag-aayos ng QC
16.Proseso ng conformal coating ng PCBA
17.Pag-iimpake ng ESD
18.Handa na para sa Pagpapadala
