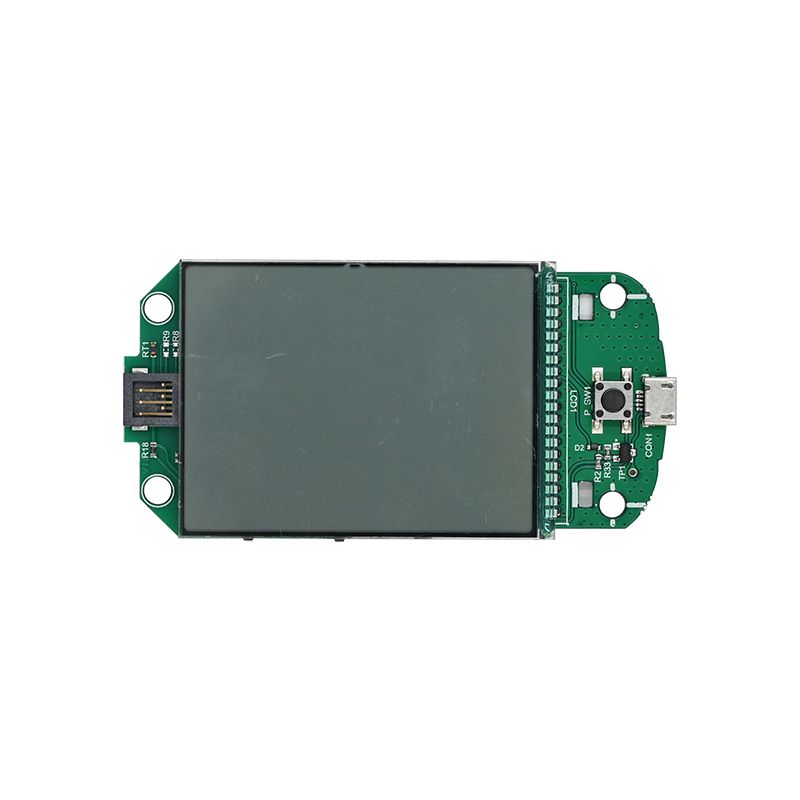

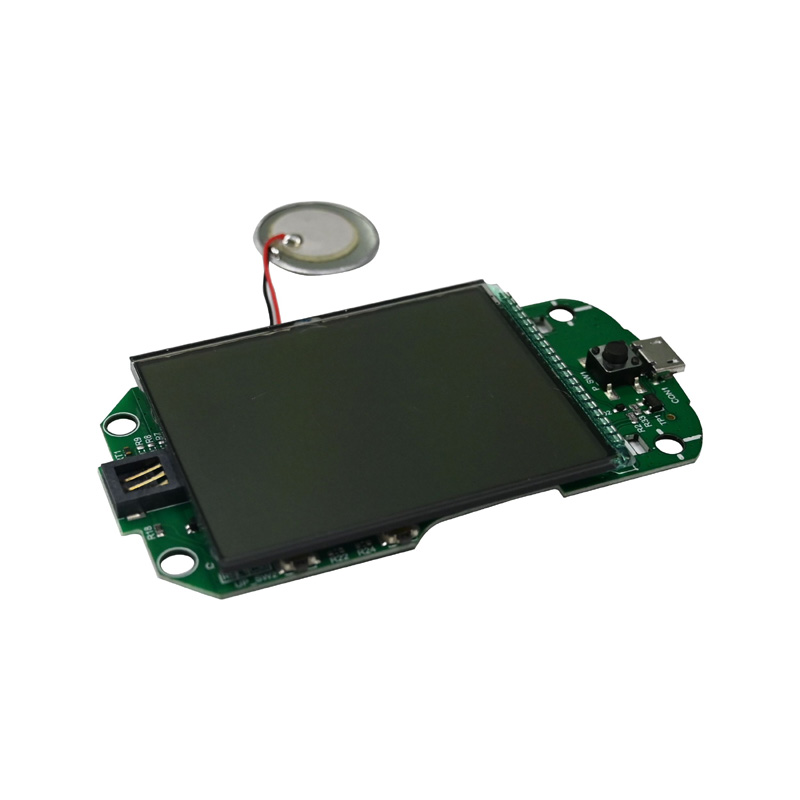

Ang Unixplore Electronics ay isang Chinese na kumpanya na nakatuon sa paglikha at paggawa ng first-class na smart blood glucose meter PCBA mula noong 2008. Mayroon kaming mga certification sa ISO9001:2015 at IPC-610E PCB assembly standards.
Ang Uniexplore Electronics ay nakatuon sa Mataas na kalidadSmart blood glucose meter PCBA disenyo at paggawa mula noong itinayo namin noong 2011.
Para makagawa ng Smart Blood Glucose PCBA, kakailanganin mo ng kaalaman sa disenyo ng electronics, layout ng circuit board, at microcontroller programming. Narito ang isang pangkalahatang hakbang-hakbang na proseso na makakatulong sa iyong makapagsimula:
Ipunin ang mga kinakailangang bahagi at mga tool sa disenyo:Glucose sensor, Microcontroller, Power Supply, LCD display, at iba pang kinakailangang bahagi. Kakailanganin mo rin ang isang PCB design software.
Idisenyo ang circuit schematic:Gumamit ng PCB design software para gumawa ng circuit schematic diagram. Ito ang magiging blueprint para sa layout ng PCB.
I-layout ang PCB:Pagkatapos gumawa ng schematic diagram, gamitin ang parehong PCB design software para i-layout ang mga component sa PCB board.
Gawin ang PCB:Ipadala ang iyong PCB design file sa isang PCB manufacturer para ito ay gawa-gawa.
Ihinang ang mga bahagi:Pagkatapos matanggap ang hubad na PCB, ihinang ang mga bahagi dito nang maingat.
Programa ang microcontroller:Ikonekta ang microcontroller sa isang computer at i-program ito gamit ang hex file upang basahin ang data ng glucose sensor at ipakita ito sa LCD screen.
Subukan ang PCB:Kapag nakumpleto na, subukan ang PCB upang matiyak na ito ay gumagana nang tama.
Parameter | Kakayahan |
Mga layer | 1-40 layer |
Uri ng Assembly | Through-Hole (THT), Surface Mount (SMT), Mixed (THT+SMT) |
Pinakamababang Sukat ng Bahagi | 0201(01005 Sukatan) |
Pinakamataas na Sukat ng Bahagi | 2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm) |
Mga Uri ng Component Package | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, atbp. |
Pinakamababang Pad Pitch | 0.5 mm (20 mil) para sa QFP, QFN, 0.8 mm (32 mil) para sa BGA |
Minimum na Lapad ng Trace | 0.10 mm (4 mil) |
Minimum na Trace Clearance | 0.10 mm (4 mil) |
Minimum na Sukat ng Drill | 0.15 mm (6 mil) |
Pinakamataas na Sukat ng Lupon | 18 in x 24 in (457 mm x 610 mm) |
Kapal ng Lupon | 0.0078 in (0.2 mm) hanggang 0.236 in (6 mm) |
Materyal ng Lupon | CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminum, High Frequency, FPC, Rigid-Flex, Rogers, atbp. |
Tapusin sa Ibabaw | OSP, HASL, Flash Gold, ENIG, Gold Finger, atbp. |
Uri ng Solder Paste | Leaded o Lead-Free |
Kapal ng tanso | 0.5OZ – 5 OZ |
Proseso ng Pagpupulong | Reflow Soldering, Wave Soldering, Manual Soldering |
Mga Paraan ng Inspeksyon | Automated Optical Inspection (AOI), X-ray, Visual Inspection |
Mga Paraan ng Pagsubok sa loob ng Bahay | Functional Test, Probe Test, Aging Test, High at Low Temperature Test |
Oras ng Turnaround | Sampling: 24 oras hanggang 7 araw, Mass Run: 10 - 30 araw |
Mga Pamantayan ng PCB Assembly | ISO9001:2015; ROHS, UL 94V0, IPC-610E klase ll |
1.Awtomatikong pag-print ng solderpaste
2.tapos na ang pag-print ng solderpaste
3.Pumili at lugar ng SMT
4.SMT pick and place tapos na
5.handa na para sa reflow na paghihinang
6.tapos na ang reflow soldering
7.handa na para sa AOI
8.Proseso ng inspeksyon ng AOI
9.Paglalagay ng bahagi ng THT
10.proseso ng paghihinang ng alon
11.Tapos na ang pagpupulong ng THT
12.AOI Inspection para sa THT assembly
13.IC programming
14.pagsubok ng function
15.Pagsusuri at Pag-aayos ng QC
16.Proseso ng conformal coating ng PCBA
17.Pag-iimpake ng ESD
18.Handa na para sa Pagpapadala
