Paano Umuunlad ang Dash Cam PCBA Development: Mula sa Pagpili ng Chip hanggang sa Mass Production

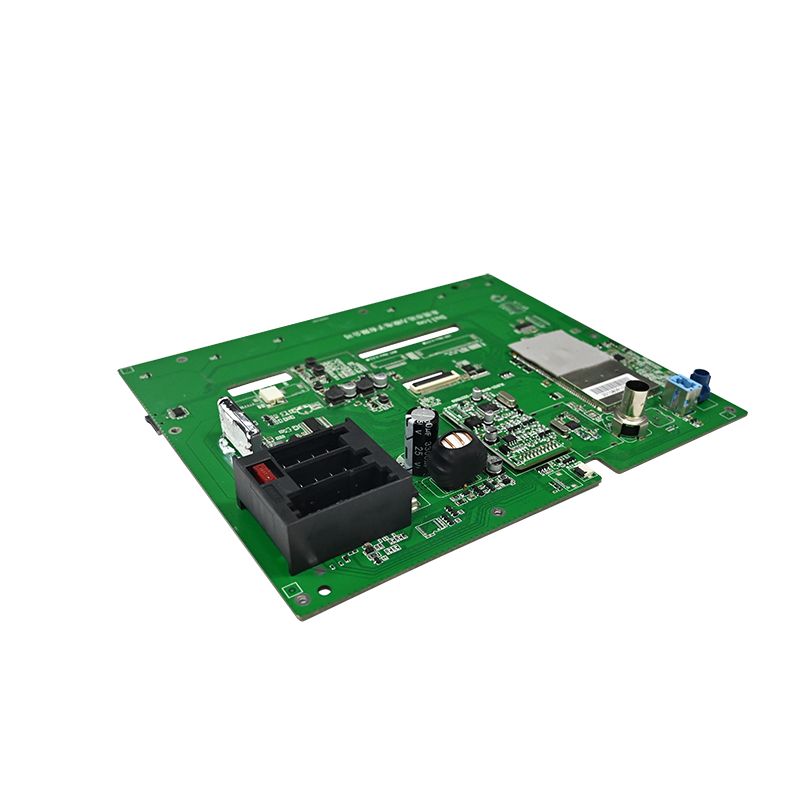

Sa kaibuturan nito, ang isang dash cam ay tinukoy hindi sa pamamagitan ng lens o housing nito, ngunit sa pamamagitan nitoPCBA(Printed Circuit Board Assembly). Kunin ang chipset nang tama at ang board ay matatag, at nanalo ka na sa kalahati ng labanan. Mula sa totoong karanasan sa industriya, narito ang isang direktang gabay na sumasaklaw sa pagpili ng chipset, disenyo ng circuit, pagmamanupaktura, at pagsubok.

1. Pagpili ng Chipset: Piliin muna ang "Utak", Pagkatapos ay Buuin ang Paligid Nito

Ang pangunahing processor ay ang puso ng PCBA. Kapag napagpasyahan na ito, ang natitirang bahagi ng circuit, gastos, at performance ceiling ay higit na nakatakda. Sa kasalukuyan, ang mga pangunahing opsyon ay may kanya-kanyang lakas:

• Ambarella: Kilala para sa mahusay na pagproseso ng imahe, mahusay na kalidad ng imahe, at mataas na kahusayan sa pag-encode. Tamang-tama para sa mga high-end na 4K dash cam, ngunit kumplikado ang pagbuo at mas mataas ang mga gastos sa BOM.

• Novatek: Ang nangunguna sa merkado sa dami. Nag-aalok ng mahusay na halaga para sa pera, na may mga opsyon mula sa entry-level hanggang high-end (sumusuporta sa 4K, HDR). Kadalasan ang nangungunang pagpipilian para sa mass-produce na mga produkto.

• Iba pa (Hisilicon, Allwinner, atbp.): Ginagamit sa mga partikular na market o mga produktong sensitibo sa gastos.

Huwag lamang tumingin sa resolusyon. Tayahin ang iyong aktwal na mga pangangailangan: Sinusuportahan ba nito ang harap-at-likod na dual recording? Paano ang pagganap sa mababang ilaw? Kailangan mo ba ng mga feature ng ADAS o AI? Tinutukoy ng mga ito ang kinakailangang kapangyarihan sa pag-compute at mga kakayahan ng ISP (Image Signal Processor).

Kapag napili na ang pangunahing processor, bigyang-pansin ang mga pangunahing peripheral na ito:

• Pamamahala ng Power: Ang automotive power ay kilalang maingay (9V–16V na may mga lumilipas na spike). Dapat kang gumamit ng malawak na input na boltahe na DC-DC converter na may proteksyon sa over-voltage, over-current, at reverse-polarity. Kung kailangan ang parking mode, magdagdag ng low-voltage detection/protection circuit para maiwasang maubos ang baterya ng kotse.

• Image Sensor: Ang serye ng Sony IMX (hal., IMX335) ay isang karaniwang pagpipilian. Tiyakin na ang MIPI CSI interface ay tumutugma nang maayos sa pangunahing processor.

• Storage: Gumamit ng eMMC para sa firmware storage at TF card slot para sa video storage. Ang slot ng card ay dapat may proteksyon ng ESD.

2. Mga Mahahalagang Disenyo ng Circuit: Ang Anti-Interference at Thermal Management ay Mga Pangunahing Hamon

Ang mga dash cam ay nakaupo sa mga windshield, nagbe-bake sa tag-araw na araw at nagyeyelo sa taglamig, lahat habang tinitiis ang patuloy na panginginig ng boses. Nangangailangan ito ng napakataas na katatagan at pagiging maaasahan mula sa PCBA. Dalawang kritikal na isyu ang dapat matugunan sa yugto ng disenyo:

2.1 Thermal Management (Pag-alis ng init)

Sa panahon ng 4K na pag-record ng video, ang processor at sensor ay gumagawa ng malaking init sa loob ng isang selyadong enclosure. Ang hindi magandang pamamahala ng thermal ay humahantong sa mga pag-crash ng system, mga artifact ng imahe, at pinabilis na pagtanda ng bahagi. Ang mga epektibong solusyon ay kinabibilangan ng:

Bumubuhos ang malalaking tanso sa ilalim ng pangunahing processor, na may siksik na thermal vias na kumokonekta sa panloob at ilalim na mga layer ng tanso upang kumalat ang init.
Madiskarteng paglalagay ng bahagi upang pantay-pantay na ipamahagi ang mga pinagmumulan ng init at maiwasan ang mga lokal na hotspot.
Ang pagdidisenyo ng PCBA para magamit ang metal housing o nakalaang heat spreader para sa passive cooling.

2.2 Integridad ng Signal at EMI/EMC

Ang mga high-speed signal (MIPI, DDR) at RF signal (Wi-Fi, GPS) ay siksikan sa isang maliit na board. Kung walang maingat na disenyo, ang interference ay nagdudulot ng ingay ng imahe, pagbaba ng frame, o pagkawala ng signal.

Impedance Control: Kalkulahin at mahigpit na kontrolin ang 100Ω differential impedance para sa MIPI, USB, at iba pang high-speed differential pairs, at 50Ω single-ended impedance para sa iba pang kritikal na bakas.
Pagtutugma ng Haba: Dapat na may mahigpit na pagtutugma ng haba ang mga pares ng differential at DDR data group (sa loob ng ±10 mil) para matiyak ang tamang timing.
Pagsubaybay ng Guard: Iruta ang mga bakas sa lupa kasabay ng mga kritikal na signal (orasan, I2C, audio, video) at magdagdag ng stitching vias para sa paghihiwalay.
Layer Stackup: Gumamit ng 4-layer o 6-layer na PCB na may solid ground plane at solid power plane. Iruta ang mga high-speed signal sa mga panloob na layer upang gamitin ang mga eroplano bilang shielding.

Bukod pa rito, palaging ilagay ang mga TVS diode sa mga input connector para sa proteksyon ng ESD, magdagdag ng mga ferrite bead at capacitor sa power input para sa pag-filter, at gumamit ng single-point separation sa pagitan ng analog at digital ground plane. Ang mga ito ay simple ngunit lubos na epektibong mga pamamaraan.

3. Pagkontrol sa Paggawa at Kalidad: Ang mga Gatekeeper Bago ang Mass Production

Ang isang magandang disenyo ay kalahati lamang ng kuwento. Upang maipadala ang isang maaasahang PCBA, ang masusing proseso ng pagmamanupaktura at pagsubok ay hindi mapag-usapan.

• SMT Assembly at AOI Inspection: Gumagamit ang mga mapagkakatiwalaang pabrika ng 3D SPI upang suriin ang kalidad ng solder paste, high-speed pick-and-place machine para sa BGA at 0402 na mga bahagi, at AOI (Automated Optical Inspection) para makita ang mga depekto sa paghihinang (bridging, cold joints, mga nawawalang bahagi).

• FCT (Functional Circuit Test): Gayahin ang aktwal na operasyon ng dash cam sa pamamagitan ng pag-on sa PCBA at pagsubok sa bawat function: pag-record, audio, pagkuha ng signal ng GPS, pagtugon sa button, at output ng display.

• Burn-in Test (Aging Test): Patuloy na patakbuhin ang PCBA nang ilang hanggang sampu-sampung oras sa isang silid na may mataas na temperatura at mataas ang kahalumigmigan. Inilalantad nito ang mga nakatagong depekto (tulad ng mga intermittent solder joints o thermally unstable na mga bahagi) at isang kritikal na hakbang para matiyak ang pangmatagalang pagiging maaasahan.

Pagbuo ng isang maaasahangdash cam PCBAay isang sistematikong pagsisikap sa inhinyero. Isa itong balancing act—paghahanap ng sweet spot sa pagitan ng performance, gastos, pisikal na laki, thermal dissipation, at pangmatagalang pagiging maaasahan. Sa pamamagitan ng pagtugon sa mga praktikal na pagsasaalang-alang na ito nang maaga, maiiwasan mo ang maraming karaniwang mga pitfalls at i-streamline ang iyong landas patungo sa isang matagumpay na paglulunsad ng produkto.
