Paano Gumagana ang isang Exit Sign na PCBA Sa panahon ng Power Failure?

Inaasahang mananatiling nakikita ang isang exit sign kapag naputol ang normal na kuryente, kaya ang PCBA (Printed Circuit Board Assembly) ay gumaganap ng mahalagang papel sa pamamahala sa paglipat mula sa normal na kuryente patungo sa emergency na operasyon. Ang eksaktong disenyo ng circuit ay nag-iiba ayon sa produkto, ngunit ang pangunahing proseso ay kadalasang kinabibilangan ng power detection, pamamahala ng baterya, power switching, at LED control.

Ano ang Mangyayari Kapag Available ang Normal na Power?

Sa ilalim ng normal na kondisyon, angLumabas sa Mag-sign PCBAtumatanggap ng kapangyarihan mula sa pangunahing suplay ng kuryente at nagbibigay ng kinakailangang kapangyarihan para sa pinagmumulan ng ilaw ng LED.

Kasabay nito, mapapamahalaan ng PCBA ang backup na baterya upang manatiling handa ito para sa emergency na operasyon. Depende sa disenyo ng produkto, maaari ding subaybayan ng circuit ang status ng pag-charge at magbigay ng indicator para sa operating condition.

Sa ganitong estado, pinangangasiwaan ng pangunahing power supply ang normal na operasyon habang ang baterya ay nananatiling available bilang backup source.

Paano Nakikita ng PCBA ang isang Power Failure?

Kapag ang normal na supply ng kuryente ay nagambala o nahulog sa labas ng kinakailangang kondisyon ng pagpapatakbo, kailangang kilalanin ng PCBA ang pagbabago nang mabilis.

Sinusubaybayan ng circuit ang papasok na kapangyarihan at nakita ang pagkawala ng normal na supply. Kapag natukoy na ang power failure, binabago ng control circuit ang power path mula sa normal na supply patungo sa backup na baterya.

Ang paglipat na ito ay isang mahalagang bahagi ng disenyo ng emergency exit sign dahil kailangang manatiling maliwanag ang LED sa halip na patayin lamang kapag nawala ang pangunahing kapangyarihan.

Paano Nakuha ang Backup na Baterya?

Pagkatapos maka-detect ng power interruption, inililipat ng PCBA ang power source sa backup na baterya.

Ang baterya pagkatapos ay nagbibigay ng enerhiya sa emergency lighting circuit, habang ang PCBA ang nagre-regulate at namamahagi ng magagamit na kapangyarihan ayon sa disenyo ng exit sign.

Ang eksaktong boltahe ng baterya, kapasidad, paraan ng pag-charge, at tagal ng pag-backup ay nakadepende sa partikular na configuration ng produkto. Samakatuwid, ang PCBA ay dapat na idinisenyo upang tumugma sa baterya at LED system sa halip na ituring bilang isang pangkalahatang kapalit na bahagi.

Paano Kinokontrol ng PCBA ang LED?

Ang LED ay ang nakikitang bahagi ng exit sign, ngunit ang matatag na pag-iilaw ay nakasalalay sa electronic circuit sa likod nito.

Sa panahon ng emergency na operasyon, kinokontrol ng PCBA ang supply ng kuryente na inihatid sa LED. Maaaring kasama sa circuit ang LED driving at current-control functions upang mapanatili ang naaangkop na LED operation habang nagbabago ang boltahe ng baterya.

Ito ay partikular na mahalaga sa mas mahabang panahon ng pag-backup dahil ang boltahe ng baterya ay hindi nananatiling pare-pareho sa buong paglabas.

Ano ang Mangyayari Kapag Bumalik ang Normal na Power?

Kapag naibalik ang normal na supply ng kuryente, nakita ng PCBA ang pagbabalik ng input power at binabago ang system pabalik sa normal nitong operating state.

Ang backup na baterya ay maaaring bumalik sa estado ng pag-charge nito, depende sa disenyo ng circuit. Sa ganitong paraan, ang baterya ay handa para sa hinaharap na pagkaputol ng kuryente sa halip na iwanang maubos pagkatapos ng isang emergency na kaganapan.

Ang kumpletong pagkakasunud-sunod ng pagpapatakbo ay maaaring mabuod bilang:

Normal na Power → Power Failure Detection → Battery Switching → Emergency LED Operation → Power Recovery → Battery Charging

Anong mga Function ang Dapat Isama ng Exit Sign PCBA?

Ang mga function ay nakasalalay sa disenyo ng produkto, ngunit ang isang Exit Sign na PCBA ay maaaring kabilang ang:

Hindi lahat ng Exit Sign PCBA ay gumagamit ng parehong circuit architecture. Ang mga kinakailangang function ay dapat matukoy ng tapos na exit sign, sistema ng baterya, LED configuration, at naaangkop na mga kinakailangan sa produkto.

Ano ang Dapat Isaalang-alang Kapag Bumubuo ng Exit Sign PCBA?

Para sa mga tagagawa na bumubuo o kumukuha ng isang Exit Sign PCBA, maraming salik ang dapat isaalang-alang bago ang produksyon.

Mahalaga ang compatibility ng baterya dahil kailangang tumugma ang charging at discharge circuit sa napiling baterya.

Kailangan ding isaalang-alang ang pagsasaayos ng LED dahil ang PCB ay dapat magbigay ng angkop na kontrol sa kuryente para sa nilalayong LED load.

Ang mga kinakailangan sa kapangyarihan ng input ay dapat tukuyin ayon sa target na exit sign at market.

Bilang karagdagan, ang layout ng PCB, pagpili ng bahagi, mga kondisyon ng thermal, mga function ng proteksyon, at kinakailangang pagsubok ay dapat suriin sa panahon ng pagbuo ng produkto.

Para sa mga produktong pang-ilaw na nauugnay sa kaligtasan, dapat ding kumpirmahin ang mga naaangkop na pamantayang pangrehiyon at ang mga kinakailangan sa sertipikasyon ng kumpletong tapos na produkto bago ang mass production.

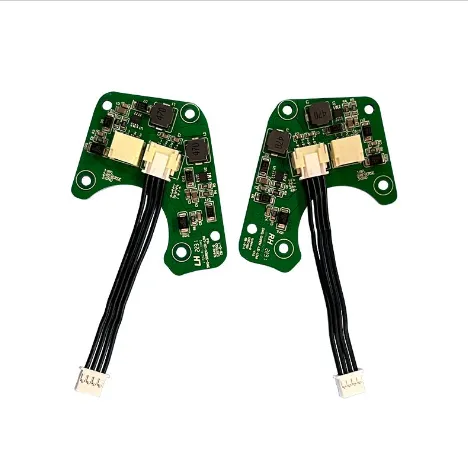

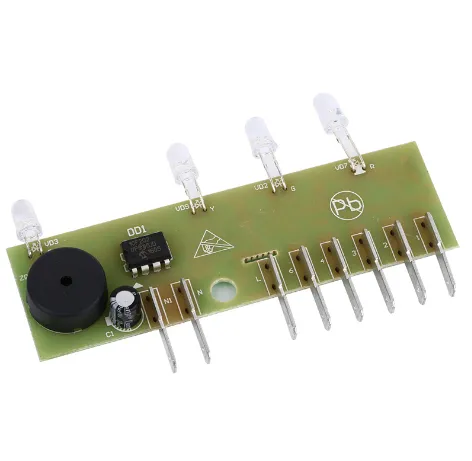

Lumabas sa Sign PCBA mula sa Unixplore Electronics

Sa Unixplore Electronics, nagbibigay kami ng PCBA manufacturing at electronics assembly services para sa mga customer na bumubuo ng mga produkto tulad ng exit sign at emergency lighting equipment. Maaari kaming magtrabaho mula sa mga disenyo ng PCB na ibinigay ng customer at mga kinakailangan sa produksyon, kasama ang aming karanasan sa pagmamanupaktura na sumasaklaw sa PCB assembly at mga natapos na electronic assemblies.

Para sa isangLumabas sa Mag-sign PCBAproyekto, inirerekomenda naming kumpirmahin ang lakas ng input, detalye ng baterya, pagsasaayos ng LED, mga kinakailangang function, disenyo ng PCB, at mga kinakailangan sa target-market bago ang produksyon upang ang pagpupulong ay tumugma sa hinahangad na tapos na produkto.

Matuto pa tungkol sa amingLumabas sa Mag-sign PCBA

Sa panahon ng power failure, isangLumabas sa Mag-sign PCBAgumaganap bilang control point sa pagitan ng normal na power supply, backup na baterya, at LED lighting system. Nakikita nito ang pagkagambala, pinapalitan ang pinagmumulan ng kuryente, kinokontrol ang emergency na pagpapatakbo ng LED, at maaaring ibalik ang system sa normal na operasyon ng pag-charge kapag naibalik ang kuryente.
