Sa 20 taon sa paggawa ng electronics at SEO, na-audit ko ang daan-daang exit sign assemblies. Sinasaklaw ng gabay na ito ang mga teknikal na detalye, mga pamantayan sa pagsunod, at mga sukatan ng pagganap sa totoong mundo na talagang hinahanap ng mga tagapamahala ng pasilidad at tagatukoy.

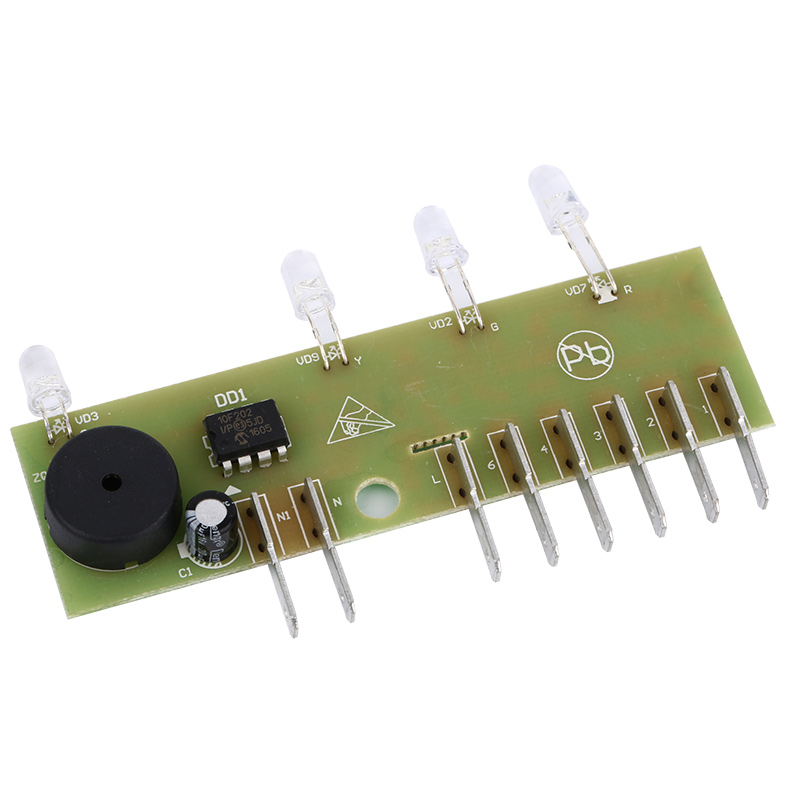

Ano ang Pinagkaiba ng Exit Sign PCBA?
Hindi tulad ng mga karaniwang lighting board, ang isang exit sign na PCBA ay dapat pamahalaan ang tatlong sabay-sabay na function:
- Dual Power Path:AC line input (120V o 277V) at isang backup na circuit ng pag-charge ng baterya.
- Paglipat ng Emergency:Awtomatikong paglipat sa baterya ng DC sa loob ng 0.1 segundo ng pagkawala ng kuryente.
- Pamamahala ng LED String:Patuloy na kasalukuyang kontrol para sa 6 hanggang 36 na pula o berdeng LED.
Dahil ang mga code ng gusali ay nag-uutos ng 90 minuto ng pag-iilaw sa panahon ng pagkawala ng kuryente, ang disenyo ng PCBA ay dapat na unahin ang mababang tahimik na kasalukuyang at maaasahang pag-charge ng baterya.
Mga Pangunahing Teknikal na Pagtutukoy
Ang lahat ng mga parameter na nakalista sa ibaba ay nakakatugon o lumampas sa mga pamantayan ng UL 924 at NFPA 101. Palaging i-verify ang mga sertipikasyon sa iyong supplier.
Input at Output Power
ParameterStandard ValueComplianceInput Voltage (AC)120V / 277V / 347V (50-60Hz)UL 924Emergency Mode Voltage6V to 12V DC (NiCd o LiFePO4 na baterya)NFPA 101Kabuuang Output Power2W hanggang 8W (depende sa LEDPower mode) 9 Factor buong loadIEC 61000-3-2Efficiency>82% (AC-DC conversion)mga pamantayan ng DOE 2021
Mga Detalye sa Pag-charge ng Baterya
ParameterValueNotesCharge Voltage (NiCd)7.2V to 8.4V (para sa 6V nominal pack)Temperature compensatedCharge Current50mA to 200mA (constant current)Pinipigilan ang overheatBattery Type SupportNiCd, NiMH, LiFePO4Auto-detection na Oras sa premium na 2% ULBAR na oras ng kapasidad (1 oras ng Pagsingil sa UL04 na PC) kinakailanganMababang Baterya Cutoff5.4V ±0.2VPiwasan ang malalim na discharge
Pangkapaligiran at Pisikal
ParameterRatingTemperatura ng Operating0°C hanggang +50°C (sa loob) / -10°C hanggang +55°C (mamasa-masa na lokasyon)Temperatura ng Storage-20°C hanggang +60°CPCB Base MaterialFR4 (Tg 130°C minimum) o CEM-1 para sa cost-reduced na mga bersyonCopper Thickness1 oz. hanggang 2 oz. (Nangangailangan ng 2 oz ang mga pangunahing bakas ng kuryente.) Rating ng FlammabilityUL 94V-0 (minarkahan sa board)

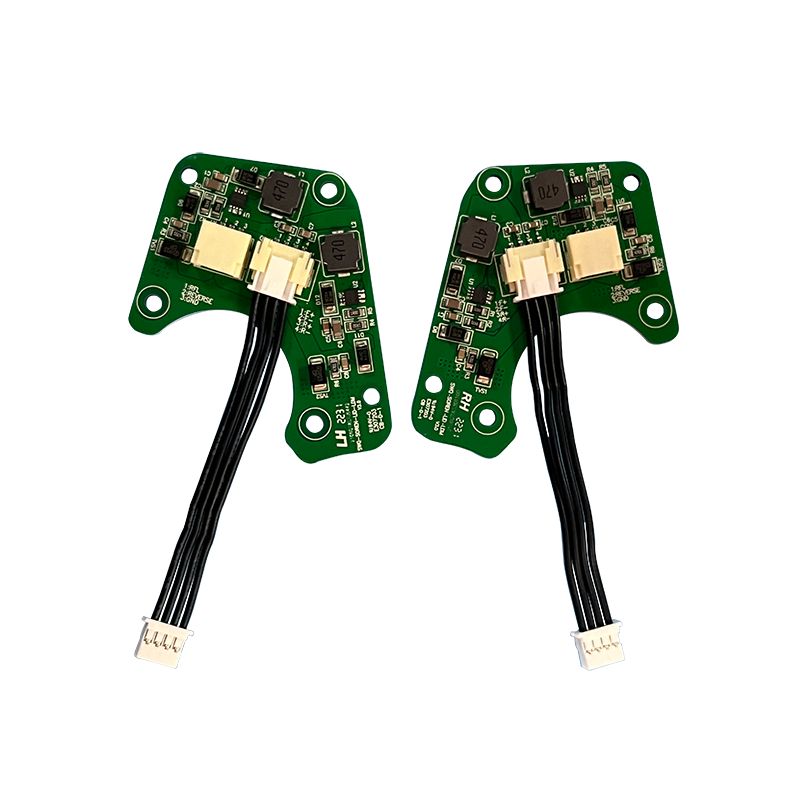

Mga Pangunahing Tampok ng Disenyo ng isang UL 924 Compliant PCBA
Isang code-compliantLumabas sa Mag-sign PCBAay hindi opsyonal. Narito ang sinusuri ng mga inspektor.
1. Awtomatikong Paglipat ng Emergency
- Oras ng Paglipat:Dapat lumipat ang board mula sa AC patungo sa baterya sa loob ng 0.1 segundo. Ang anumang pagkaantala na nakikita ng mata ng tao ay nabigo sa inspeksyon.
- Circuitry ng Pagsubok:Dapat gayahin ng pinagsamang push-button test point ang power failure nang hindi dinidiskonekta ang mga AC mains. Ito ay isang ipinag-uutos na tampok na UL 924.
2. Battery Management System (BMS)
- Proteksyon sa sobrang bayad:Dapat ihinto ng PCBA ang pag-charge kapag umabot na sa 8.4V ang boltahe ng baterya (para sa 6V NiCd pack).
- Reverse Polarity Protection:Ang mga diode sa input ng baterya ay pumipigil sa pinsala kung ikinonekta ng installer ang baterya pabalik. Ito ang pangunahing sanhi ng mga pagkabigo sa field.

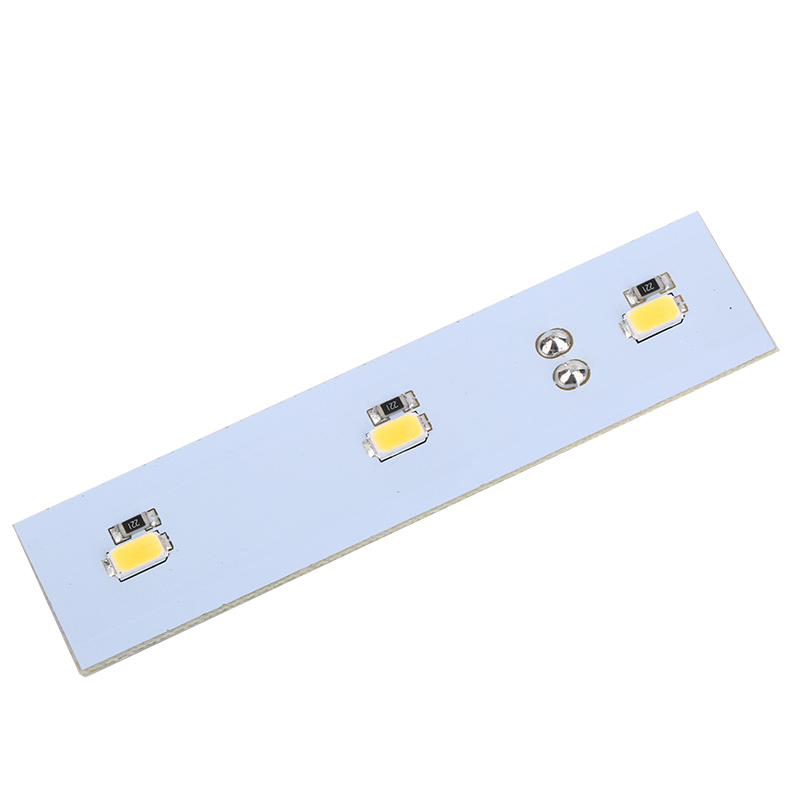

3. Flexibility ng Configuration ng LED
Karamihan sa mga exit sign na PCBA board ay sumusuporta sa maraming LED arrangement:
- 6-LED na Serye:Standard para sa aluminum extruded sign (pula o berde).
- 12-LED Parallel + Series:Karaniwan para sa mga karatula na may dalawang panig (sa hallway o ceiling mount).
- 18 hanggang 36 LED arrays:Ginagamit para sa high-lumen exit signs (100+ candela).
4. Self-Diagnostics (Mga Advanced na Yunit)
Ang mga premium na PCBA ay may kasamang micro controller na:
- Nag-log ng kapasidad ng baterya bawat 30 araw.
- Kumukurap-kurap ang isang pula/berdeng LED na status upang ipahiwatig ang kalusugan ng baterya.
- Nagse-signal ng naririnig na alarma (opsyonal) kapag bumaba ang baterya sa ibaba 80% ng na-rate na kapasidad.
Mga Sertipikasyon na Dapat Mong I-verify
Bago mag-order ng anumanLumabas sa Mag-sign PCBA, hilingin ang tatlong dokumentong ito:
CertificationJurisdictionWhat It VerifyUL 924USAEmergency lighting and power equipmentNFPA 101 (Life Safety Code)USAIllumination duration (90 min) and transfer timeCSA C22.2 No. 141CanadaEmergency lighting equipmentRoHS 3 (2015/863/EU)EUNo mapanganib na substance
Babala:Ang isang PCBA na walang nakikitang marka ng UL sa silkscreen layer ay halos tiyak na hindi sertipikado. Maaaring mabigo ng mga field inspector ang iyong buong gusali para dito.
Mga Tagapagpahiwatig ng Kalidad ng Paggawa
Gamitin ang checklist na ito kapag sinusuri ang isang supplierLumabas sa Mag-sign PCBA.
- Pagpaparehistro ng Solder Mask:Ang maling pagkakahanay ay hindi dapat lumagpas sa 0.005 pulgada. Ang nakalantad na tanso sa mataas na boltahe na mga bakas ay isang panganib sa pagkabigla.
- Pagiging Mababasa ng Silkscreen:Ang lahat ng mga component designator (R1, C2, IC1), polarity marker, at UL file number ay dapat na malinaw na nababasa pagkatapos ng assembly.
- Mga Bahagi ng Through-Hole:Ang mga connector ng baterya at test switch ay dapat na wave-soldered, hindi hand-soldered, upang maiwasan ang malamig na joints.
- Conformal Coating (Opsyonal):Para sa mga mamasa-masa na lokasyon (mga banyo, panlabas na sakop na mga labasan), ang PCBA ay nangangailangan ng conformal coating ng acrylic o urethane. Maghanap ng matte o makintab na pagtatapos sa lahat ng mga bahagi.
Lumabas Mag-sign Mga FAQ ng PCBA
Nasa ibaba ang tatlong teknikal na tanong na madalas kong natatanggap mula sa mga inhinyero ng pasilidad at mga espesyalista sa pagkuha.
Q1: Maaari ba akong gumamit ng karaniwang LED driver na PCBA para sa aking exit sign sa halip na isang dedikadong Exit Sign PCBA?
A:Hindi, at narito kung bakit ito mapanganib. Ang isang karaniwang LED driver na PCBA ay kulang ng tatlong kritikal na circuit:
1. Paglipat ng Backup ng Baterya:Ang mga karaniwang driver ay hindi nakakakita ng pagkawala ng kuryente ng AC. Ang iyong exit sign ay magdidilim kaagad kapag may outage, lumalabag sa NFPA 101 na nangangailangan ng 90 minutong pag-iilaw.
2. Low-Voltage Disconnect:Kung wala ito, ipagpapatuloy ng PCBA ang pag-drain ng baterya sa ibaba ng 5V, permanenteng sisirain ang NiCd o LiFePO4 cells sa loob ng tatlong cycle.
3. Interface ng Test Button:Ang mga inspektor ng gusali ay nangangailangan ng isang manu-manong pag-andar ng pagsubok. Hindi kasama sa mga karaniwang driver ang signal path na ito.
Ang Bottom Line:Bumili ng UL 924 na nakalistaLumabas sa Mag-sign PCBAlamang. Ang $5 na matitipid sa isang generic na board ay nagkakahalaga ng libu-libo sa mga nabigong inspeksyon.
Q2: Ang aking exit sign na PCBA ay tumatakbo nang mainit. Lumalabo ang mga LED pagkatapos ng 30 minuto sa baterya. Ano ang nabigo?
A:Mayroon kang problema sa pagkasira ng baterya, hindi problema sa LED. Narito ang diagnostic sequence:
1. Suriin ang Charge Voltage:Gamit ang AC power, sukatin ang mga terminal ng baterya. Dapat mong makita ang 7.2V hanggang 8.4V (para sa isang 6V NiCd pack). Kung ang boltahe ay mas mababa sa 6.5V, ang charging circuit sa PCBA ay nabigo.
2. Subukan ang Kapasidad ng Baterya:Idiskonekta ang baterya at i-load ito ng isang risistor na kumukuha ng 200mA. Ang isang malusog na 6V NiCd pack ay dapat manatili sa itaas ng 5.4V nang hindi bababa sa 90 minuto.
3. Suriin para sa Kaagnasan:Ang mga baterya ng NiCd ay tumagas ng potassium hydroxide pagkatapos ng 3-5 taon. Ang puting mala-kristal na latak na ito ay kumakain ng mga bakas ng tanso sa PCBA. Kung makakita ka ng puting pulbos kahit saan, palitan kaagad ang baterya at ang PCBA.
Karaniwang Pag-aayos:Palitan ang baterya tuwing 4 na taon, kahit na gumagana ang sign. Pinipigilan nito ang nakatagong pagkawala ng kapasidad.
Q3: Paano ko mabe-verify na ang isang batch ng 500 exit sign na PCBA board ay sumusunod sa UL nang hindi sinusuri ang bawat isa?
A:Umaasa ka sa tatlong layer ng pag-verify:
1. UL Follow-Up Service (FUS):Ang bawat tunay na nakalistang UL na PCBA ay nagmumula sa isang pabrika na nagbibigay-daan sa hindi ipinaalam na pag-audit ng UL. Ang UL mark sa board ay dapat may kasamang file number (hal., UL E123456). Hanapin ang numerong ito sa database ng Product iQ ng UL. Kung hindi ito lumitaw, ang marka ay peke.
2. Pagtutugma ng Code ng Petsa:Ang PCBA silkscreen ay dapat may date code (YYWW format). Tiyaking tumutugma ang code ng petsa na ito sa panahon ng produksyon ng ulat ng UL certification. Hindi sakop ang mga board na ginawa sa labas ng bintanang iyon.
3. Random na Mapanirang Pagsubok:Sa bawat 500 units, magsakripisyo ng 2 boards. Gupitin ang mga ito at suriin para sa:
- Tamang rating ng fuse (hal., 250V 3A slow-blow).
- Wastong transpormer na paghihiwalay (0.125 pulgadang minimum na clearance sa pagitan ng pangunahin at pangalawa).
- Walang hindi naaprubahang pagpapalit ng bahagi (hal., 85°C capacitor sa halip na 105°C).
Pro Tip:Humiling ng "UL Notice of Authorization" mula sa iyong supplier bago magbayad para sa malalaking order.
Buod: Pagpili ng Tamang Lumabas sa Mag-sign PCBA
Isang kalidadLumabas sa Mag-sign PCBAay tinukoy ng tatlong hindi mapag-usapan na mga tampok:
1. Listahan ng UL 924na may nabe-verify na file number.
2. Awtomatikong paglipat sa ilalim ng 0.1 segundona may wastong mababang boltahe na disconnect.
3. Circuit ng pag-charge ng bateryadinisenyo para sa NiCd, NiMH, o LiFePO4 chemistry.
Para sa mga tagapamahala ng pasilidad, unahin ang mga board na may self-diagnostics. Para sa mga OEM, palaging tukuyin ang 2 oz na tanso sa mga bakas ng kuryente at UL 94V-0 laminates. Ang na-verify na dokumentasyon ng pagmamanupaktura at ang third-party na certification ay nananatiling ang tanging maaasahang landas sa pagsunod sa code at kaligtasan ng nakatira.
