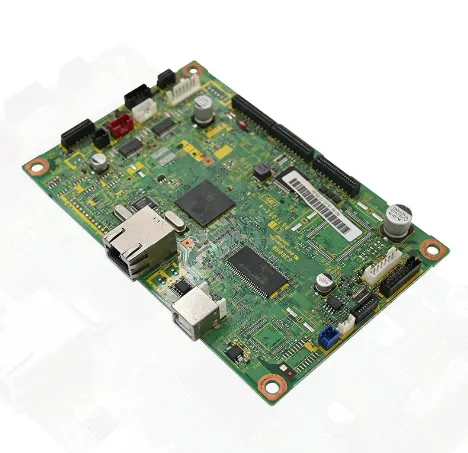

Sa Uniexplore Electronics Co., Ltd., gumugol kami ng maraming taon sa harapan ngradar detector PCBApagmamanupaktura. Sa pakikipagtulungan sa mga kliyente sa mga aplikasyon ng automotive, seguridad, at pang-industriya na sensing, nakakita kami ng isang hamon na paulit-ulit na bumabagsak kahit na ang pinaka may karanasang mga engineering team: ang nakakadismaya na agwat sa pagitan ng gumaganang reference na disenyo at isang production-ready na PCBA na patuloy na gumaganap sa totoong mundo.

Malamang nandoon ka na. Ang reference board ay tumatakbo nang maganda sa lab. Ang iyong pasadyang PCB? Mas maikling hanay ng pagtuklas. Wild unit-to-unit variation. O mas masahol pa—mga pagkabigo sa sertipikasyon ng EMC na nagbabalik sa iyo sa unang pagkakataon.

Ang mga problemang ito ay hindi masamang kapalaran. Ang mga ito ang mahuhulaan na resulta ng pagmamaliit sa kung ano ang kinakailangan upang magdisenyo at gumawa ng mga high-frequency na circuit sa sukat. Mula sa aming hands-on na karanasan bilang dedikadong Radar Detector PCBA manufacturer, gagabayan ka namin sa mga tunay na hamon at—mas mahalaga—ipapakita sa iyo kung paano lutasin ang mga ito, hakbang-hakbang.

Ang Mga Dahilan ng Root: Bakit Hindi Nag-perform ang Radar PCBA

Gumagana ang radar PCBA sa mga frequency ng microwave—24GHz, 60GHz, o kahit na 77GHz. Sa mga frequency na ito, ang PCB substrate ay humihinto sa pagiging passive interconnect at nagiging aktibong bahagi ng RF circuitry. Ang pangunahing pagbabagong ito ay nagpapakilala ng mga mode ng pagkabigo na sadyang hindi umiiral sa mas mababang mga frequency.

Narito ang paulit-ulit naming nakitang nadiskaril sa mga proyekto:

• Batch-to-Batch na hindi pagkakapare-pareho: Gamit ang eksaktong parehong mga file ng disenyo, ang iba't ibang mga production run ay maaaring makagawa ng mga variation ng ADC amplitude na 10–15%. Nasundan namin ito sa mga pagpapaubaya sa pagmamanupaktura—lapad ng trace, copper spacing, at dielectric constant (Dk) fluctuations—na direktang nagbabago sa RF trace impedance. Kung walang mahigpit na mga kontrol sa proseso, ang iyong "magkapareho" na mga board ay hindi gagana nang magkatulad.

• Custom Boards vs. Reference Designs: Ang chip ay pareho. Ang pagsasaayos ay pareho. Ngunit ang anggulo ng pagtuklas ng iyong board ay kapansin-pansing mas makitid kaysa sa module ng pagsusuri. Sa aming karanasan, kadalasang tumuturo ito sa mahinang RF isolation sa pagitan ng radar chip (lalo na ng mga AIP—Antenna-in-Package—device) at ng PCB ground plane. Ang layer ng lupa ay nagtatapos sa pagpapakita o muling pag-radiate ng enerhiya, na binabaluktot ang pattern ng radiation.

• Mga Bangungot sa Sertipikasyon ng EMC/EMI: Ang mga produkto ng radar ay dapat pumasa sa FCC, CE, at iba pang mga pamantayan sa regulasyon. Kung ang EMC/EMI ay hindi nai-bake sa disenyo mula sa unang araw, ang mga pag-aayos ng retrofit ay mahal at kadalasan ay hindi sapat. Na-rescue namin ang higit sa ilang proyekto kung saan pinalala lang ng mga huling minutong "pag-aayos" ang mga bagay.

• Field Failures: Ang isang board na pumasa sa lahat ng lab test ay maaari pa ring mabigo sa field. Ang mga pagbabago sa temperatura, panginginig ng boses, ingay ng power supply, at halumigmig ay naglalantad ng mga kahinaan na hindi kailanman nahuhuli ng bench testing. Ito ang dahilan kung bakit ang pagiging maaasahan sa kapaligiran ay dapat na bahagi ng iyong disenyo at diskarte sa pagsubok mula sa simula.

Ang Aming Step-by-Step na Gabay sa Pagbuo ng Maaasahang Radar Detector PCBA

Sa paglipas ng mga taon, nakabuo kami ng isang sistematikong diskarte na patuloy na naghahatid ng mga radar PCBA na gumaganap bilang dinisenyo—batch pagkatapos ng batch. Narito ang aming playbook.

Hakbang 1: Piliin ang Tamang Substrate – Ito ay Hindi Opsyonal

Sa millimeter-wave frequency, ang pagpili ng substrate ay make-or-break. Karaniwang FR-4? Ito ay mabuti para sa 100MHz. Sa 24GHz at mas mataas, ang high loss tangent (Df) at hindi matatag na dielectric constant (Dk) nito ay mapipinsala ang iyong performance.

Ano ang hinahanap namin:

• Dk (Dielectric Constant) – Tinutukoy ang pagkakapare-pareho ng impedance. Ang pagkakaiba-iba dito ay nangangahulugan ng pagkakaiba-iba sa pagganap.

• Df (Dissipation Factor) – Ang mas mataas na Df ay katumbas ng mas mataas na insertion loss. Sa mataas na frequency, mahalaga kahit ang maliliit na pagkakaiba.

• Ang aming mga rekomendasyon sa materyal:

• Rogers 4350B (Dk 3.5, Df 0.0037) – Ang aming go-to para sa 24GHz at 77GHz na disenyo. Napakahusay na balanse ng pagganap ng RF at pagiging epektibo sa gastos.

• Rogers 4003C (Dk 3.4, Df 0.0027) – Mas mababang pagkawala, napakahusay na batch-to-batch na katatagan. Tamang-tama kapag ang pagkakapare-pareho ang iyong pangunahing priyoridad.

• Rogers RO3003 (Dk 3.0, Df 0.0013) – Napakababang pagkawala para sa pinaka-hinihinging millimeter-wave front-end.

Cost-conscious approach: Para sa mga proyektong may mga limitasyon sa badyet, madalas naming inirerekomenda ang mga hybrid na stack-up—gamit ang mga high-frequency na materyales (tulad ng Rogers) sa mga RF-critical layers lang, kasama ang FR-4 sa ibang lugar. Gumagana ito, ngunit nangangailangan ng maingat na pagsusuri sa proseso ng paggawa.

Pro tip mula sa aming factory floor: Nagpapanatili kami ng regular na stock ng mga high-frequency na materyales na ito. Ito ay hindi lamang tungkol sa kaginhawahan—pinaiikli nito ang mga oras ng lead at inaalis ang pagkakaiba-iba ng materyal mula sa isang order patungo sa susunod.

Hakbang 2: Master ang Layout - Ang RF ay Isang Disiplina, Hindi Misteryo

Ang layout ng RF ay kadalasang parang black magic. Ngunit sa disiplina at karanasan, ito ay nagiging predictable science. Narito ang mga patakarang hindi natin nilalabag:

• Mahigpit na Kontrol ng Impedance: Ang mga bakas ng RF ay dapat na kontrolado sa 50Ω single-ended (100Ω differential). Tina-target namin ang ±8% na pagpapaubaya—mas mahigpit kaysa sa pamantayan ng industriya na ±10%. Nangangailangan ito ng malapit na pakikipagtulungan sa iyong PCB fabricator at, kritikal, mga ulat ng pagsubok sa impedance para sa bawat batch.

• Ang mga Decoupling Capacitor ay Malapit hangga't Posible: Ang mga radar chip ay gumagamit ng mga LDO na nangangailangan ng mga panlabas na capacitor para sa kabayaran. Ilagay ang mga takip na ito sa tabi mismo ng mga BGA ball. Kahit na ang ilang milimetro na dagdag na haba ng bakas ay nagdaragdag ng parasitic inductance na nagpapahina sa network ng paghahatid ng kuryente. Na-debug namin ang higit pang "misteryo" na mga pagkabigo na dulot ng tamad na paglalagay ng cap kaysa sa aming mabilang.

• Huwag kailanman Hatiin ang Ground Plane: Ang ground plane ay dapat na tuluy-tuloy at hindi naputol sa ilalim ng mga seksyon ng RF. Ang isang split ground plane ay lumilikha ng isang mas mahaba, inductive na landas sa pagbabalik-at ang mas masahol pa, ay kumikilos tulad ng isang antenna na nagpapalabas ng ingay. Kung kailangan mong iruta ang mga signal sa ground plane, mag-isip nang dalawang beses. Kadalasan, hindi mo dapat.

• Dapat Ligtas na Dalhin ang Power Traces: Ito ay tila basic, ngunit regular kaming nakakakita ng mga disenyo kung saan ang 1A power traces ay masyadong makitid. Ang aming panuntunan: gumamit ng hindi bababa sa 16mil (0.4mm) na lapad para sa 1A current. Ang anumang mas payat ay nagpapakilala ng pagbaba ng boltahe at mga isyu sa thermal.

• AIP Antenna Isolation: Kung ang iyong radar chip ay gumagamit ng Antenna-in-Package (AIP) na disenyo, bigyang-pansin ang clearance sa pagitan ng antenna at ng PCB ground plane. Ang pagtaas ng taas hanggang sa unang layer ng lupa—o pagdaragdag ng mga parasitiko na istruktura—ay maaaring makabuluhang bawasan ang mga pagmumuni-muni ng ground-plane na sumisira sa pattern ng iyong radiation.

Hakbang 3: Paggawa nang May Disiplina – Ang Pagkakapare-pareho ang Lahat

Ang isang makinang na disenyo ay walang halaga kung hindi mo ito mapagkakatiwalaan. Dito natitisod ang maraming proyekto, at kung saan nagbubunga ang ating pamumuhunan sa mga advanced na kakayahan sa produksyon.

Ang aming mga pamantayan sa pagmamanupaktura:

• Advanced na Kakayahang SMT/DIP: Kami ay may gamit upang pangasiwaan ang mga 0201 passive at 0.4mm-pitch na BGA/QFN na pakete. Kung hindi ito magagawa ng iyong fabricator, lumayo ka.

• Pagsunod sa IPC: Sinusunod namin ang IPC-6012 (matibay na kwalipikasyon ng PCB) at IPC-A-610 (pagtanggap ng mga electronic assemblies) bilang mga non-negotiable na baseline.

• 100% RF Functional Testing (FCT): Ito ay kritikal. Ang AOI at ICT ay nakakakuha ng mga isyu sa panghinang at koneksyon, ngunit hindi nila sinusukat ang pagganap ng RF. Sinusubukan namin ang bawat board para sa hanay ng pagtuklas, pagiging sensitibo, at lakas ng signal. Ito ay kung paano namin nahuhuli—at inaalis—ang pagkakaiba-iba ng batch-to-batch bago ipadala ang mga board.

Pamamahala ng kuryente para sa mga disenyong pinapagana ng baterya: Para sa mga smart lock, sensor, at IoT radar detector, ang sleep-mode power consumption ay isang pangunahing larangan ng labanan. Ang aming mga disenyo ay gumagamit ng mga PMIC na may napakababang tahimik na kasalukuyang at maingat na na-optimize na mga topolohiya ng kapangyarihan upang makamit ang microamp-level na sleep currents.

Hakbang 4: Matuto sa Mga Pagkakamali ng Iba – At Ang Aming Karanasan

Hindi mo kailangang gumawa ng bawat pagkakamali sa iyong sarili. Narito ang natutunan namin mula sa libu-libong mga proyekto ng radar:

• Magsimula sa Disenyo ng Sanggunian—Ngunit Unawain Kung Bakit Ito Gumagana: Ang mga disenyo ng sanggunian mula sa TI, Infineon, NXP, at iba pa ay umiiral nang may dahilan. Napatunayan na sila. Tinatrato namin sila bilang aming panimulang punto, hindi isang mungkahi. Kapag nagmumungkahi kami ng mga pagbabago—pagdaragdag man ng isolator o pagpapalit ng halaga ng capacitor—pinatotohanan namin ang bawat pagbabago gamit ang simulation at prototype testing.

• Mag-ingat para sa "Maliit" na Mga Pagbabago: Minsan ay nakakita kami ng isang disenyo kung saan ang pagdaragdag ng 12pF decoupling capacitor sa isang linya ng SPI ay nagdulot ng mga anomalya ng ADC amplitude. Ang ugat na dahilan? Ground bounce at cap placement, hindi ang capacitor mismo. Ang aral: ituring ang bawat pagbabago bilang makabuluhan hanggang sa mapatunayang hindi.

• Kapag nasa Pagdududa, Magsimula sa isang Module: Kung ang iyong koponan ay bago sa disenyo ng RF, isaalang-alang ang pagsisimula sa isang naitatag na module ng radar (tulad ng mga 24GHz na disenyo batay sa ICL1112 o katulad). Nalutas na ng mga module na ito ang mga hamon sa antenna, RF front-end, at baseband. Maaari mong isama ang mga ito sa iyong system na may mas mababang panganib.
