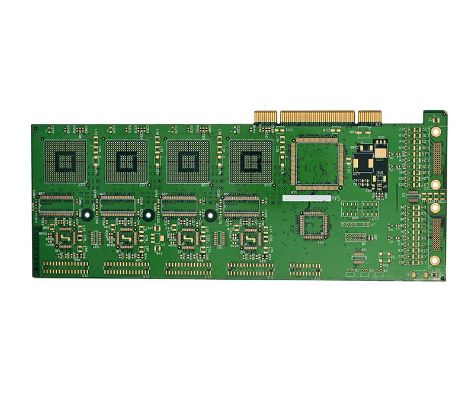

Mastering Game Console PCBA: Isang Kumpletong Engineering Walkthrough

Ang PCBA (Printed Circuit Board Assembly) ng isang game console ay ang "puso" nito – dala nito ang processor, memorya, mga driver ng display, at lahat ng mga peripheral na interface. Gumagawa ka man ng retro handheld o modernong portable gaming device, gagabayan ka ng gabay na ito sa buong proseso.

Pagpaplano Una: Tukuyin ang Iyong Game Console

Ang pamumuhunan ng oras sa pagpaplano bago pumili ng isang panghinang ay magliligtas sa iyo mula sa maraming sakit ng ulo sa kalsada.

1. Tukuyin ang Iyong Mga Layunin at Mga Pangunahing Detalye

Pag-isipang mabuti kung anong uri ng game console ang gusto mong buuin:

• Retro Style: Nagpapatakbo ng 8-bit o 16-bit na emulated na laro, mababang pagganap na kinakailangan, mahusay para sa mga nagsisimula. Ang karaniwang halimbawa ay isang Arduboy-compatible na device gamit ang 16MHz ATmega32u4 na nagmamaneho ng 128×64 OLED screen.

• Modernong Estilo: Nagpapatakbo ng Linux, tinutulad ang PSP o mas mataas na antas ng mga sistema. Nangangailangan ito ng mas malakas na core – hal., isang Raspberry Pi 3B+ na may 7-inch na IPS display, kasama ang dedikadong power management at expansion button board.

2. Piliin ang Mga Pangunahing Bahagi

Narito ang isang karaniwang bill ng mga materyales para sa agame console PCBA:

Pro Tip: Palaging i-verify ang mga antas ng boltahe at logic (3.3V vs. 5V) sa lahat ng bahagi upang matiyak na makakapag-usap sila nang maayos.

Disenyo ng Circuit at Prototyping

Kapag tapos na ang pagpaplano, lumipat ka sa core ng PCBA development – ​​disenyo at pagmamanupaktura.

1. Schematic at PCB Layout

Gumamit ng EDA tool (KiCad, Altium Designer, EAGLE) para kumpletuhin ang sumusunod:

• Iguhit ang schematic: Ikonekta nang tama ang processor, display, mga button, storage, at power management IC pins.

• Layout ng PCB: Ilagay ang pangunahing processor malapit sa display connector upang paikliin ang mga high-speed signal path. Gawing mas malawak ang power at ground traces, at gumamit ng solid ground plane para mabawasan ang electromagnetic interference (EMI).

• Patakbuhin ang DRC: Patakbuhin ang Mga Pagsusuri sa Panuntunan ng Disenyo upang matiyak na ang mga lapad ng bakas at mga clearance ay nakakatugon sa mga kakayahan ng iyong fabricator.

2. Prototyping at Paghahanda ng BOM

I-export ang mga Gerber file at ipadala ang mga ito sa isang PCB fab para sa prototyping. Samantala, simulan ang pagkuha ng mga bahagi. Tandaan na ang mga espesyal na IC at connector ay maaaring magkaroon ng mga lead time na 12–24 na linggo, kaya magplano nang maaga.

 PCBA Assembly – Paghihinang at Pag-mount

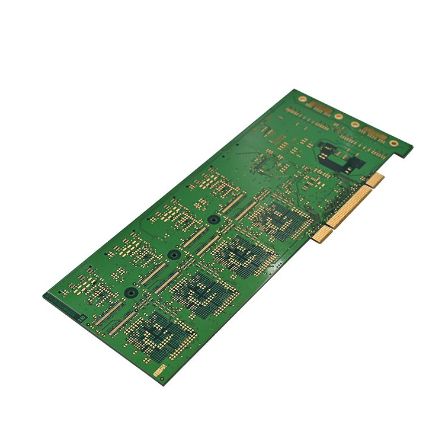

Kapag natanggap mo ang hubad na PCB, oras na para maghinang at mag-ipon. Piliin ang paraan na akma sa iyong antas ng kasanayan.

1. SMT Component Soldering (Surface-Mount)

Para sa maliliit na bahagi ng SMD tulad ng mga resistor at capacitor, ang propesyonal na proseso ay gumagamit ng pick-and-place + reflow soldering. Sa isang senaryo ng DIY, maaari mong:

• Hand-solder: Gumamit ng mga sipit upang iposisyon ang bahagi, painitin ang pad at i-pin gamit ang iyong dulo ng bakal, at pakainin sa solder wire.

• Reflow: Ilapat ang solder paste sa mga pad, ilagay ang mga bahagi, at painitin ang PCB sa isang hotplate hanggang matunaw ang paste (~190°C).

2. Paghihinang ng Bahagi ng THT (Through-Hole)

Ang mga pindutan, may hawak ng baterya, pin header, at mga katulad na bahagi ay ipinasok mula sa itaas na bahagi at ibinebenta sa ibabang bahagi.

Mga Tip sa Paghihinang:

• Maghinang muna ng mga mas maiikling bahagi (mga resistor, capacitor), pagkatapos ay mas matataas (mga header, socket).

• Itakda ang temperatura ng bakal sa ~300°C, at panatilihing mainit ang bawat joint nang wala pang 5 segundo upang maiwasang masira ang bahagi o pad.

• Bigyang-pansin ang polarity para sa mga LED, electrolytic capacitor, at mga lead ng baterya (pula = positibo, itim = negatibo).

Firmware at Software

Sa hardware na binuo, ang iyong console ay isang "katawan" lamang - kailangan nito ng firmware upang mabuhay.

1. I-set up ang development environment: I-install ang Arduino IDE, Raspberry Pi OS, o mga katumbas na toolchain para sa iyong napiling processor. Para sa Arduino Pro Micro-based na proyekto, i-install ang Arduboy2 library.

2. Isulat/i-flash ang firmware: Pinangangasiwaan ng firmware ang pagsisimula ng hardware, binabasa ang mga input ng button, pinapatakbo ang display, at pinapatakbo ang logic ng laro. Dapat magsimula ang mga nagsisimula sa mga open-source na proyekto (tulad ng mga library ng laro ng Arduboy) upang matutunan kung paano mag-port ng mga laro.

3. Mag-load ng mga laro: Para sa mga console na may suporta sa microSD, ilagay ang mga game ROM file sa card; binabasa at ine-execute ng firmware ang mga ito mula doon.

Pagsubok at Pagpapatunay

Ito ang hakbang sa pagtiyak ng kalidad - huwag itong laktawan.

1. Pre-power inspection: Gumamit ng multimeter para tingnan kung may shorts sa pagitan ng power at ground. I-double-check ang polarity at oryentasyon ng lahat ng bahagi.

2. Power-on na pagsubok: Una, i-power up nang hindi nakalagay ang pangunahing IC, i-verify na tama ang output ng bawat power rail (hal., 3.3V, 5V). Pagkatapos ay i-install ang processor at subukan ang pangunahing pag-andar.

3. Functional na pagsubok: Test button inputs, display output, audio, at charging isa-isa. Gumamit ng test code na umiikot sa bawat function para i-verify na gumagana ang bawat linya.

4. Pagsusulit sa gameplay: Patuloy na magpatakbo ng laro sa loob ng 15–30 minuto. Subaybayan ang katatagan ng screen, pagtugon ng button, at pangkalahatang pagtaas ng temperatura.

Mga Advanced na Tip at Mga Karaniwang Pitfalls

• Thermal na disenyo: Ang mga high-performance na core (hal., Raspberry Pi) ay gumagawa ng malaking init - ang account para sa mga heatsink o mga butas sa bentilasyon sa parehong layout ng PCB at disenyo ng enclosure.

• EMI (Electromagnetic Interference): Para sa mga high-speed digital signal, gumamit ng mga differential pairs at palibutan ang mga ito ng ground traces para mabawasan ang ingay.

• DFM (Design for Manufacturability): Kung nagpaplano ka ng small-batch production, kumunsulta sa iyong PCBA fab nang maaga sa yugto ng disenyo upang matiyak na ang iyong layout ay tumutugma sa kanilang mga kakayahan sa pagmamanupaktura.
