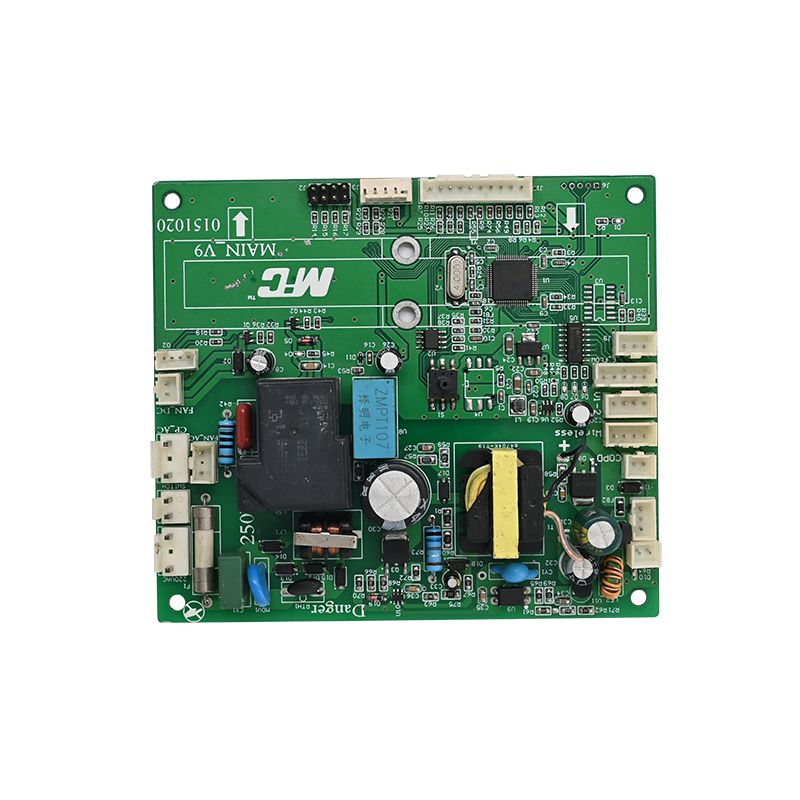

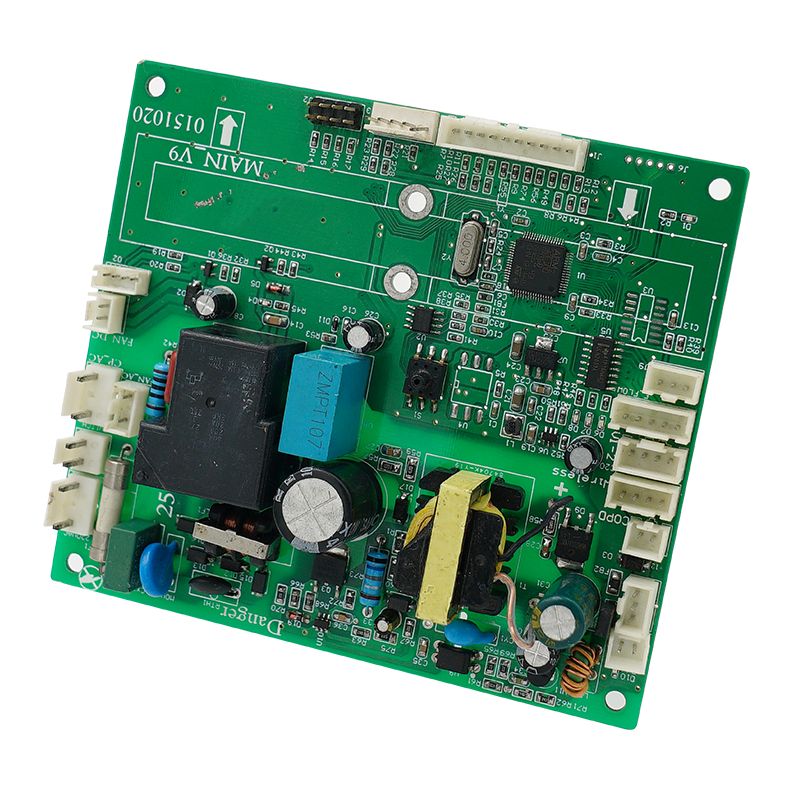

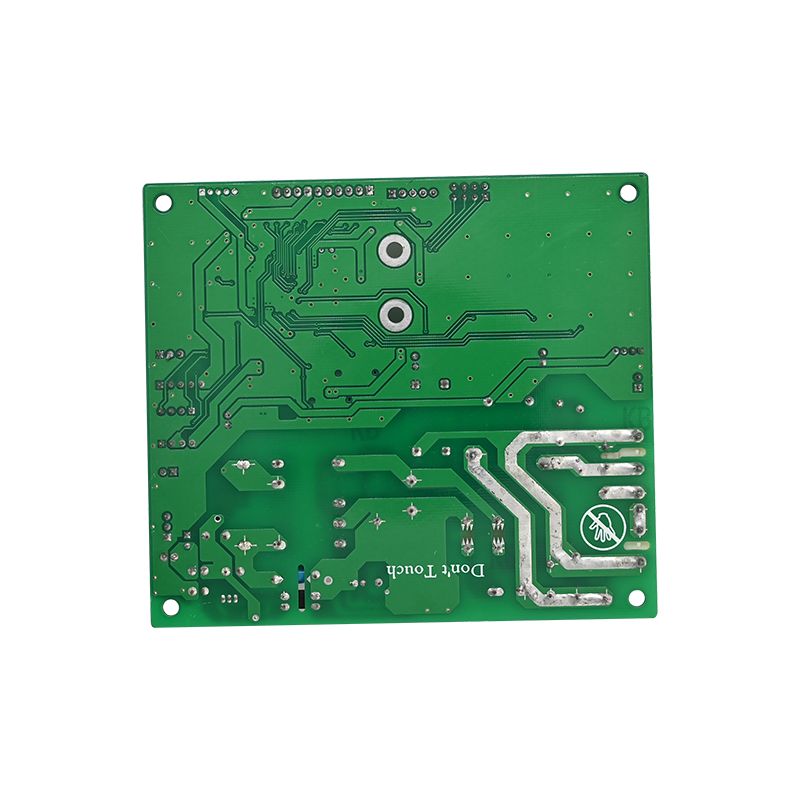

Air Fryer PCBA

Ang UnixPlore Electronics ay isang kumpanya ng Tsino na nakatuon sa paglikha at paggawa ng first-class air fryer PCBA mula noong 2008. Mayroon kaming mga sertipikasyon sa ISO9001: 2015 at IPC-610E PCB Assembly Standards.

Modelo:UE-212

Magpadala ng Inquiry

Paglalarawan ng Produkto

Paano Magdisenyo ng Isang Paraan ng Pagsubok sa Pag -andar para sa Air Fryer PCBA

Ang Unixplore Electronics ay nakatuon sa pag-unlad at paggawa ng mataas na kalidadAir Fryer PCBA Sa anyo ng uri ng OEM at ODM mula noong 2011.

Upang matiyak ang pangmatagalang matatag na operasyon ng A upang matiyak ang pangmatagalang matatag na operasyon ng isang air fryer PCBA, maraming mga aspeto ang maaaring matugunan:

Ang pagdidisenyo ng isang functional na paraan ng pagsubok para sa air fryer PCBA ay isang mahalagang hakbang sa pagtiyak ng normal na operasyon at pag -andar nito. Ang mga sumusunod ay ang mga pangkalahatang hakbang para sa pagdidisenyo ng isang functional na paraan ng pagsubok para sa isang air fryer PCBA:

Pagsubok sa proteksyon sa kaligtasan:Una, alamin ang mga pag -andar na masuri, tulad ng pag -init, control fan, pagsasaayos ng temperatura, mga timer, atbp.

Paghahanda ng kagamitan sa pagsubok:Ihanda ang mga kinakailangang instrumento sa pagsubok at kagamitan para sa pagganap na pagsubok ng Air Fryer PCBA, tulad ng thermometer, voltmeters, ammeters, atbp, upang masubaybayan at itala ang mga resulta ng pagsubok.

Pagsubok sa Elektriko:Magsagawa ng mga de -koryenteng pagsubok upang suriin ang mga koneksyon sa circuit para sa wastong pag -andar, at tiyakin na ang boltahe at kasalukuyang mga kinakailangan sa disenyo ng disenyo, tinitiyak na ang lahat ng mga sangkap ng circuit ay gumagana nang tama.

Pagsubok sa Pag -andar ng Pag -init:Subukan ang pag -andar ng pag -init ng air fryer PCBA, kabilang ang pagtatakda ng temperatura at oras ng pag -init, tinitiyak na ang elemento ng pag -init ay gumagana nang maayos at maabot ang inaasahang temperatura.

Fan Control Test:Subukan ang pagsisimula/paghinto ng fan at bilis ng control function, tinitiyak na ang tagahanga ay gumagana nang maayos at na ang bilis ay maaaring ayusin kung kinakailangan.

Pagsubok sa Pagsasaayos ng temperatura:Subukan ang kawastuhan ng sensor ng temperatura at ang pag -andar ng pagsasaayos ng temperatura ng control board, tinitiyak ang tumpak na kontrol sa temperatura sa panahon ng proseso ng pag -init.

Pagsubok sa Pag -andar ng Timer:Subukan ang pag -andar ng timer, kabilang ang pagtatakda ng oras, pagsisimula at paghinto ng mga oras, upang matiyak na ang pag -andar ng tiyempo ay normal at maaasahan.

Pagsubok sa proteksyon sa kaligtasan:Ang mga pag -andar sa proteksyon sa kaligtasan ng pagsubok, tulad ng proteksyon ng overheat at maikling proteksyon ng circuit, upang matiyak na ang pag -init ay maaaring ihinto kaagad sa mga hindi normal na sitwasyon upang maprotektahan ang kagamitan at kaligtasan ng gumagamit.

Pag -record at Pagsusuri ng Data:Itala ang data ng pagsubok, pag -aralan ang mga resulta ng pagsubok, kilalanin ang mga potensyal na problema, at ayusin at iwasto ang air fryer PCBA.

Ulat sa Pagsubok:Sumulat ng isang detalyadong ulat ng pagsubok, naitala ang proseso ng pagsubok, mga resulta, at mga problema na natagpuan, upang magbigay ng isang sanggunian para sa karagdagang pag -optimize at pagpapabuti ng AIR FRYER PCBA.

أهمية الشراكات الإستراتيجية في تصنيع PCBA للمؤسسات، PCBA، تجميع لوحات الدوائر المطبوعة،EMSatAssembly ng PCBMga proyekto. Huwag mag -atubiling makipag -ugnay sa amin para sa iyong gusali ng board, maaari kaming gumawa ng isang sipi sa loob ng 24 na oras pagkatapos matanggap namin ang iyongFile ng GerberatListahan ng bom!

Paggawa ng Air Fryer PCBA

* Gerber File at Bom List na ibinibigay ng Client
* Hubad na PCB na ginawa, mga sangkap na binili sa amin
* Ang katha ng PCB na may mga bahagi na ganap na tipunin
* 100% functionally nasubok ok bago ang pagpapadala
* Ang sumusunod na ROHS, proseso ng pagmamanupaktura ng lead-free
* Mabilis na paghahatid, na may independiyenteng pakete ng ESD
* Isang Stop Electronic Manufacturing Service para sa Disenyo ng PCB, Layout ng PCB, Paggawa ng PCB, Pagkuha ng Mga Bahagi, PCB SMT at DIP Assembly, IC Programming, Function Test, Packaging at Paghahatid

Kakayahang PCB at PCB Assembly ng PCB at PCB

Parameter	Kakayahan
Mga layer	1-40 layer
Uri ng Assembly	Automated Optical Inspection (AOI), X-ray, Visual Inspection
Minimum na laki ng sangkap	0201 (01005 metriko)
Maximum na laki ng sangkap	2.0 sa x 2.0 sa x 0.4 sa (50 mm x 50 mm x 10 mm)
Mga uri ng Component Package	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, atbp.
Minimum pad pitch	0.5 mm (20 mil) para sa qfp, qfn, 0.8 mm (32 mil) para sa BGA
Zkoumání rozdílů v technologii a službách mezi globálními továrnami na PCBA, montáž desek s plošnými spoji, PCBA,	0.10 mm (4 mil)
Minimum na clearance ng bakas	0.10 mm (4 mil)
Minimum na laki ng drill	0.15 mm (6 mil)
Maximum na laki ng board	18 sa x 24 sa (457 mm x 610 mm)
Kapal ng board	0.0078 sa (0.2 mm) hanggang 0.236 sa (6 mm)
Lupon ng Lupon	CEM-3, FR-2, FR-4, HIGH-TG, HDI, aluminyo, mataas na dalas, FPC, Rigid-Flex, Rogers, atbp.
Tapos na ang ibabaw	OSP, Hasl, Flash Gold, Enig, Gold Finger, atbp.
Uri ng panghinang paste	Humantong o walang lead
Kapal ng tanso	0.5oz - 5 oz
Proseso ng pagpupulong	Pag -aalsa ng Reflow, alon ng paghihinang, manu -manong paghihinang
Mga Paraan ng Inspeksyon	Automated Optical Inspection (AOI), X-ray, Visual Inspection
Mga pamamaraan sa pagsubok sa loob ng bahay	Pag -andar ng Pagsubok, Pagsubok sa Pagsubok, Pagsubok sa Pag -iipon, Mataas at Mababang Pagsubok sa Temperatura
Oras ng pag -ikot	Sampling: 24 na oras hanggang 7 araw, mass run: 10 - 30 araw
Mga Pamantayan sa Assembly ng PCB	ISO9001: 2015; ROHS, UL 94V0, IPC-610E Class LL

UNIXPLORE VALUE-IDDED EMS SERVICE

● IC pre-programming service na may file sa format ngHex,ElfatBin.
● air fryer PCBA functional test fixt na na -customize ayon sa mga kinakailangan sa pagsubok ng kliyente
● Box Building Service kabilang ang plastic at metal case mold at bahagi ng paggawa
● Kumpirma na patong kasama ang pumipili na lacquer coating, epoxy resin potting
● Wire harness at pagpupulong ng cable
● Tapos na pagpupulong ng produkto kabilang ang kahon, screen, switch ng lamad, pag -label at pasadyang karton o pag -iimpake ng kahon ng tingian.
● Iba't ibang mga pagsubok sa third-party para sa PCBA ay magagamit kapag hiniling
● Tulong sa sertipikasyon ng produkto

Pamamaraan sa paggawa ng PCBA
