Ano ang Pamamaraan para sa Paggawa ng Massage Gun PCBA: Isang 20-Taong Gabay sa Paggawa

Massage gun Ang produksyon ng PCBA ay nangangailangan ng mataas na kasalukuyang paghawak, walang brush na kontrol ng motor, at kaligtasan ng gumagamit. Pagkatapos ng dalawang dekada ng pagmamanupaktura ng motor drive electronics, nakakita ako ng mga disenyo na nag-overheat, nawalan ng bilis sa ilalim ng pagkarga, o lumikha ng mga panganib sa baterya. Sinasaklaw ng sunud-sunod na pamamaraang ito ang buong daloy ng trabaho sa produksyon mula sa pagpili ng bahagi hanggang sa huling pagsubok.

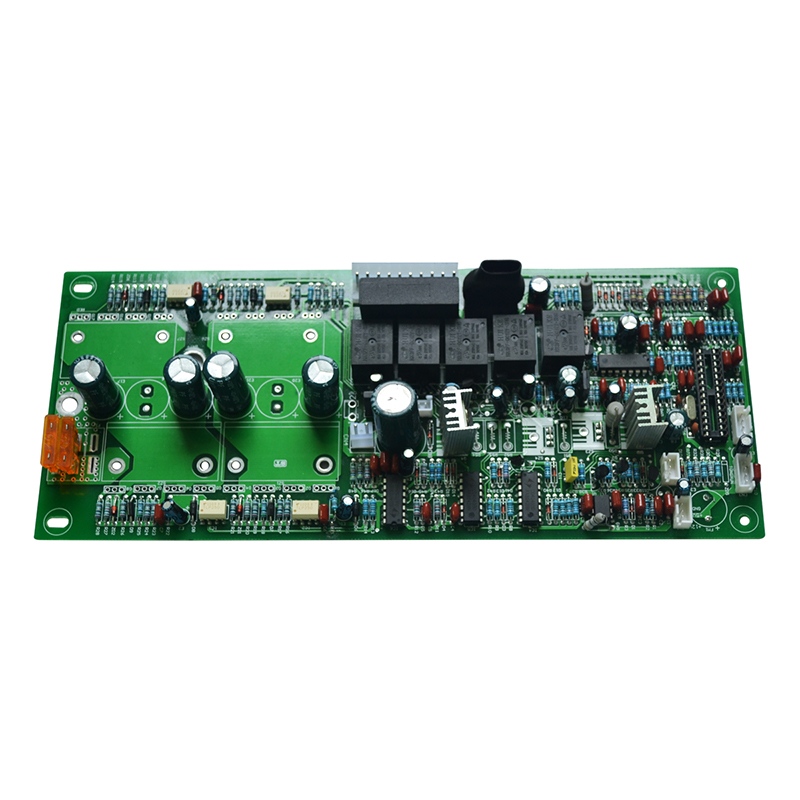

Karaniwang Daloy ng Produksyon para sa Massage Gun PCBA

Ang bawat massage gun PCBA ay sumusunod sa isang 9-step na pagkakasunud-sunod. Ang paglaktaw sa anumang hakbang ay nagpapataas ng mga rate ng pagkabigo sa field.

Hakbang 1 – Pagkuha ng Component at Papasok na Inspeksyon

Pagsubok: Halimbawa ng 50 MOSFET mula sa bawat lote. Sukatin ang Rds(on) sa 25°C at 80°C. Tanggihan ang mga lote na lampas sa 7 mΩ sa mataas na temperatura.

Hakbang 2 – Solder Paste Stencil at Printing

Kritikal: Gumamit ng step stencil - 0.12 mm ang kapal sa ilalim ng mga MOSFET, 0.10 mm sa ilalim ng MCU at mga sensor. Isang kapal lamang ang nagiging sanhi ng pagbukas o tulay.

Hakbang 3 – SMT Assembly at Reflow

• Pagkakasunud-sunod ng pagkakalagay: Hall sensors → passives → MOSFETs → MCU → connectors
• Reflow profile: Peak 245°C sa loob ng 10 segundo (lead-free)
• Nitrogen atmosphere – Kinakailangan para sa QFN packages (MCU, gate driver)
• X-ray inspection – Mandatory para sa pagsuri ng voiding sa ilalim ng MOSFET pads (voids < 20%)

Hakbang 4 – Selective Soldering para sa Through-Hole Components

Massage gun Ang PCBA ay madalas na nangangailangan ng mga through-hole na bahagi para sa mekanikal na lakas:

Huwag mag-reflow sa mga bahagi ng butas. Ang kanilang mga plastik na katawan ay natutunaw sa 245°C oven.

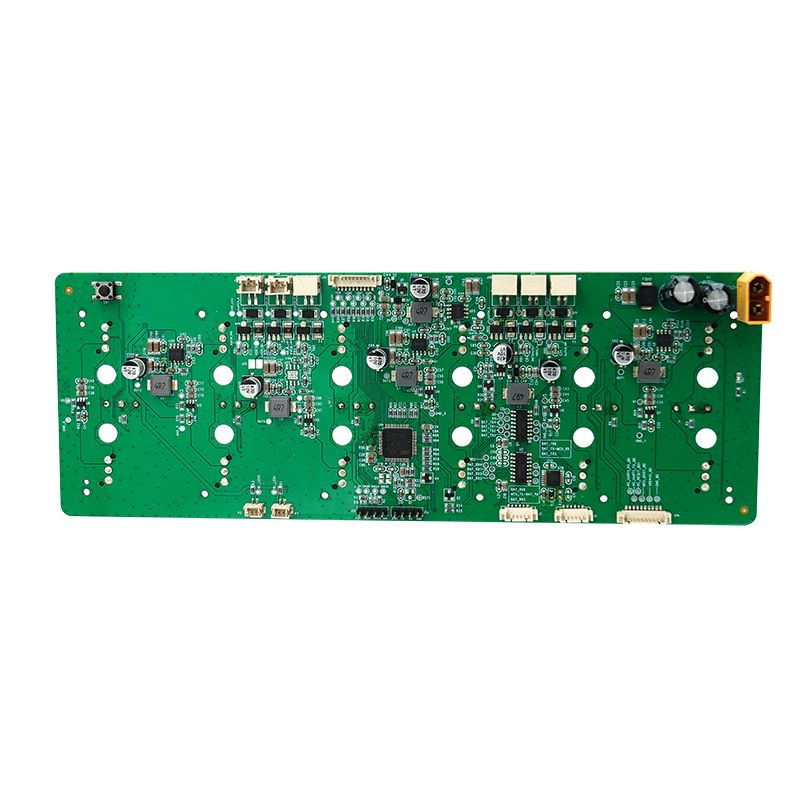

Motor Drive Circuit Design para sa Massage Gun PCBA

Tinutukoy ng seksyon ng motor drive ang kasalukuyang paghawak ng stall at oras ng pagpapatakbo ng baterya.

Three-Phase Brushless DC (BLDC) Motor Drive

Thermal na disenyo: Ang bawat MOSFET ay nawawala hanggang 2W sa 20A. Gumamit ng thermal vias (9 bawat MOSFET) na kumukonekta sa ibabang ibuhos na tanso (2 oz minimum).

Pamamahala ng Power para sa Baterya at Pag-charge

Kritikal na kaligtasan: Gumamit ng dalawang independiyenteng overcurrent na daanan ng proteksyon – isa sa gate driver, isa sa IC ng proteksyon ng baterya. Ang isang pagkakamali ay hindi dapat pahintulutan ang motor na tumakbo nang walang utos.

Firmware Programming at Calibration

Walang massage gun na iniiwan ng PCBA ang produksyon nang walang ganap na pagkakalibrate.

Pagkakasunud-sunod ng Programming

1. Bootloader flash – sa pamamagitan ng SWD o UART (5 segundo)
2. Mga constant ng pagkakalibrate – nakaimbak sa EEPROM o MCU flash
3. Talahanayan ng bilis ng paghahanap - PWM duty vs target RPM (12 puntos)
4. Stall detection threshold – kasalukuyang limitasyon na nakatakda sa 22A ± 1A

Mga Parameter ng Pag-calibrate na Nakaimbak Bawat Lupon

Bakit mahalaga ang pagkakalibrate: Kung walang per-board Hall calibration, ang motor ay gumagawa ng maririnig na ungol sa mababang bilis. Tinatanggihan ng mga user ang mga massage gun na parang may sira.

Assembly at Mechanical Integration

Ang PCBA ay walang silbi kung hindi ito magkasya sa hawakan o mag-aalis ng init.

Heat Sink at Thermal Interface

Pagsubok: Patakbuhin ang massage gun PCBA sa 2800 RPM sa loob ng 30 minuto. Ang temperatura ng kaso ng MOSFET ay dapat manatili sa ibaba 85°C.

Wire Harness at Connector Strain Relief

• Mga wire ng baterya – Soldered pagkatapos ay nakadikit sa silicone (pinipigilan ang flex fatigue)
• Mga wire ng phase ng motor – JST connector na may locking latch (20 cycles minimum)
• Button flex cable – ZIF connector, 0.5 mm pitch, nakadikit pagkatapos ipasok

Pagsusuri sa Produksyon at Kontrol ng Kalidad

Ang bawat massage gun PCBA ay dapat pumasa sa limang pagsusulit na ito bago ang pagpupulong.

Burn-in at Vibration Test

Sample ng 5% ng produksyon para sa:

• 6 na oras sa 2400 RPM – subaybayan ang temperatura ng MOSFET sa pamamagitan ng MCU sensor
• Random na panginginig ng boses – 5 Grms, 30 minuto (ginagaya ang nahulog na tool)
• Charge-discharge cycle – 3 cycle (bine-verify ang proteksyon ng IC)

FAQ – Mga Karaniwang Tanong Tungkol sa Massage Gun PCBA Production

Q1: Ano ang nagiging sanhi ng pagkawala ng kapangyarihan ng massage gun PCBA sa ilalim ng presyon ng katawan?

A: Ang pangunahing dahilan ay hindi sapat na lakas ng gate drive para sa mga high-side na MOSFET. Kapag pinapataas ng presyon ang pagkarga ng motor, sinusubukan ng BLDC controller na pataasin ang kasalukuyang. Kung ang bootstrap capacitor (na nagpapagana sa high-side gate driver) ay maliit ang laki, ang boltahe ng gate ay bumaba sa ibaba ng threshold ng MOSFET, na nagdaragdag ng Rds(on) mula 4 mΩ hanggang 20 mΩ. Lumilikha ito ng thermal runaway loop:

Pagbaba ng boltahe → lower gate drive → mas mataas na resistensya → mas init → karagdagang pagtaas ng resistensya

Ang pag-aayos ay nangangailangan ng tatlong pagbabago sa massage gun PCBA:

1. Bootstrap capacitor value – Gumamit ng 220 nF minimum (maraming disenyo ang gumagamit ng 47 nF). Kalkulahin batay sa gate charge: C_boot = (Q_g × 10) / ΔV. Para sa mga karaniwang MOSFET (Q_g = 30 nC), ang 220 nF ay nagbibigay ng ligtas na margin.
2. Gate driver peak current – ​​Piliin ang driver na may 1.5A sink/source na kakayahan (hal., DRV8320). Ang mga mahihinang driver (0.5A) ay hindi makakapag-recharge ng bootstrap cap sa panahon ng mataas na PWM duty cycle.
3. Bootstrap diode – Gumamit ng ultrafast diode (trr <50 ns). Ang standard 1N4148 ay may 4 ns recovery ngunit 100 mA lamang ang rating – hindi sapat para sa massage gun na PCBA na tumatakbo sa 20 kHz PWM. Lumipat sa BAS3007 (1A, 10 ns).

Pagkatapos ng mga pagbabagong ito, ang stall current ay nananatiling stable sa 22A kahit na may 15 kg na inilapat na presyon ng katawan.

Q2: Paano ko mapipigilan ang mga maling pag-trigger ng IC ng proteksyon ng baterya sa massage gun PCBA?

A: Nagaganap ang mga maling pag-trigger kapag ang ingay ng pag-commutation ng motor ay nagsasama sa kasalukuyang linya ng pandama ng IC ng proteksyon ng baterya. Ang phase switching ng BLDC motor ay lumilikha ng 1 µs current spike hanggang 50A – masyadong mabilis para sa proteksyon ng IC na makilala mula sa isang short circuit. Niresolba ito ng tatlong pag-aayos ng hardware:

Low-pass filter sa sense input – Mag-install ng RC filter (10Ω + 1 µF ceramic) nang direkta sa CS+ pin ng proteksyon ng IC. Dalas ng sulok = 16 kHz. Ito ay pumasa sa average na kasalukuyang (20–30A) ngunit hinaharangan ang 200 kHz commutation spike.

Separate sense resistor ground – Magpatakbo ng isang dedikadong Kelvin trace mula sa negatibong terminal ng shunt resistor hanggang sa CS-pin ng proteksyon ng IC. Huwag ibahagi ang lupang ito sa MOSFET source currents. Kahit na 1 mΩ ng shared trace ay bumubuo ng 50 mV ng false signal sa 50A.

Pagsasaayos ng delay timer – I-program ang overcurrent delay ng IC ng proteksyon sa 100 µs (ipagpalagay na sinusuportahan ito ng iyong IC). Karamihan sa mga massage gun na disenyo ng PCBA ay gumagamit ng 10 µs na pagkaantala mula sa mga disenyo ng sangguniang baterya. Ang mga commutation spike ay tumatagal lamang ng 2–3 µs. Hindi pinapansin ng 100 µs na pagkaantala habang tumutugon pa rin sa totoong shorts (>50 µs na tagal).

Subukan gamit ang oscilloscope: Probe CS+ habang tumatakbo ang motor sa maximum load. Dapat manatili ang mga spike sa ibaba ng threshold ng trip ng proteksyon ng IC (karaniwang 50 mV para sa 50A shunt). Kung lumampas ang mga spike sa threshold, dagdagan ang capacitance ng filter sa 2.2 µF.

Q3: Ano ang tamang pamamaraan para sa pagprograma ng maramihang mga massage gun PCBA board sa produksyon?

A: Pinipigilan ng isang apat na yugto na pamamaraan ng production programming ang mga mix-up at binabawasan ang oras ng programming ng 75% kumpara sa isa-isang pag-flash.

Stage 1 – Pre-SMT programming (opsyonal para sa malalaking run)

Gumamit ng gang programmer (hal., Elnec BeeProg) para i-flash ang bootloader sa mga MCU bago ilagay. Gumagana lamang ito para sa mga MCU na may panlabas na flash (mga QFN package na may mga pin na nakalabas). Tanggihan ang anumang chip na nabigo sa pag-verify – mas mura kaysa sa muling paggawa ng mga inilagay na board.

Stage 2 – In-system programming pagkatapos ng SMT

Maglagay ng programming pogo pin fixture (6 na pin: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Gumamit ng multi-channel programmer (8 o 16 na board nang sabay-sabay). Target na oras: 45 segundo bawat board kasama ang pag-verify.

Stage 3 – Calibration station (pinaka kritikal)

Pagkatapos ng programming, ilipat ang mga board sa isang calibration fixture na naglalaman ng totoong massage gun motor na may optical encoder. Pinapatakbo ng fixture ang bawat massage gun PCBA sa pamamagitan ng:

• Hall alignment (awtomatikong inaayos ang electrical angle)
• Speed ​​linearity (nagtatala ng PWM vs RPM table)
• Kasalukuyang limitasyon (pinapataas ang load hanggang 22A na biyahe)

I-imbak ang 12 calibration constant na ito sa isang protektadong sektor ng flash ng MCU. Ang mga board na walang pagkakalibrate ay gumagawa ng mga hindi pare-parehong speed ramp.

Stage 4 – Traceability

Mag-print ng 2D Data Matrix code sa bawat PCBA na naglalaman ng:

• Code ng petsa ng produksyon (YYWW)
• Pag-calibrate checksum
• MOSFET lot number (mula sa papasok na inspeksyon)

I-scan ang code na ito sa panahon ng huling pagpupulong. Kung may nangyaring pagkabigo sa field, maaari kang mag-trace sa isang partikular na batch ng bahagi at mga apektadong unit lang ang gagawing muli.

Mga Target ng Produksyon para sa Massage Gun PCBA

Ang isang maayos na ginawang massage gun na PCBA ay naghahatid ng 2800 RPM sa ilalim ng pagkarga, nagsasara sa stall sa loob ng 500 ms, at nakakaligtas sa 500 na pag-charge. Sundin ang pamamaraang ito, i-audit ang bawat hakbang, at hihigit ang iyong mga produkto sa mga kakumpitensya na lumalaktaw sa pag-calibrate o kulang sa pagtukoy sa gate drive.
