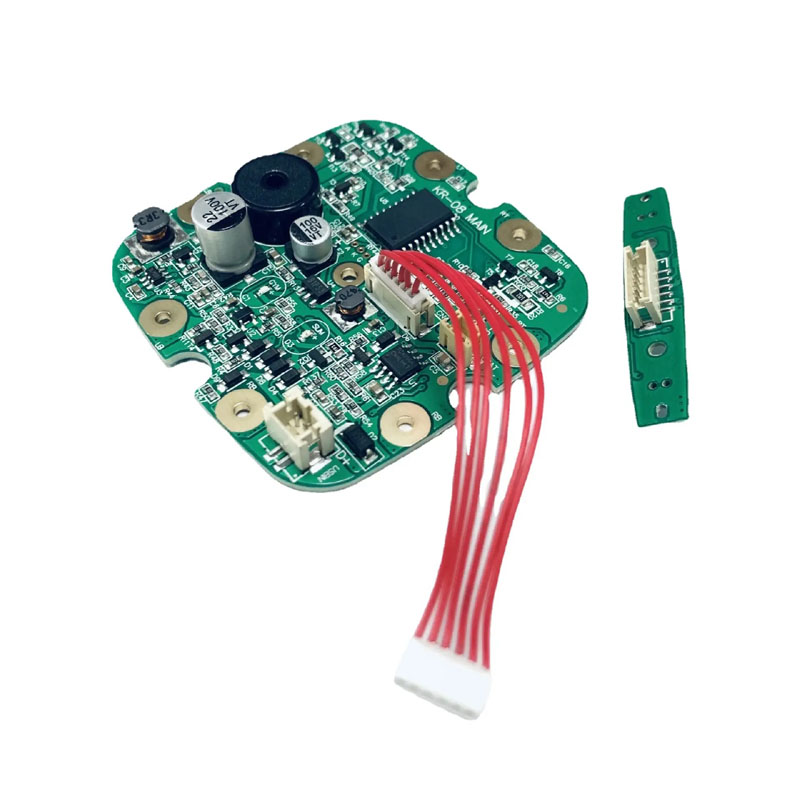

Water flosser PCBA

Mga Pangangailangan at Klasipikasyon sa Kapaligiran

Gumagana ang isang water flosser sa matinding mga kapaligiran sa banyo na nailalarawan sa pamamagitan ng direktang pag-splash ng tubig, mataas na singaw sa paligid, at mga agresibong pagkakalantad ng kemikal, gaya ng toothpaste at mouthwash residues. Ang mga karaniwang electronics ay mabilis na pumapasok sa kaagnasan, mga parasitic leakage current, at mga electrical short circuit sa mga kondisyong ito.

Ang aming mga engineered na solusyon sa PCBA ay partikular na binuo upang makayanan ang mga matinding stressor sa kapaligiran, na ginagarantiyahan ang isang maaasahang 3-taong operating product lifecycle.

Pagbabawas ng mga Panganib sa Substrate

Mga Kinakailangang Sertipikasyon Built-In: Ang lahat ng water flosser PCBA fabrication ay sumusunod sa mga regulasyon ng appliance na ipinag-uutos sa buong mundo: IEC 60335-1 (Kaligtasan ng Appliance sa Bahay), UL 60730-1 (Mga Automatic Electrical Controls), IPX4/IPX7 Minimum Ingress Protection, at REACH / RoHS na chemical resistance na pamantayan para sa wet environment.

Pagpili ng Base Laminate at Arkitekturang Copper

Ang pagpili ng base laminate ay tumutukoy sa pangmatagalang integridad ng PCBA sa ilalim ng patuloy na pagkakalantad sa kahalumigmigan. Ang karaniwang FR-4 ay madaling sumisipsip ng singaw ng tubig sa pamamagitan ng hilaw na cut board na mga gilid at nilagyan ng mga barrel, na humahantong sa mga sakuna na Conductive Anodic Filament (CAF) na mga short circuit sa loob ng 12 buwan.

Mga Laminate Grades Kumpara

• Standard FR-4: Pagsipsip ng Tubig 0.10%–0.20%, TG 130°C–140°C. Angkop para sa mga tuyong lugar lamang. Iwasan ang paggamit ng water flosser dahil nag-trigger ito ng mabilis na pagkabigo ng CAF.

• High TG FR-4 [Our Core Selection]: Water Absorption 0.08%–0.12%, TG 170°C. Mainam na pagpipilian para sa mahalumigmig, pasulput-sulpot na mga profile ng kahalumigmigan.

• Halogen-Free High TG FR-4 [Inirerekomenda]: Pagsipsip ng Tubig 0.05%–0.08%, TG 150°C. Eco-friendly na build na may mahusay na moisture resilience.

• Polyimide: Pagsipsip ng Tubig 0.02%–0.04%, TG 250°C. Premium na opsyon para sa permanenteng wet exposure o rigid-flex zones.

Timbang ng Copper at Mga Detalye ng Plating

• Panlabas na Layer na Copper: Minimum na 1 oz (35 µm) upang magbigay ng na-optimize na anti-corrosion margin.

• Inner Layer Copper: Minimum na 0.5 oz (18 µm) para ma-secure ang integridad ng signal laban sa internal interference ng motor.

• Plated Through-Hole (PTH): Minimum na 25 µm na kapal ng copper plating sa loob ng mga barrel upang bumuo ng hermetic, airtight moisture seal.

• Surface Finish: Mahigpit na ginagamit ang ENIG (Electroless Nickel Immersion Gold). Lubos naming ipinagbabawal ang HASL (Hot Air Solder Leveling) para sa mga water flosser na PCBA dahil ang nakalantad na tin-lead alloy ay nabubulok sa mga singaw ng mouthwash sa loob ng 90 araw.

Layer Stack-Up at Mechanical Design

Depende sa iyong arkitektura ng produkto, naghahatid kami ng mga pinasadyang multi-layer na configuration para labanan ang high-frequency pump noise (EMI) at mga limitasyon sa structural spacing:

• Basic Tier (Button and Pump Only): Binuo sa isang na-optimize na 2-Layer High TG FR-4 substrate, binabalanse ang cost-efficiency na may mataas na grade na industrial moisture defense.

• Smart/Premium Tier (Pressure Sensor, LCD/LED Display, Bluetooth, USB-C Fast Charging): Nilikha gamit ang 4-Layer Stackup. Pinoprotektahan ng dalawahang panloob na solid ground planes ang mga sensitibong signal ng MCU mula sa pump EMF at kumikilos bilang isang tiyak na pisikal na bloke laban sa internal moisture diffusion.

Kapal at Rigid-Flex Integration

• 1.0 mm Kapal: Idinisenyo para sa compact, ergonomic handheld handle na nangangailangan ng structural agility at drop resistance.

• 1.6 mm Kapal: Idinisenyo para sa mga base station sa countertop; nag-aalok ng maximum rigidity at ang pinakamababang native water vapor diffusion rate.

• Espesyalisasyon ng Rigid-Flex PCB: Para sa mga ultra-premium na compact handle, sinusuportahan namin ang rigid-flex construction kung saan kumokonekta ang baterya sa pamamagitan ng flexible polyimide tail na pinoprotektahan ng coverlay. Tinatanggal nito ang mga harness ng wire na madaling masira at makabuluhang na-upgrade ang pangkalahatang rating ng IPX ng assembly.

Dual-Defense: Conformal Coating at Component Sealing

Robotic Selective Conformal Coating

Kahit na ang pinakamahusay na substrate ay nangangailangan ng airtight surface coat upang mabuhay araw-araw na kahalumigmigan ng banyo.

• Precision Multi-Axis Automated Spraying: Ang aming mga automated na robotic na linya ay naglalagay ng pare-parehong protective layer habang tiyak na tinatakpan ang mga lugar na dapat manatiling hindi naka-coated, tulad ng mga Type-C port, contact ng baterya, at buzzer port.

• UV Inspection na may 0.1% Fluorescing Dye: Isang espesyal na UV indicator dye ang pinaghalo sa coating, na nagbibigay-daan sa mga high-speed optical automated scanner na i-verify ang unipormeng minimum na kapal na 25 µm nang walang pinhole gaps.

Mga Detalye ng Component-Level Interface Sealing

1. USB-C Port: Nilagyan ng silicone compression gasket at rubber cap, na nakakakuha ng IPX4 sealing kapag nakasara ang port.

2. Mga Tactile Switch: Over-molded na may matibay na rubber boot sa ibabaw ng simboryo para matamaan ang IPX5 localized ingress defense.

3. Pump Connector: Ganap na nakapaloob sa pamamagitan ng epoxy potting compound fill para sa kumpletong proteksyon ng pansamantalang submersibility ng IPX7.

4. Nagcha-charge ng Mga Contact Pin (Pogo Pins): Mahigpit na tinukoy na may 30 µ inch na minimum na heavy gold-plating (Hard Gold) at O-ring seal. Ang mga karaniwang nickel-plated pin ay nabubulok at nabigo sa loob ng 6 na buwan ng araw-araw na pag-charge sa isang basang banyo. Ang aming mga mabibigat na tab na ginto ay nakatiis sa 20,000 basa na mga siklo ng koneksyon nang walang pagkasira ng paglaban sa pakikipag-ugnay.

Mahigpit na Daloy ng Pagsubok sa Kalidad ng Produksyon

Ang bawat manufactured lot ng Unixplore water flosser PCBA ay dapat pumasa sa isang serye ng masinsinang pagsusuri sa kalidad ng moisture-simulation bago ipadala:

1. Humidity Environmental Soak: 48 oras sa 40°C at 93% RH (non-condensing). Pamantayan sa pagpasa: Walang nakikitang oksihenasyon; Insulation Resistance (IR > 10 MΩ) sa pagitan ng alinmang dalawang network.

2. IPX4 Water Spray Test: 10 minuto ng tuluy-tuloy na oscillating multi-angle tube spray upang i-verify ang zero fluid na pagpasok sa ilalim ng mga layer ng coating.

3. High-Voltage Insulation Check: Paglalapat ng 500V DC sa pagitan ng mga pangunahing terminal ng baterya at ng ground plane upang kumpirmahin ang IR > 50 MΩ post-humidity na magbabad.

4. Pag-verify ng Pag-andar pagkatapos ng Stress: Buong cycle na pag-andar ng bomba sa ilalim ng pagkarga. Ang mga zero micro-controller (MCU) reset, timing stutters, o false starts ay pinahihintulutan.

FAQ sa Engineering at Mga Teknikal na Brief

Maaari ba akong gumamit ng karaniwang FR-4 para sa isang water flosser na PCBA kung maglalagay ako ng makapal na layer ng conformal coating upang mabawasan ang mga gastos?

A: Talagang hindi. Ito ay isang karaniwang bitag sa pagmamanupaktura na humahantong sa mataas na mga rate ng pagbabalik sa field. Ang conformal coating ay hindi makakapag-seal ng tatlong kritikal na landas:

1. Uncoated Via Barrels: Ang singaw ng tubig ay naglalakbay sa gilid sa inner glass fiber weave ng standard FR-4 sa pamamagitan ng capillary action, na umaabot sa mga component pad mula sa ilalim. Pagkatapos ng paulit-ulit na pag-ikot ng halumigmig, ang mga puting conductive salt residues ay nabubuo, na nag-bridging ng mga bahagi.

2. Mga Ruta na Gilid (Edge Wicking): Ang pagruruta ng board ay nag-iiwan ng mga hilaw na gilid ng laminate na nakalantad. Ang pag-igting sa ibabaw ay nagiging sanhi ng pag-urong ng mga coatings mula sa matutulis na sulok, na nag-iiwan ng 0.5 mm na micro-gaps kung saan pumapasok ang singaw ng banyo.

3. Undersides ng Component: Sinasaklaw ng coating ang panlabas na shell ngunit hindi perpektong tumagos sa ilalim ng mga low-profile na SMT capacitor at resistors. Ang na-trap na moisture ay nag-hydrolyze ng mga residue ng flux, na lumilikha ng ionic na kontaminasyon na nagiging sanhi ng kusang-loob, hindi na-prompt na pagsisimula ng pump.

   Ang Aming Solusyon: Ang High TG FR-4 na may ENIG at edge-bead epoxy dispensing ay nagbibigay ng tatlong-layer na proteksyon na madaling makaligtas sa loob ng 3 taon sa 95% RH.

Ang iyong Turnkey EMS Partner: Uniexplore Electronics

Kapag pumipili ng water flosser PCBA supplier, ang pangmatagalang pagiging maaasahan ng engineering at mahigpit na kontrol sa kalidad ay kritikal. Ang Unixplore Electronics ay nagbibigay ng mga advanced na kakayahan at pang-industriyang imprastraktura upang buhayin ang iyong disenyo nang walang putol:

l One-Stop Turnkey EMS Services: Pinamamahalaan namin ang iyong buong lifecycle ng produkto, mula sa schematic optimization at component DFM review hanggang sa global parts procurement, SMT at DIP assembly, firmware programming, functional testing (FCT), automated conformal coating, final box building, at specialized packaging.

l Mga Certified Quality Standards: Ang aming buong manufacturing ecosystem ay certified sa ISO 9001:2015, at lahat ng electronic assembly practices ay mahigpit na sumusunod sa international IPC-A-610E standard, na inaalis ang panganib ng cold solder joints o component misalignment.

l Advanced In-House Production Power: Nagpapatakbo kami ng isang anti-static na manufacturing plant na sumasaklaw sa mahigit 3,000 metro kuwadrado, na sinusuportahan ng 20 ekspertong R&D at mga inhinyero ng proseso. Mga tampok ng aming pasilidad:

1. 6 High-Speed ​​Yamaha SMT Production Lines

2. 4 Precision DIP Assembly Lines na may Wave Soldering

3. 2 Espesyal na Burn-In / Aging Test Room

4. 2 Mataas at Mababang Temperatura na Alternating Humid Heat Test Chambers, na tinitiyak na ang lahat ng pagsusuri sa pagpapatunay sa kapaligiran ay komprehensibong ginagawa sa loob ng bahay.

l Flexible Order Scaling (Walang MOQ): Ang aming maliksi na mga framework sa produksyon ay na-optimize upang suportahan ang iyong paglago. Nagpapanatili kami ng mahigpit na No Minimum Order Quantity (No MOQ) na patakaran, na nagbibigay-daan sa amin na pangasiwaan ang mabilis na pagsubok sa prototype, maliliit na pilot run, at malalaking dami ng mass-production na may parehong elite precision.

l Global Reach and Communication: Ang aming international technical sales team ay ganap na matatas sa English, French, Russian, at Arabic. Sa malalim na karanasan sa paghahatid ng mga high-end na merkado, kabilang ang Western Europe (35%), North America (20%), at Oceania (20%), lubos naming nauunawaan ang mga pamantayan sa pagsunod sa kaligtasan ng personal na pangangalaga sa kaligtasan sa buong mundo.

Makipag-ugnayan sa Amin: Ipadala ang iyong customized na water flosser na disenyo ng PCB, listahan ng BOM, o mga katanungan sa DFM sa aming engineering desk. Magbibigay ang aming team ng isang komprehensibong pagsusuri sa manufacturability at isang na-optimize na turnkey quotation sa loob ng 24 na oras.
