Pag-iwas sa Grounding Pitfalls at Screw Debris: Mga Alituntunin sa Disenyo para sa Mga PCBA na High-Reliability Motor Control

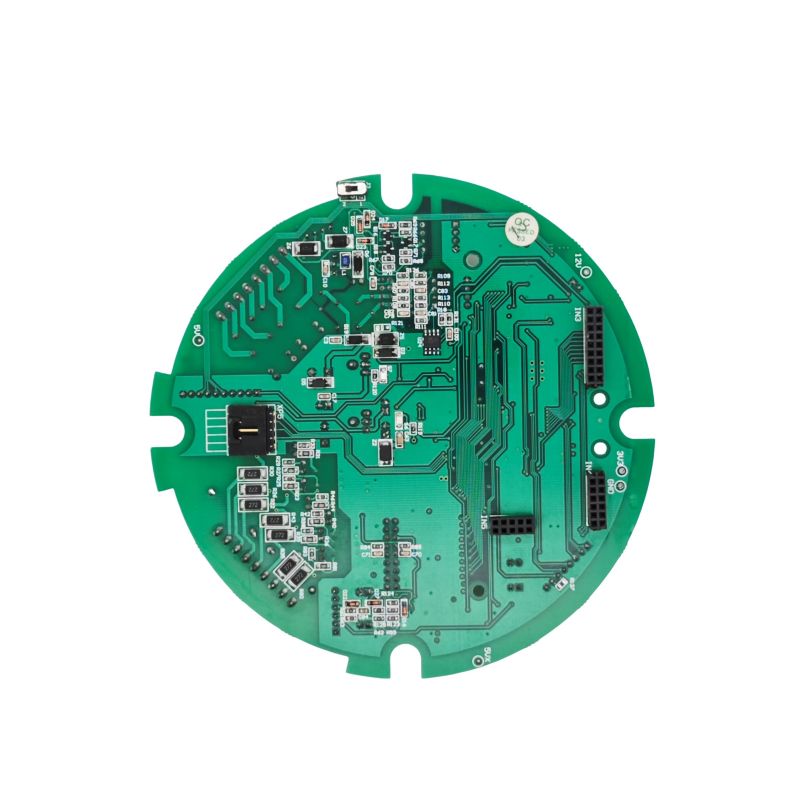

Kontrol ng Motor PCBA Ang (Printed Circuit Board Assembly) ay ang pangunahing enabler ng precision motion control sa industrial automation, robotics, bagong energy vehicle, at smart home appliances. Pinagsasama-sama ng praktikal na gabay na ito ang mga pangunahing insight mula sa pagpili ng arkitektura, layout ng PCB, pagpupulong, at pag-verify, na tumutulong sa mga inhinyero at tagapamahala ng produkto na maiwasan ang mga karaniwang pitfalls at matiyak ang isang maayos na paglipat mula sa prototype patungo sa paggawa ng mataas na dami.

1. Yugto ng Disenyo: Arkitektura at Pagpili ng Bahagi

1.1 Custom vs. Standard Solutions

Sa pagsisimula ng proyekto, suriin kung magpapatibay ng isang custom na PCBA o isang karaniwang module na wala sa istante. Bagama't ang custom na PCBA ay nagkakaroon ng mas mataas na halaga ng NRE (Non-Recurring Engineering), pinapagana nito ang pag-optimize para sa mga partikular na uri ng motor—gaya ng BLDC, stepper, o servo—at mga tumpak na target ng performance (hal., katumpakan ng bilis/torque sa loob ng ±0.5%). Nag-aalok din ang mga custom na solusyon ng higit na kahusayan sa pagsasama ng system (kadalasang lumalagpas sa 95%) at pangmatagalang pagiging maaasahan sa ilalim ng malupit na mga kondisyon sa pagpapatakbo.

1.2 Core Chipset at Pagpili ng Topology

• Processor: Ang isang 32-bit na MCU na may mga nakalaang motor-control peripheral (hal., ARM Cortex-M4 core) ay lubos na inirerekomenda na pangasiwaan ang computationally intensive algorithm tulad ng Field-Oriented Control (FOC) na may real-time na tugon.

• Driver at Power Stage:

• Para sa mga high-integration na disenyo, pumili ng mga ganap na pinagsama-samang BLDC driver IC (hal., TI MCF831xC series) na pinagsama ang mga gate driver at power FET. Pinapasimple nito ang panlabas na circuitry, ngunit nag-uutos ng maingat na pag-decoupling—hindi bababa sa limang kritikal na capacitor (VM-PGND, CPH-CPL, atbp.) ang dapat ilagay sa bawat datasheet para matiyak ang stable na operasyon.

• Para sa mga high-power na application (hal., >50A), mas gusto ang mga discrete MOSFET/IGBT na may dedikadong gate driver. Isaalang-alang ang mga wide-bandgap na device (SiC o GaN) para makamit ang mas mataas na switching frequency at mabawasan ang mga pagkalugi.

2. Layout ng PCB: Ang Sining ng Pagpigil sa Ingay at Pamamahala ng Thermal

Ang motor control board ay likas na isang mixed-signal at power-intensive assembly. Ang hindi magandang layout ay ang nangungunang sanhi ng mga pagkabigo ng EMC at pagbabalik ng field.

2.1 Circuit Partitioning at Grounding Strategy (Kritikal)

Golden Rule: Pisikal na ihiwalay ang power ground mula sa signal ground.

• Zoning: Hatiin ang PCB sa tatlong natatanging rehiyon:

• Noisy Zone: Power inverter, relay, at gate-drive loops.

• Digital Zone: MCU, mga interface ng komunikasyon (CAN, UART, SPI).

• Analog Zone: Kasalukuyang/boltahe sensing, encoder/resolver input. Ilayo ang mga high-frequency na PWM trace mula sa mga sensitibong analog na feedback path.

• Pagpapatupad ng Grounding:

• Mag-ampon ng isang puntong grounding o split-ground-plane approach.

• Ikonekta ang digital at analog grounds sa isang punto malapit sa ADC reference pin.

• Ihiwalay ang power ground (maingay) at ikonekta ito sa system star-ground point sa pamamagitan ng isang low-impedance na landas, na pumipigil sa malalaking transient na alon mula sa pagkasira ng mga signal ng kontrol.

• Stack-up Recommendation: Ang isang 4-layer board ay mainam kapag pinahihintulutan ng badyet. Gumamit ng nakalaang mga layer ng lupa na katabi ng pangunahing bahagi ng bahagi upang magbigay ng mga low-inductance return path at likas na kalasag. Para sa 2-layer na disenyo, gumamit ng malawak na pagbaha sa lupa at panatilihing maikli at malapad ang mga bakas ng kuryente hangga't maaari.

2.2 Power Loops at Thermal Dissipation

• Lapad ng Trace at Lugar ng Loop: Dapat na maikli at malapad ang DC bus at three-phase na mga bakas ng output upang makatiis ng mataas na di/dt. Ang mga pares ng signal ng gate-drive ay dapat tumakbo parallel at malapit sa kaukulang MOSFET source terminal upang mabawasan ang parasitic inductance.

• Pamamahala ng Thermal: Gumamit ng thermal vias para mahusay na magsagawa ng init mula sa mga power device patungo sa mga panloob na eroplanong tanso o mga heatsink pad sa ilalim ng layer. Ilapat ang mga pagbubukas ng solder-mask (nakalantad sa tanso) sa mga high-current na path para i-enable ang auxiliary heatsink attachment.

3. Pagpupulong at Paggawa: Hindi Napansin Ngunit Mga Kritikal na Detalye

3.1 Katatagan ng Supply-Chain sa Pagpaplano ng BOM

Bago ang pagsasapinal ng BOM (Bill of Materials), magsagawa ng pagsusuri sa panganib sa supply para sa mga long-lead na item gaya ng mga MCU at communication transceiver. Kung posible, magreserba ng mga kahaliling footprint na tumutugma sa pin sa layout para maiwasan ang mga paghinto ng produksyon na dulot ng mga pagkaantala ng isang pinagmumulan ng supplier.

3.2 Kalinisan ng Screw Fastening (Isang Madalas ngunit Binabalewala na Failure Mode)

Sa panahon ng pagpupulong ng PCBA ng motor controller, ang mga metal na debris na dala ng mga turnilyo ay isang nakatagong pamatay na nagdudulot ng mga short circuit at pagkasira ng insulation.

• Panganib: Ang mga particle ng metal mula sa mga nanginginig na screw feeder ay maaaring mahulog sa mga high-density na IC pin o sa pagitan ng mga katabing bakas, na humahantong sa mga pasulput-sulpot na pagkabigo o mga agarang short circuit sa power-up.

• Countermeasures:

• Palitan ang tradisyonal na vibratory bowl feeder ng mga step-type feeder para mabawasan ang friction-induced particle generation.

• Magpakilala kaagad ng istasyon ng pag-alis ng alikabok ng vacuum bago ang hakbang sa pag-fasten.

• Gumamit ng mga matatalinong electric screwdriver na may real-time na torque at angle monitoring para maiwasan ang under-torquing (floating) o thread stripping.

4. Pagsubok at Pagpapatunay: Higit pa sa "Iikot ba Ito?"

1. Functional Test (FCT): Sa ilalim ng mga kondisyong naka-load, i-verify ang oras ng pagtugon ng overcurrent at overtemperature na proteksyon—hal., pagtiyak na ma-trigger ang pag-shutdown ng driver sa loob ng <10µs. I-validate din ang dynamic na power derating logic habang bumababa ang boltahe.

2. Electromagnetic Compatibility (EMC) Pre-Compliance: Ang mga conducted at radiated emissions (CE/RE) ay mga karaniwang sakit na punto. Kung mangyari ang mga pagkabigo, suriin muna kung ang isang wastong na-rate na TVS diode at common-mode choke ay inilalagay sa power input, at i-optimize ang PWM switching slew rate sa pamamagitan ng pagsasaayos ng mga resistor ng gate.

3. Pangmatagalang Pagiging Maaasahan: Magsagawa ng thermal cycling at tuluy-tuloy na pagpapatakbo ng mga pagsubok upang i-verify ang integridad ng solder-joint at ang pagkabawas ng bahagi sa ilalim ng pinakamataas na temperatura sa paligid.

Pagdidisenyo ng isang maaasahangKontrol ng Motor PCBAsa panimula ay isang tatsulok na trade-off sa electrical performance, thermodynamics, at electromagnetic compatibility. Bawat desisyon—mula sa clear circuit partitioning at disiplinadong saligan, hanggang sa mahigpit na kontrol sa kalinisan ng assembly—ay tumutukoy sa pangmatagalang katatagan ng produkto sa mga mapaghamong pang-industriyang kapaligiran. Sa pamamagitan ng pagpapatupad ng mga diskarte na nakabalangkas sa gabay na ito, maaari mong makabuluhang bawasan ang mga rate ng pagkabigo, paikliin ang mga siklo ng pag-unlad, at pahusayin ang pangkalahatang katatagan ng iyong sistema ng kontrol ng motor.
