Ang Maikling Sagot: Depende Ito sa Iyong Aplikasyon

Sa 20 taong karanasan sa power electronics at pagsusuri ng pagkabigo sa mga pang-industriyang drive, EV controllers, at servo system, naidokumento ko kung paano nagagawa o sinisira ng mga desisyon sa paghihinang ang pagiging maaasahan ng kontrol ng motor. Ang gabay na ito ay nagbibigay ng data ng engineering, comparative table, at field-tested na rekomendasyon.

Ang paghihinang na walang lead ay ipinag-uutos para sa karamihan ng mga komersyal na produkto ng kontrol ng motor na ipinapadala sa mga regulated market (EU, China, Korea). Gayunpaman, umiiral ang mga exemption para sa mga automotive under-hood application, aerospace, at ilang partikular na pang-industriya na drive kung saan ang pagiging maaasahan ay na-override ang mga kinakailangan sa regulasyon.

Mga Teknikal na Pagkakaiba: Lead vs. Lead-Free Solder

Ang pag-unawa sa mga materyal na katangian ay nagpapaliwanag kung bakit mahalaga ang desisyong ito para sa mga PCBA ng kontrol ng motor.

Komposisyon ng Alloy at Mga Punto ng Pagkatunaw

Paghahambing ng Pagkakaaasahan sa Mekanikal

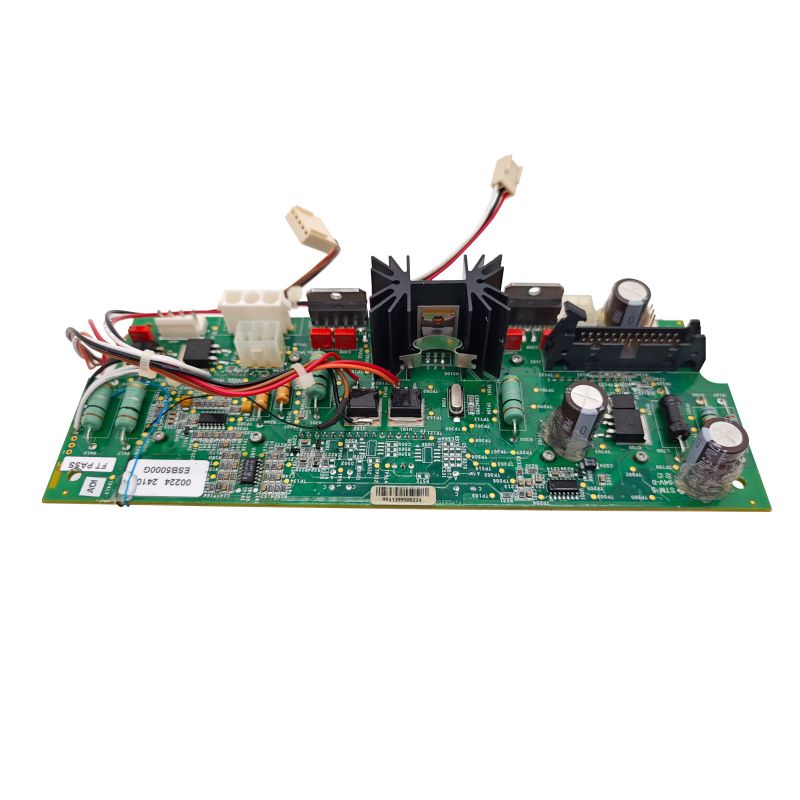

Bakit Nahaharap ang Mga Motor Control PCBA sa Mga Natatanging Hamon sa Paghihinang

Ang mga motor control assemblies ay nakakaranas ng mga stress na hindi nakatagpo ng karamihan sa mga PCB. Ang tatlong salik na ito ay ginagawang kritikal ang pagpili ng paghihinang.

1. Mataas na Vibration Environment

Ang mga motor controller na direktang naka-mount sa mga pump, compressor, o EV ay nakakaranas ng tuluy-tuloy na mekanikal na paggulo. Isang dokumentadong pag-aaral ang naghambing ng magkaparehong mga PCBA na may lead vs. lead-free na solder:

- Lead na pagpupulong:Mga unang pagkabigo pagkatapos ng 40 oras ng 6g random na panginginig ng boses (component leg fracture)

- Pagpupulong na walang lead:Parehong failure mode pagkatapos lamang ng 4 na oras ng magkaparehong vibration

Ang dahilan? Ang walang lead na panghinang ay nabawasan ang ductility. Kapag hindi nabaluktot ang joint, ang vibration stress ay tumutuon sa component lead, na nagiging sanhi ng maagang pagkabali.

2. Extreme Thermal Cycling

Ang mga motor drive ay gumagawa ng init. Pagkatapos ay huminto ang mga motor. Pagkatapos ay magsisimula silang muli. Ang isang tipikal na pang-industriyang drive cycle mula -40°C hanggang +125°C libu-libong beses.

Lead na panghinangtinatanggap ang hindi pagkakatugma ng CTE (coefficient of thermal expansion) sa pagitan ng mga bahagi at PCB sa pamamagitan ng ductility.

Walang lead na panghinangbumubuo ng mas makapal, mas malutong na mga intermetallic compound (IMC) sa magkasanib na interface. Ang sobrang paglaki ng IMC ay nagpapahina sa interface at nagpapabilis sa pagsisimula ng crack.

3. Mataas na Agos at Pag-init ng Joule

Ang mga PCBA ng kontrol sa motor ay nagdadala ng tuluy-tuloy na agos mula 5A hanggang 200A+. Ang bawat solder joint ay nakakaranas ng self-heating mula sa I²R loss.

Ang pangunahing pagkakaiba ay hindi paglaban ngunit kung paano pinangangasiwaan ng joint ang thermal cycling stress sa paglipas ng panahon.

Kapag KAILANGAN Mong Gumamit ng Lead-Free Solder

Ang mga kinakailangan sa regulasyon ay nag-iiwan ng maliit na puwang para sa pagpili sa mga sitwasyong ito.

Mga Market na Sumusunod sa RoHS

Pinaghihigpitan ng EU, China, South Korea, at marami pang ibang hurisdiksyon ang lead sa electronics sa 0.1% ayon sa bigat ng homogenous na materyal. Ang mga produktong ibinebenta sa mga pamilihang ito ay dapat gumamit ng walang lead na panghinang maliban kung may partikular na pagbubukod.

Mga Kontrol ng Consumer at Komersyal na Motor

Mga gamit sa bahay (mga washing machine, HVAC fan, refrigerator compressor)

Mga power tool na may mga motor drive

Komersyal na HVAC controllers

Robotics para sa hindi pang-industriya na paggamit

Paggawa na Nakaharap sa I-export

Kung gumagawa ka ng mga motor control PCBA para sa pandaigdigang pamamahagi, ang pagpapanatili ng hiwalay na lead at lead-free na mga linya ng produksyon ay lumilikha ng pagiging kumplikado ng imbentaryo at mga panganib sa kalidad. Ang pinag-isang pagpoproseso na walang lead ay ang praktikal na pagpipilian.

Kailan Mo Mabibigyang-katwiran ang Leaded Solder (Mga Exemption)

Kwalipikado ang ilang partikular na aplikasyon para sa mga exemption ng RoHS o ganap na nasa labas ng saklaw ng regulasyon.

Automotive Under-Hood Electronics

Exemption 7(c)-I(may bisa hanggang sa hindi bababa sa 2026) ay nagbibigay-daan sa lead sa high-reliability na automotive electronics kung saan ang mga alternatibong walang lead ay kulang sa napatunayang pagiging maaasahan.

Ang real-world na data mula sa Tier-1 na mga supplier ay nagpapakita ng:

• Ang mga lead-free na joint sa mga engine control unit ay nagpapakita ng mas maagang pagsisimula ng crack sa ilalim ng thermal cycling
• Ang pagbuo ng tin whisker sa purong tin finish ay lumilikha ng mga short-circuit na panganib sa mga selyadong ECU
• Maraming mga automotive OEM ang patuloy na tumutukoy sa lead solder para sa mga module na kritikal sa kaligtasan

Aerospace at Militar

Kumpletong exemption. Hindi kailangan ang lead-free solder para sa aviation, defense, o space application. Ang mga sektor na ito ay patuloy na gumagamit ng Sn63/Pb37 batay sa mga dekada ng data ng pagiging maaasahan.

Mga Industrial Motor Drive (10+ Taon na Mga Kinakailangan sa Buhay)

Kapag ang motor controller ay kailangang gumana nang 15+ taon sa isang pabrika na hindi naka-air condition (-20°C hanggang +70°C ambient), nananatiling konserbatibong pagpipilian ang lead solder. Ang pangmatagalang data ng thermal fatigue para sa lead-free sa mga kundisyong ito ay umuunlad pa rin.

Medikal na Kagamitang (Non-Implantable)

Mayroong mga exemption para sa maraming mga medikal na elektronikong device kung saan ang pagiging maaasahan ay direktang nakakaapekto sa kaligtasan ng pasyente.

Pag-aayos at Pagpapalit ng mga Bahagi

Ang mga kapalit na PCBA para sa mga kasalukuyang kagamitan na may lead-solder ay dapat gumamit ng lead solder upang mapanatili ang pagkakatugma ng metalurhiko sa mga umiiral na joints at mga bahagi.

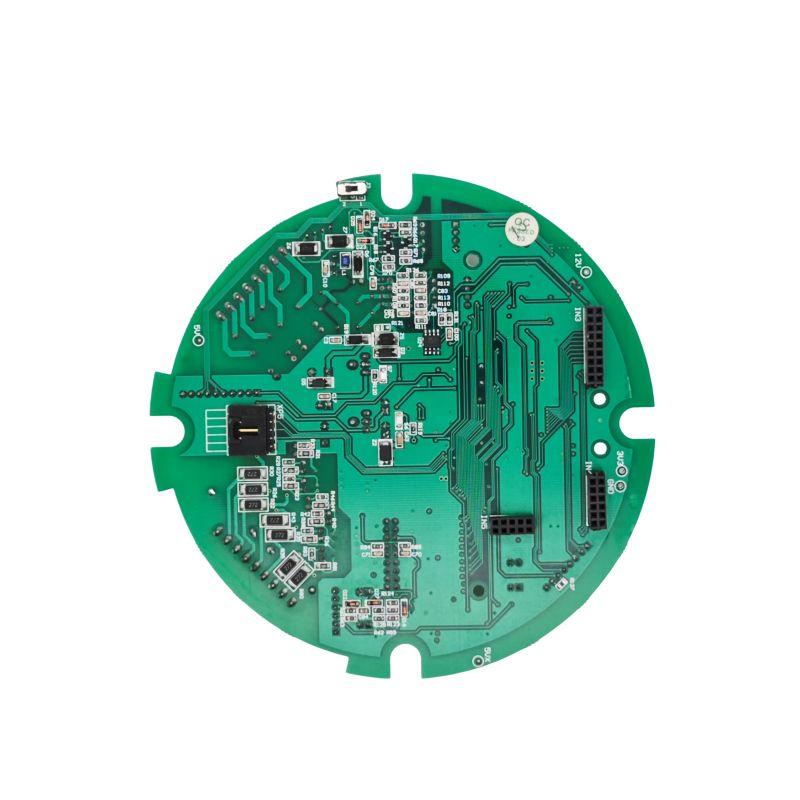

Mga Kritikal na Pagsasaalang-alang sa Bahagi para sa Motor Control PCBA

Hindi lahat ng bahagi ay pinahihintulutan ang walang lead na temperatura ng paghihinang. Ang limang kategoryang ito ay nangangailangan ng espesyal na atensyon.

1. Mga Bahaging Sensitibo sa Temperatura

Ang walang lead na reflow ay tumataas sa 245°C hanggang 260°C—na higit na mataas kaysa sa lead na 220°C hanggang 230°C.

2. Mga Bahagi na may Purong Tin Finish

Ang mga purong tin finish (karaniwan sa mga sangkap na walang lead) ay maaaring tumubo ng mga conductive whisker sa paglipas ng panahon—isang kritikal na panganib para sa mga kontrol ng motor na may mahigpit na espasyo ng bahagi.

Mga diskarte sa pagpapagaan:

- Tukuyin ang NiPdAu o matte na tin-bismuth finish sa halip na purong lata

- Maglagay ng conformal coating sa lahat ng solder joints

- Iwasan ang purong lata sa mga bahagi sa mga lugar na may mataas na density

3. Umiiral na Imbentaryo ng Mga Nangunguna na Bahagi

Ang paggamit ng mga lead-solder na bahagi (hal., SnPb-plated na mga lead) sa proseso ng pagpupulong na walang lead ay lumilikhahindi pagkakatugma ng proseso:

Ang component finish ay natutunaw sa 183°C, ngunit ang lead-free solder ay nangangailangan ng 245°C+

Maaaring mag-oxidize o matunaw ang component finish bago mabuo ang solder joint

Resulta: hindi mapagkakatiwalaang joints, head-in-pillow defects, at field failures

Panuntunan:Gumamit ng mga bahagi na na-rate para sa proseso ng paghihinang na kanilang mararanasan.

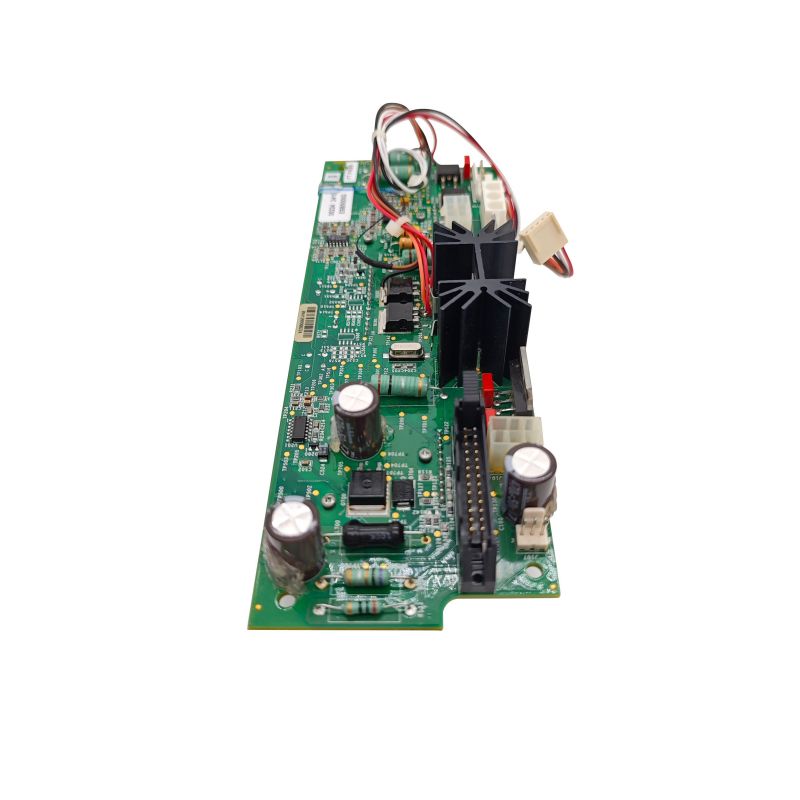

Pinakamahuhusay na Kasanayan para sa Lead-Free Motor Control PCBA

Kung kailangan ang lead-free, ang mga kasanayang ito ay nagpapalaki ng pagiging maaasahan.

PCB Surface Finish Selection

Rekomendasyon:Nagbibigay ang ENIG ng pinakamahusay na basa at pinakamahabang buhay ng istante para sa pagpupulong na walang lead.

Reflow Profile Optimization

Ang isang hindi mahusay na na-optimize na lead-free reflow profile ay lumilikha ng malamig na mga joint, void, at malutong na IMC.

Pagpapagaan ng Vibration para sa Lead-Free Joints

Dahil sa pinababang ductility ng lead-free sa vibration, gawin ang mga karagdagang hakbang na ito:

1. Potting / Encapsulation:Punan ang enclosure sa paligid ng mga high-mass na bahagi (mga connector, transformer, malalaking capacitor) ng silicone o urethane potting compound. Inililipat nito ang stress ng vibration palayo sa mga solder joints.

2. Mga sangkap na nakadikit sa malagkit:Gumamit ng epoxy o silicone adhesive sa ilalim ng malalaking surface-mount device (inductors, aluminum capacitors).

3. Bawasan ang taas ng standoff ng bahagi:Ang matataas na bahagi na may mahabang lead ay nagsisilbing vibration levers. Tukuyin ang mga low-profile na bahagi kung posible.

Mga FAQ ng Motor Control PCBA

Nasa ibaba ang tatlong teknikal na tanong mula sa mga taga-disenyo ng motor drive at mga inhinyero sa pagmamanupaktura.

Q1: Nagdidisenyo ako ng electric vehicle motor controller para sa Tier-1 automotive supplier. Maaari ba akong gumamit ng lead-free solder?

A:Oo, ngunit may makabuluhang pagsubok sa kwalipikasyon. Karamihan sa mga Tier-1 na automotive supplier ay kasalukuyang gumagamit ng lead-free solder para sa mga bagong disenyo dahil kinakailangan ang pagsunod sa RoHS para sa mga sasakyan sa EU-market. Gayunpaman, may mga exemption para sa under-hood electronics kung saan nananatiling hindi kumpleto ang data ng pagiging maaasahan na walang lead.

Dapat kasama sa iyong plano sa kwalipikasyon ang:

Praktikal na payo:Maraming automotive OEM ang patuloy na tumutukoy sa lead solder para sa mga under-hood na ECU gamit ang umiiral nang RoHS exemption. Makipag-usap sa iyong customer bago gumawa ng lead-free. Kung mandatory ang lead-free, tukuyin ang ENIG surface finish at conformal coating para sa lahat ng assemblies.

Q2: Nabigo ang aking pang-industriya na motor drive pagkatapos ng 18 buwan na may mga basag na solder joint sa anim na power MOSFET. Ang pagpupulong ay gumagamit ng SAC305 na walang lead na panghinang. Ano ang naging mali?

A:Ito ay isang klasikong thermal fatigue failure. Narito ang diagnostic sequence:

Hakbang 1 - Suriin ang mga lokasyon ng crack:Sa ilalim ng mikroskopyo, tingnan ang interface sa pagitan ng MOSFET lead at ng solder fillet. Kung ang crack ay tumatakbo sa intermetallic compound (IMC) layer, ang IMC ay lumaki nang masyadong makapal sa panahon ng reflow.

Hakbang 2 - Suriin ang iyong reflow profile:Para sa SAC305, ang oras sa itaas ng liquidus (TAL) ay dapat na 60 hanggang 90 segundo ang maximum. Kung ang iyong TAL ay lumampas sa 120 segundo, ang kapal ng IMC ay maaaring lumampas sa 10µm (ang brittle zone ay magsisimula sa itaas ng 5µm).

Hakbang 3 - Sukatin ang pagtaas ng temperatura sa MOSFET drain pad:Gamit ang isang infrared camera, sukatin ang temperatura ng pad sa buong pagkarga. Kung ito ay lumampas sa 110°C, ang thermal cycling delta (ΔT) ay masyadong malaki.

Hakbang 4 - Suriin para sa single-point mounting:Ang mga power MOSFET na may malalaking thermal pad (DPAK, D2PAK, TO-263) na walang thermal vias o may mga void sa ilalim ng pad ay nakakaranas ng mga hot spot. X-ray ang mga joints—hindi katanggap-tanggap ang mga void na higit sa 25% ng pad area.

Mga inirerekomendang pag-aayos (ayon sa priyoridad):

1. Bawasan ang ΔT:Magdagdag ng heatsink o pagbutihin ang daloy ng hangin upang mapanatili ang mga MOSFET pad sa ibaba 90°C sa buong pagkarga.

2. Magdagdag ng thermal vias:Sa ilalim ng bawat MOSFET pad, maglagay ng hanay ng 0.3mm vias (puno at may takip) upang makakuha ng init sa PCB ground plane.

3. Gumamit ng mababang-pilak na haluang metal:Isaalang-alang ang SAC105 (1% Ag) sa halip na SAC305. Ang mas mababang nilalaman ng pilak ay nagpapataas ng ductility at thermal fatigue resistance sa halaga ng bahagyang mas mataas na punto ng pagkatunaw.

4. Ilagay ang mga MOSFET:Ilapat ang thermally conductive potting compound sa mga MOSFET. Pinapababa nito ang thermal cycling stress at naglilipat ng init.

Q3: Kailangan kong mag-ayos ng motor control PCBA na orihinal na gumamit ng lead solder. Maaari ba akong gumamit ng lead-free solder para sa pag-aayos?

A:Sa teknikal na oo, ngunit hindi inirerekomenda. Narito kung bakit:

Problema 1 - Pinaghalong metalurhiya:Ang walang lead na panghinang (SAC305) ay hindi humahalo nang maayos sa natitirang lead na panghinang (Sn63/Pb37). Ang resultang haluang metal ay may hindi mahuhulaan na punto ng pagkatunaw (karaniwang 190°C hanggang 210°C) at bumubuo ng mahihina, butil na mga kasukasuan na madaling mabibitak.

Problema 2 - Salungatan sa temperatura:Upang maayos na dumaloy ang walang lead na panghinang, kailangan mo ng tip na panghinang na 370°C hanggang 400°C. Ang temperaturang ito ay maaaring:

Delaminate ang PCB pad mula sa FR4 substrate

Pinsala ang mga katabing bahagi (lalo na ang mga electrolytic capacitor)

Matunaw ang mga kalapit na plastic connector

Inirerekomendang protocol sa pag-aayos:

Kung kailangan mong gumamit ng lead-free sa isang leaded board:Alisin ang 100% ng kasalukuyang panghinang mula sa lugar ng pag-aayos gamit ang isang vacuum desoldering station. Siyasatin sa ilalim ng magnification—anumang natitirang lead solder ay makakahawa sa bagong joint. Pagkatapos ay magpatuloy sa walang lead na paghihinang sa 370°C na may aktibong pagkilos ng bagay.

Matrix ng Desisyon: Leaded vs. Lead-Free para sa Motor Control PCBA

Gamitin ang talahanayang ito upang gabayan ang iyong piniling paghihinang.

Ang paghihinang na walang lead ay legal na kinakailangan para sa karamihan ng mga PCBA ng kontrol ng motor na ipinadala sa mga regulated market. Gayunpaman, ang mga materyal na katangian ng mga lead-free alloys—mas mataas na brittleness, mas makapal na IMC formation, tin whisker risk—ay lumilikha ng tunay na mga alalahanin sa pagiging maaasahan sa high-vibration at thermal-cycling na mga application.

Para sa mandatoryong lead-free na mga application:

Gumamit ng ENIG surface finish para sa pinakamahusay na basa

Maingat na kontrolin ang reflow profile (TAL 60-90 segundo, peak 245-260°C)

Magdagdag ng potting o adhesive para sa mga high-mass na bahagi

Maglagay ng conformal coating para mabawasan ang mga balbas ng lata

Para sa mga aplikasyong kwalipikado para sa mga exemption (awtomatikong under-hood, industriyal na 10+ taon, aerospace, medikal):

- Ang lead solder (Sn63/Pb37) ay nananatiling reliability gold standard

- Ang kumbinasyon ng ductility, vibration resistance, at mga dekada ng field data ay mahirap palitan

Para sa pag-aayos:Itugma ang orihinal na solder alloy. Ang pinaghalong metalurhiya ay lumilikha ng hindi mahuhulaan, hindi mapagkakatiwalaang mga joints.

Sa huli, binabalanse ng desisyon ang pagsunod sa regulasyon laban sa pagiging maaasahan ng field. Para sa mga produktong consumer na may 3-5 taon na inaasahang buhay, ang lead-free ay mature at maaasahan. Para sa mga kontrol sa motor na kritikal sa kaligtasan o mahabang buhay, ituloy ang exemption at gumamit ng lead solder.
