Paglalarawan ng Produkto

Paano ginawa ang Smart Lamp PCBA?

Upang makagawa ng isang matalinong lampara PCBA (Naka -print na circuit board Assembly) Controller, kakailanganin mong sundin ang mga pangkalahatang pamamaraan tulad ng sa ibaba:

Electrical Design:Magsimula sa pamamagitan ng pagdidisenyo ng circuit schematic at layout para sa Smart Lamp Controller. Dapat itong isama ang mga sangkap tulad ng mga microcontroller, sensor, mga driver ng LED, mga module ng komunikasyon (hal., Wi-Fi, Bluetooth), mga sangkap ng pamamahala ng kuryente, at iba pang mga kinakailangang elemento.

Katha ng PCB:Kapag natapos ang disenyo, lumikha ng layout ng PCB gamit ang software ng disenyo ng PCB. Pagkatapos nito, maaari mong ipadala ang mga file ng disenyo sa isang serbisyo ng katha ng PCB upang makabuo ng aktwal na PCB.

Component Procurement:Kunin ang lahat ng mga kinakailangang elektronikong sangkap mula sa maaasahang mga supplier. Siguraduhin na mapagkukunan ang mga de-kalidad na sangkap para sa mas mahusay na pagganap at pagiging maaasahan.

Smt & tht Assembly:Kapag handa ka na ang PCB at mga sangkap, maaari kang magpatuloy sa proseso ng pagpupulong. Ito ay nagsasangkot ng paghihinang ng mga sangkap sa PCB kasunod ng layout ng disenyo. Maaari itong gawin nang manu -mano o sa pamamagitan ng mga awtomatikong machine ng pagpupulong tulad ng SMT machine o dip machine.

Chip Programming:Kung ang iyong Smart Lamp Controller ay nagsasangkot ng isang microcontroller, kakailanganin mong i -program ang firmware. Ito ay nagsasangkot ng pagsulat ng code upang makontrol ang pag -andar ng matalinong lampara, tulad ng pag -aayos ng mga antas ng ningning, temperatura ng kulay, at mga protocol ng komunikasyon.

Pag -andar ng Pagsubok:Matapos i -pagtitipon ang PCB, magsagawa ng masusing pagsubok upang matiyak na ang Smart Lamp Controller ay gumana tulad ng inaasahan. Subukan ang pag -andar ng lahat ng mga sangkap, koneksyon, at mga tampok ng magsusupil.

Disenyo ng Enclosure at Assembly:Kung kinakailangan, magdisenyo ng isang enclosure para sa Smart Lamp Controller upang maprotektahan ang PCB at mga sangkap. Pangkatin ang PCB sa enclosure kasunod ng mga pagtutukoy ng disenyo.

Kontrol ng kalidad:Magsagawa ng mga tseke ng kalidad ng kontrol upang matiyak na ang mga Smart Lamp PCBA Controller ay nakakatugon sa mga pamantayan at pagtutukoy ng kalidad.

Packaging at Pamamahagi:Kapag ang mga Smart Lamp Controller ay pumasa sa lahat ng mga pagsubok at kalidad ng mga tseke, i -package ang mga ito nang maayos para sa pamamahagi sa mga customer o mga nagtitingi.

Mangyaring tandaan na ang paggawa ng isang Smart Lamp PCBA controller ay nagsasangkot ng teknikal na kadalubhasaan sa elektronikong disenyo, pagpupulong, programming, at kontrol ng kalidad. Kung hindi ka pamilyar sa mga prosesong ito, maaaring maging kapaki -pakinabang na humingi ng tulong mula sa mga propesyonal o kumpanya na dalubhasa sa pagpupulong ng PCB at paggawa ng elektronika.

Nagbibigay ang UnixPlore ng one-stop turn-key service para sa iyongElectronic Manufacturingproyekto. Huwag mag -atubiling makipag -ugnay sa amin para sa iyong Circuit Board Assembly Building, maaari kaming gumawa ng isang sipi sa loob ng 24 na oras pagkatapos matanggap namin ang iyongFile ng GerberatListahan ng bom!

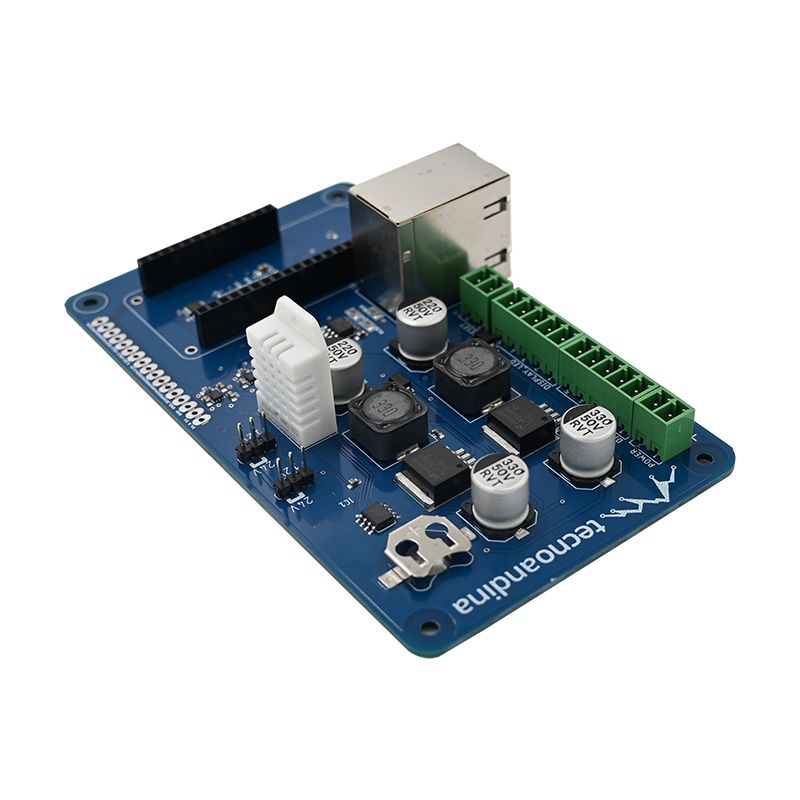

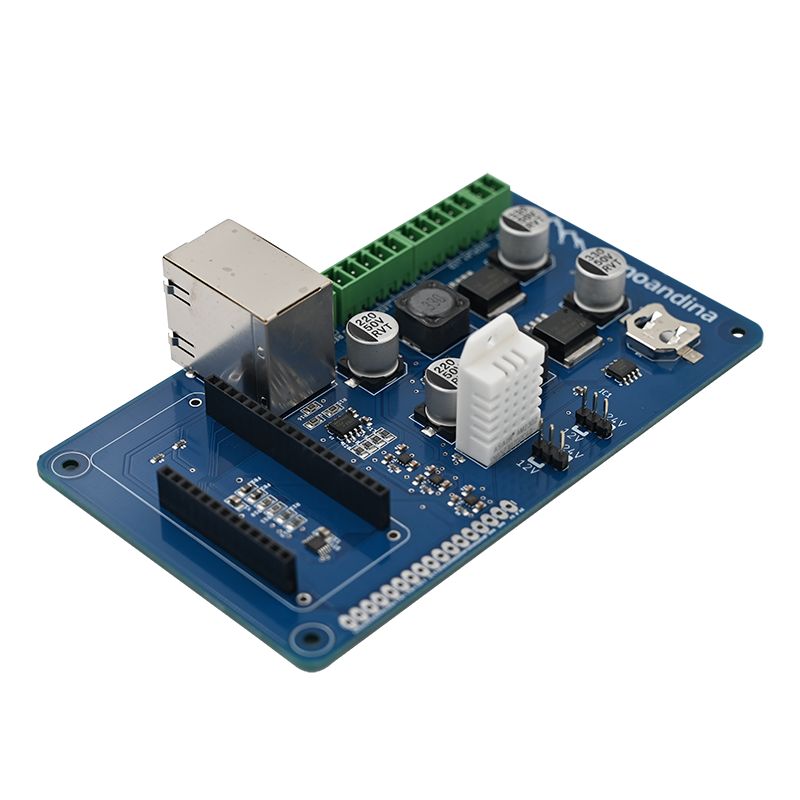

Smart Lamp PCBA Paggawa

* Gerber File at Bom List na ibinibigay ng Client
* Blank PCB Made, mga sangkap na binili sa amin
* Ang katha ng PCB na may mga bahagi na ganap na tipunin
* 100% function na nasubok ok bago ang pagpapadala
* Ang sumusunod na ROHS, proseso ng pagmamanupaktura ng lead-free
* Mabilis na paghahatid, na may independiyenteng pakete ng ESD
* Isang Stop Electronic Manufacturing Service para sa PCB Design, PCB Layout, PCB Paggawa, Mga Bahagi ng Pagkuha, PCB SMT at THT Assembly, IC Programming, Function Test, Packaging at Paghahatid

Kakayahang PCB at PCB Assembly ng PCB at PCB

Parameter	Kakayahan
Mga layer	1-40 layer
Uri ng Assembly	Sa pamamagitan ng hole (THT), ibabaw mount (smt), halo-halong (tht+smt)
Minimum na laki ng sangkap	0201 (01005 metriko)
Maximum na laki ng sangkap	2.0 sa x 2.0 sa x 0.4 sa (50 mm x 50 mm x 10 mm)
Mga uri ng Component Package	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, atbp.
Minimum pad pitch	0.5 mm (20 mil) para sa qfp, qfn, 0.8 mm (32 mil) para sa BGA
Minimum na lapad ng bakas	0.10 mm (4 mil)
Minimum na clearance ng bakas	0.10 mm (4 mil)
Minimum na laki ng drill	0.15 mm (6 mil)
Maximum na laki ng board	18 sa x 24 sa (457 mm x 610 mm)
Kapal ng board	0.0078 sa (0.2 mm) hanggang 0.236 sa (6 mm)
Lupon ng Lupon	CEM-3, FR-2, FR-4, HIGH-TG, HDI, aluminyo, mataas na dalas, FPC, Rigid-Flex, Rogers, atbp.
Tapos na ang ibabaw	OSP, Hasl, Flash Gold, Enig, Gold Finger, atbp.
Uri ng panghinang paste	Humantong o walang lead
Kapal ng tanso	0.5oz - 5 oz
Proseso ng pagpupulong	Pag -aalsa ng Reflow, alon ng paghihinang, manu -manong paghihinang
Mga Paraan ng Inspeksyon	Automated Optical Inspection (AOI), X-ray, Visual Inspection
Mga pamamaraan sa pagsubok sa loob ng bahay	Pag -andar ng Pagsubok, Pagsubok sa Pagsubok, Pagsubok sa Pag -iipon, Mataas at Mababang Pagsubok sa Temperatura
Oras ng pag -ikot	Sampling: 24 na oras hanggang 7 araw, mass run: 10 - 30 araw
Mga Pamantayan sa Assembly ng PCB	ISO9001: 2015; ROHS, UL 94V0, IPC-610E Class LL

Unixplore na halaga na idinagdag na elektronikong serbisyo sa pagmamanupaktura

● IC pre-programming service na may file sa format ngHex, ElfatBin.
● Smart Lamp PCBA function test fixt na na -customize ayon sa mga kinakailangan sa pagsubok ng kliyente
● Box Building Service kabilang ang plastic at metal case mold at bahagi ng paggawa
● Kumpirma na patong kasama ang pumipili na lacquer coating, epoxy resin potting
● Wire harness at pagpupulong ng cable
● Tapos na pagpupulong ng produkto kabilang ang kahon, screen, switch ng lamad, pag -label at pasadyang karton o pag -iimpake ng kahon ng tingian.
● Iba't ibang mga pagsubok sa third-party para sa PCBA ay magagamit kapag hiniling
● Tulong sa sertipikasyon ng produkto
