Paglalarawan ng Produkto

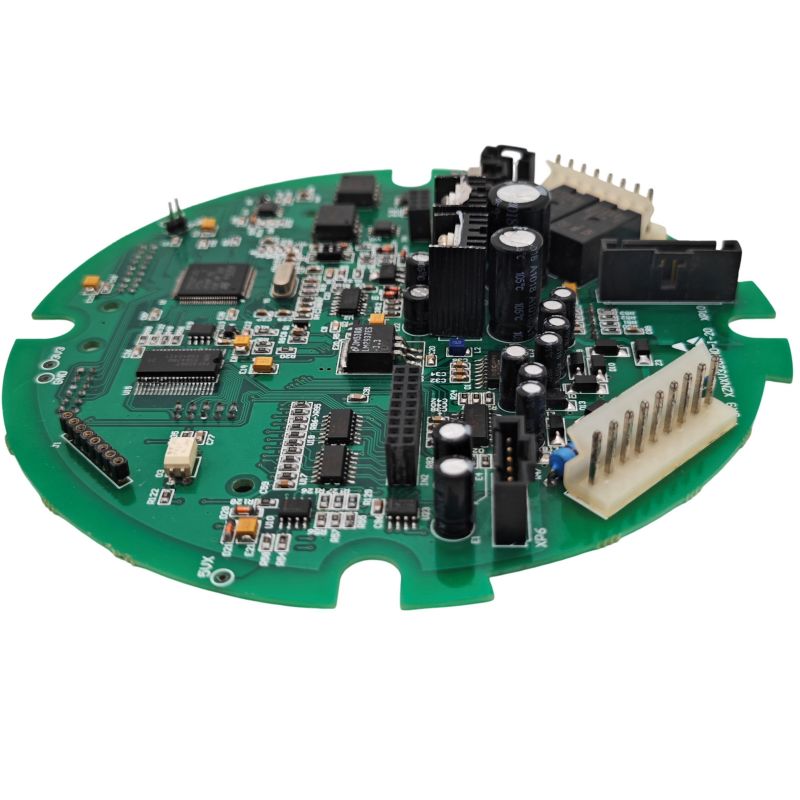

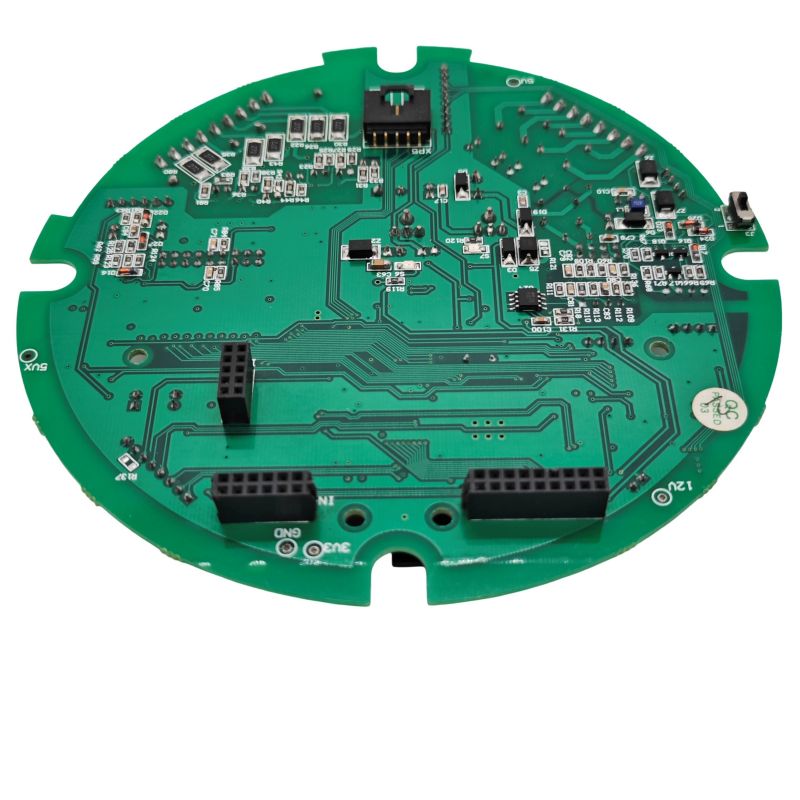

Ano ang Wireless Dali Interface PCBA?

Nais naming kunin ang pagkakataong ito upang ipakilala ka sa aming mataas na kalidadWireless Dali Interface PCBA sa Unixplore Electronics. Ang aming pangunahing layunin ay upang matiyak na lubos na nauunawaan ng aming mga customer ang mga kakayahan at tampok ng aming mga produkto. Palagi kaming sabik na makipagsosyo sa aming mayroon at mga bagong customer upang mapangalagaan ang isang mas mahusay na hinaharap.

Ang Wireless Dali Interface PCBA ay tumutukoy sa aNaka -print na circuit board AssemblyIyon ay nagsasama ng mga function ng interface ng Wireless Dali. Ang ganitong uri ng PCBA ay pinagsasama ang teknolohiyang komunikasyon ng wireless (tulad ng Zigbee, WiFi, Bluetooth, atbp.) At Dali (Digital Addressable Lighting Interface, Digital Addressable Lighting Interface) Protocol upang mapagtanto ang koneksyon ng wireless at kontrol sa pagitan ng mga kagamitan sa pag -iilaw at mga control system.

Ang mga pangunahing sangkap ng wireless Dali interface PCBA ay may kasamang wireless module ng komunikasyon, module ng control ng Dali at mga kaugnay na circuit at elektronikong sangkap. Ang module ng wireless na komunikasyon ay may pananagutan para sa paghahatid ng wireless data sa pagitan ng kagamitan sa pag -iilaw at ang control system, habang ang module ng control ng DALI ay may pananagutan sa pagproseso ng mga tagubilin at data na may kaugnayan sa Dali protocol upang makamit ang tumpak na kontrol ng kagamitan sa pag -iilaw.

Ang ganitong uri ng PCBA ay may malawak na hanay ng mga aplikasyon sa mga matalinong sistema ng pag -iilaw. Ginagawa nito ang pag -install, pagsasaayos at pagpapanatili ng mga kagamitan sa pag -iilaw na mas nababaluktot at maginhawa, lalo na ang angkop para sa mga eksena kung saan mahirap ang mga kable o kung saan kinakailangan ang mabilis na pagsasaayos. Sa pamamagitan ng Wireless Dali Interface PCBA, ang mga gumagamit ay madaling mapagtanto ang remote control, awtomatikong pamamahala at pag-optimize ng pag-save ng enerhiya ng sistema ng pag-iilaw, pagpapabuti ng antas ng katalinuhan at karanasan ng gumagamit ng sistema ng pag-iilaw.

Kapag nagdidisenyo at pagmamanupaktura ng wireless Dali interface PCBA, ang mga kadahilanan tulad ng pagiging maaasahan, seguridad, katatagan at pagiging tugma sa iba pang mga sistema ng wireless na komunikasyon ay kailangang isaalang -alang. Kasabay nito, kinakailangan din upang matiyak na ang layout ng circuit ng PCBA ay makatwiran at ang mga elektronikong sangkap ay naaangkop na napili upang matiyak ang mahusay na pagganap at katatagan nito.

Sa pangkalahatan, ang Wireless Dali Interface PCBA ay isang pangunahing sangkap para sa wireless control at komunikasyon sa mga intelihenteng sistema ng pag -iilaw. Ang application nito ay magsusulong ng matalinong pag -unlad ng mga sistema ng pag -iilaw at pagbutihin ang mga epekto ng pag -iilaw at kahusayan ng enerhiya.

Nagbibigay ang UnixPlore ng one-stop turn-key service para sa iyongElectronic Manufacturingproyekto. Huwag mag -atubiling makipag -ugnay sa amin para sa iyong Circuit Board Assembly Building, maaari kaming gumawa ng isang sipi sa loob ng 24 na oras pagkatapos matanggap namin ang iyongFile ng GerberatListahan ng bom!

Wireless Dali Interface PCBA Paggawa

* Gerber File at Bom List na ibinibigay ng Client
* Blank PCB Made, mga sangkap na binili sa amin
* Ang katha ng PCB na may mga bahagi na ganap na tipunin
* 100% function na nasubok ok bago ang pagpapadala
* Ang sumusunod na ROHS, proseso ng pagmamanupaktura ng lead-free
* Mabilis na paghahatid, na may independiyenteng pakete ng ESD
* Isang Stop Electronic Manufacturing Service para sa PCB Design, PCB Layout, PCB Paggawa, Mga Bahagi ng Pagkuha, PCB SMT at THT Assembly, IC Programming, Function Test, Packaging at Paghahatid

Kakayahang PCB at PCB Assembly ng PCB at PCB

Parameter	Kakayahan
Mga layer	1-40 layer
Uri ng Assembly	Sa pamamagitan ng hole (THT), ibabaw mount (smt), halo-halong (tht+smt)
Minimum na laki ng sangkap	0201 (01005 metriko)
Maximum na laki ng sangkap	2.0 sa x 2.0 sa x 0.4 sa (50 mm x 50 mm x 10 mm)
Mga uri ng Component Package	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, atbp.
Minimum pad pitch	0.5 mm (20 mil) para sa qfp, qfn, 0.8 mm (32 mil) para sa BGA
Minimum na lapad ng bakas	0.10 mm (4 mil)
Minimum na clearance ng bakas	0.10 mm (4 mil)
Minimum na laki ng drill	0.15 mm (6 mil)
Maximum na laki ng board	18 sa x 24 sa (457 mm x 610 mm)
Kapal ng board	0.0078 sa (0.2 mm) hanggang 0.236 sa (6 mm)
Lupon ng Lupon	CEM-3, FR-2, FR-4, HIGH-TG, HDI, aluminyo, mataas na dalas, FPC, Rigid-Flex, Rogers, atbp.
Tapos na ang ibabaw	OSP, Hasl, Flash Gold, Enig, Gold Finger, atbp.
Uri ng panghinang paste	Humantong o walang lead
Kapal ng tanso	0.5oz - 5 oz
Proseso ng pagpupulong	Pag -aalsa ng Reflow, alon ng paghihinang, manu -manong paghihinang
Mga Paraan ng Inspeksyon	Automated Optical Inspection (AOI), X-ray, Visual Inspection
Mga pamamaraan sa pagsubok sa loob ng bahay	Pag -andar ng Pagsubok, Pagsubok sa Pagsubok, Pagsubok sa Pag -iipon, Mataas at Mababang Pagsubok sa Temperatura
Oras ng pag -ikot	Sampling: 24 na oras hanggang 7 araw, mass run: 10 - 30 araw
Mga Pamantayan sa Assembly ng PCB	ISO9001: 2015; ROHS, UL 94V0, IPC-610E Class LL

Unixplore na halaga na idinagdag na elektronikong serbisyo sa pagmamanupaktura

● IC pre-programming service na may file sa format ngHex, ElfatBin.
● Wireless Dali Interface PCBA function test fixt na na -customize ayon sa mga kinakailangan sa pagsubok ng kliyente
● Box Building Service kabilang ang plastic at metal case mold at bahagi ng paggawa
● Kumpirma na patong kasama ang pumipili na lacquer coating, epoxy resin potting
● Wire harness at pagpupulong ng cable
● Tapos na pagpupulong ng produkto kabilang ang kahon, screen, switch ng lamad, pag -label at pasadyang karton o pag -iimpake ng kahon ng tingian.
● Iba't ibang mga pagsubok sa third-party para sa PCBA ay magagamit kapag hiniling
● Tulong sa sertipikasyon ng produkto

Pamamaraan sa paggawa ng PCBA

1.Awtomatikong pag -print ng panghinang
2.Tapos na ang pag -print ng Solderpaste
3.SMT pick at lugar
4.SMT pick at lugar na tapos na
5.Handa na para sa pagmumuni -muni ng paghihinang
6.Tapos na ang paghihinang ni Reflow
7.Handa na para sa AOI
8.Proseso ng inspeksyon ng AOI
9.Tht Component Placement
10.Proseso ng paghihinang alon
11.Tapos na ang pagpupulong
12.Aoi inspeksyon para sa tht Assembly
13.Programming ng IC
14.Pagsubok sa Pag -andar
15.QC Suriin at Pag -aayos
16.Proseso ng pagsasaayos ng patong ng PCBA
17.ESD packing
18.Handa na para sa pagpapadala

Packaging

Para sa PCBA

Para sa tapos na produkto
