Mula noong 2008, ang Unixplore Electronics ay nagbibigay ng one-stop turnkey manufacture at mga serbisyo ng supply para sa mataas na kalidad na Wireless relay interface PCBA sa China. Ang aming kumpanya ay certified na may ISO9001:2015 at sumusunod sa PCB assembly standard ng IPC-610E.
Gusto naming samantalahin ang pagkakataong ito upang ipakilala sa iyo ang aming mataas na kalidadwireless relay interface PCBA sa Uniexplore Electronics. Ang aming pangunahing layunin ay tiyaking lubos na nauunawaan ng aming mga customer ang mga kakayahan at tampok ng aming mga produkto. Palagi kaming sabik na makipagsosyo sa aming mga kasalukuyan at bagong customer upang mapaunlad ang isang mas magandang kinabukasan.

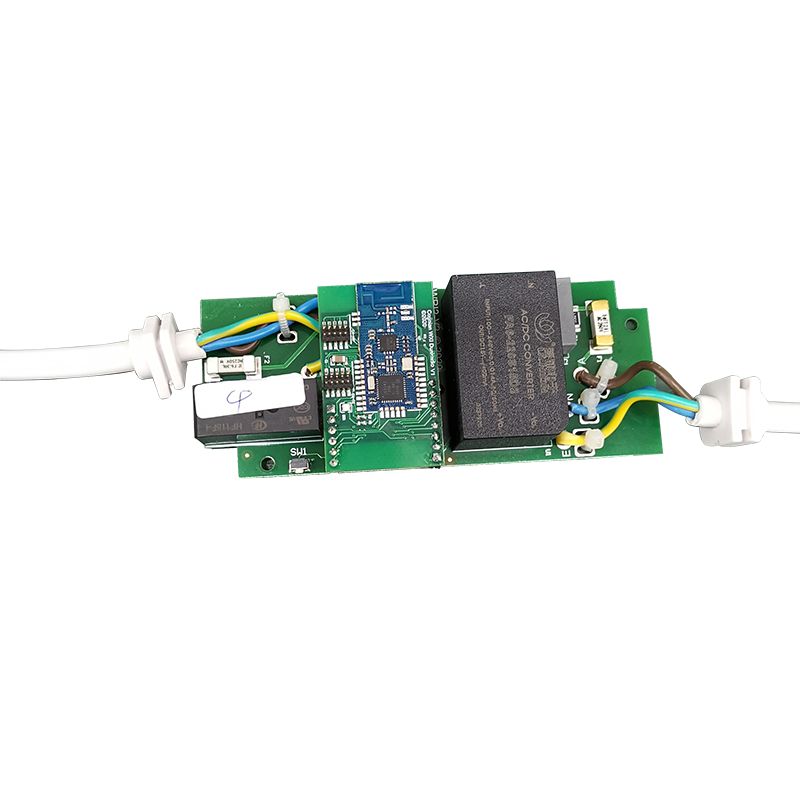

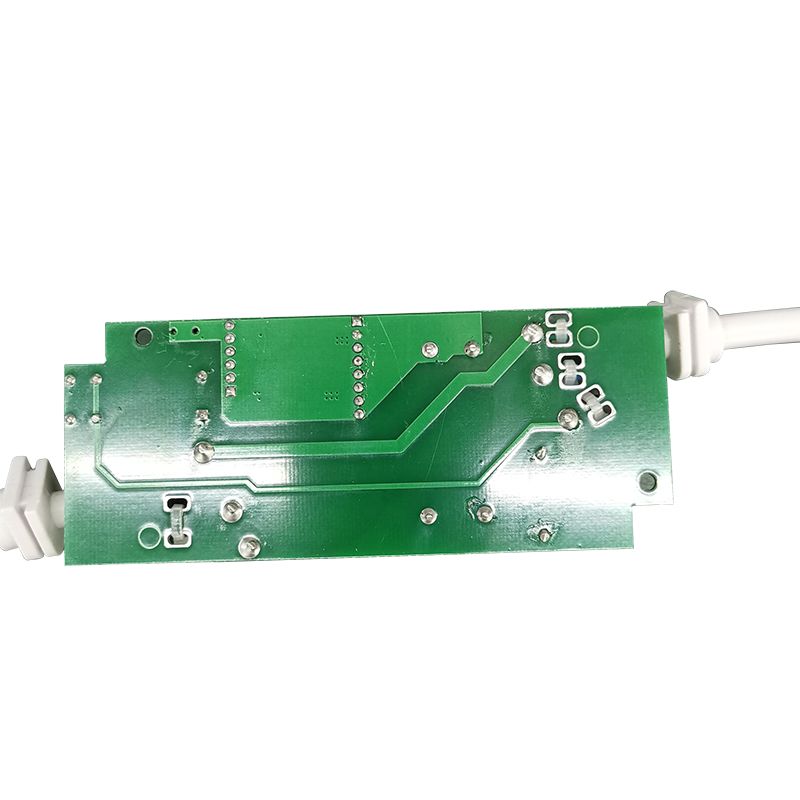

Wireless Relay Interface PCBA (Printed Circuit Board Assembly) ay tumutukoy sa isang produkto ng pagpupulong ng circuit board na nagsasama ng mga function ng interface ng wireless relay. Ang ganitong uri ng PCBA ay pinagsasama ang wireless na teknolohiya ng komunikasyon (tulad ng radio frequency communication, ZigBee, WiFi, Bluetooth, atbp.) na may relay control logic upang mapagtanto ang wireless remote control ng relay equipment.
Ang mga pangunahing bahagi ng Wireless Relay Interface PCBA ay karaniwang kasamamga module ng wireless na komunikasyon, relay control modules, mga module ng pamamahala ng kapangyarihanatmga kaugnay na circuitatmga elektronikong bahagi. Ang module ng wireless na komunikasyon ay responsable para sa pagtanggap ng mga wireless na signal mula sa remote transmitter at pag-convert sa mga ito sa mga tagubilin na maaaring makilala ng relay control module. Kinokontrol ng relay control module ang switching status ng relay batay sa mga tagubiling ito para makamit ang remote control ng mga circuit o kagamitan.
Ang ganitong uri ng PCBA ay may malawak na aplikasyon samatalinong tahanan, automation ng industriya, remote controlatibang larangan. Sa pamamagitan ng wireless relay interface na PCBA, ang mga user ay madaling makokontrol at mapangasiwaan nang malayuan ang iba't ibang kagamitang elektrikal, ilaw, mga sistema ng seguridad, atbp., na pagpapabuti ng flexibility at kaginhawahan ng system.
Kapag nagdidisenyo at gumagawa ng Wireless Relay Interface PCBA, mga kadahilanan tulad ngkatatagan ng wireless na komunikasyon, distansya ng paghahatid, kakayahan laban sa panghihimasok, atpagiging tugma sa iba pang mga sistemakailangang isaalang-alang. Kasabay nito, kinakailangan din na bigyang-pansin ang pag-optimize ng pagiging maaasahan ng PCBA, pagkonsumo ng kuryente at gastos upang matugunan ang mga pangangailangan ng iba't ibang mga sitwasyon ng aplikasyon.
Sa pangkalahatan, ang Wireless Relay Interface PCBA ay isang pangunahing bahagi upang makamit ang wireless relay control, at ang Wireless Relay Interface PCBA application ay nagbibigay ng mas maginhawa at mahusay na mga solusyon para sa iba't ibang mga sitwasyon ng aplikasyon.
Nagbibigay ang Unixplore ng one-stop turn-key na serbisyo para sa iyongPaggawa ng Elektronikoproyekto. Huwag mag-atubiling makipag-ugnayan sa amin para sa iyong circuit board assembly building, maaari kaming gumawa ng isang quotation sa loob ng 24 na oras pagkatapos naming matanggap ang iyongGerber fileatListahan ng BOM!
Parameter | Kakayahan |
Mga layer | 1-40 layer |
Uri ng Assembly | Through-Hole (THT), Surface Mount (SMT), Mixed (THT+SMT) |
Pinakamababang Sukat ng Bahagi | 0201(01005 Sukatan) |
Pinakamataas na Sukat ng Bahagi | 2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm) |
Mga Uri ng Component Package | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, atbp. |
Pinakamababang Pad Pitch | 0.5 mm (20 mil) para sa QFP, QFN, 0.8 mm (32 mil) para sa BGA |
Minimum na Lapad ng Trace | 0.10 mm (4 mil) |
Minimum na Trace Clearance | 0.10 mm (4 mil) |
Minimum na Sukat ng Drill | 0.15 mm (6 mil) |
Pinakamataas na Sukat ng Lupon | 18 in x 24 in (457 mm x 610 mm) |
Kapal ng Lupon | 0.0078 in (0.2 mm) hanggang 0.236 in (6 mm) |
Materyal ng Board | CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminum, High Frequency, FPC, Rigid-Flex, Rogers, atbp. |
Ibabaw ng Tapos | OSP, HASL, Flash Gold, ENIG, Gold Finger, atbp. |
Uri ng Solder Paste | Lead o Lead-Free |
Kapal ng tanso | 0.5OZ – 5 OZ |
Proseso ng Pagpupulong | Reflow Soldering, Wave Soldering, Manual Soldering |
Mga Paraan ng Inspeksyon | Automated Optical Inspection (AOI), X-ray, Visual Inspection |
Mga Paraan ng Pagsubok sa loob ng Bahay | Functional Test, Probe Test, Aging Test, High at Low Temperature Test |
Oras ng Turnaround | Sampling: 24 na oras hanggang 7 araw, Mass Run: 10 - 30 araw |
Mga Pamantayan ng PCB Assembly | ISO9001:2015; ROHS, UL 94V0, IPC-610E klase ll |
1.Awtomatikong pag-print ng solderpaste
2.tapos na ang pag-print ng solderpaste
3.Pumili at lugar ng SMT
4.SMT pick and place tapos na
5.handa na para sa reflow na paghihinang
6.tapos na ang reflow soldering
7.handa na para sa AOI
8.Proseso ng inspeksyon ng AOI
9.Paglalagay ng bahagi ng THT
10.proseso ng paghihinang ng alon
11.Tapos na ang pagpupulong ng THT
12.AOI Inspection para sa THT assembly
13.IC programming
14.pagsuri kung maayos
15.Pagsusuri at Pag-aayos ng QC
16.Proseso ng conformal coating ng PCBA
17.Pag-iimpake ng ESD
18.Handa na para sa Pagpapadala
