Pag-iilaw ng Sasakyang Panghimpapawid PCBA

Mula sa navigation lights hanggang sa landing lights, ang bawat airborne PCBA ay dapat gumana nang walang kamali-mali sa ilalim ng matinding thermal gradients, matinding vibration, at mahigpit na EMI constraints. Sa 20 taong karanasang hands-on sa aerospace electronics at pagtatasa ng pagkabigo, ang Unixplore Electronics ay nag-codify ng mga partikular na kasanayan sa disenyo na naghihiwalay sa mga assembly na karapat-dapat sa paglipad mula sa grounded na hardware sa bawat proyektong ihahatid namin.

Sinasaklaw ng page na ito ang pagpili ng materyal, thermal management, circuit topology, mga kinakailangan sa sertipikasyon, at field-validated na mga parameter para sa aircraft lighting PCBA.

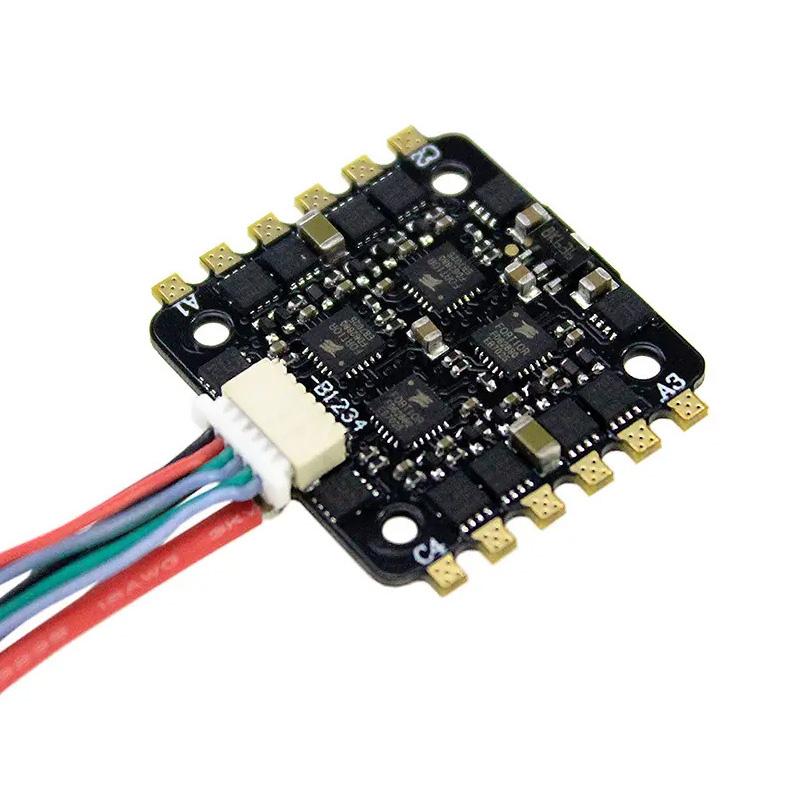

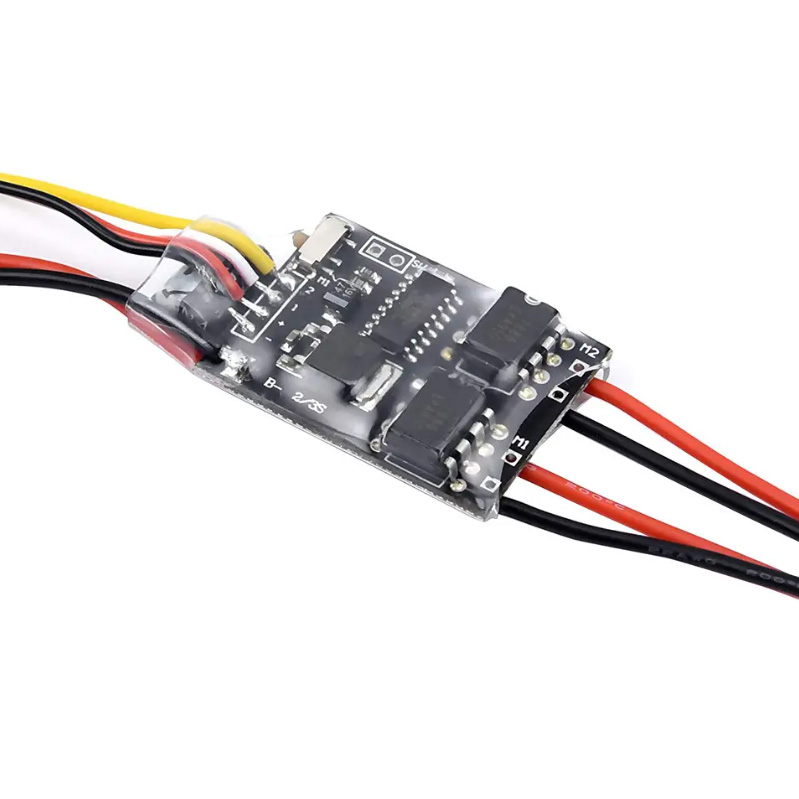

Ano ang Aircraft Lighting PCBA?

Ang Aircraft Lighting PCBA (Printed Circuit Board Assembly) ay ang pangunahing control at power-driving unit para sa parehong interior at exterior aircraft illumination system. Dapat itong magbigay ng stable na power regulation at control logic para sa navigation lights, anti-collision strobe, landing lights, at cabin ambiance lighting sa mga altitude hanggang 55,000 feet, mga temperaturang mula -55°C hanggang +85°C, at sa ilalim ng high-intensity vibration profiles.

Hindi tulad ng commercial-grade lighting PCB, aviation-grade lighting PCBA ay nangangailangan ng mahusay na thermal management, tumpak na pagtutugma ng CTE, at ganap na pagsunod sa DO-160 environmental at EMI testing.

Bakit Uniexplore Electronics?

• 20 Years of Failure Analysis Heritage – Ang aming mga panuntunan sa disenyo ay nagmula sa post-mortem analysis ng Airbus at Boeing lighting assemblies. Systematic naming iniiwasan ang nangungunang limang failure mode, kabilang ang solder joint fatigue, MOSFET breakdown, at microcontroller lock-up.

• End-to-End Turnkey Manufacturing – Nagbibigay ang Unixplore Electronics ng kumpletong vertical na solusyon: PCB layout, component sourcing, SMT/DIP assembly, functional testing, at conformal coating. Ang aming 3,000+ m² na pasilidad ay naghahatid ng buwanang kapasidad na 150,000 natapos na mga pagtitipon.

• Aerospace-Grade Certification – Ang aming factory ay ISO9001:2015 certified. Ang lahat ng produksyon ay mahigpit na sumusunod sa IPC-6012 Class 3 / Aerospace at IPC-610E mga pamantayan, na tinitiyak na ang bawat PCBA ay nakakatugon sa kalidad na handa sa pag-install.

• Hardware-Software Co-Design Capability – Gamit ang pinagsama-samang EDA tool, tinitiyak namin ang tuluy-tuloy na mechanical-electrical integration, pinapaliit ang interference sa pagitan ng PCBA at mga structural housing para sa paghahatid ng "First Time Right."

Mga Uri ng Sistema ng Pag-iilaw ng Sasakyang Panghimpapawid

Ang pag-iilaw ng sasakyang panghimpapawid ay nabibilang sa mga natatanging kategorya, bawat isa ay may natatanging mga kinakailangan sa PCBA:

Mga Pangunahing Teknikal na Pagtutukoy

Mga Pangangailangan sa Kapaligiran

Mga Detalye ng Power Input (bawat MIL-STD-704)

Pagpili ng Materyal para sa Pag-iilaw ng Sasakyang Panghimpapawid PCBA

Pangunahing Materyal: FR4, MCPCB, o Carbon Composite?

Ang karaniwang FR4 ay bihirang katanggap-tanggap para sa pag-iilaw ng sasakyang panghimpapawid dahil sa mahinang thermal conductivity at CTE mismatch sa mga bahagi ng LED.

Unixplore Recommendation para sa Exterior Lighting: Gumamit ng copper MCPCB o carbon-cloth core. Ang tugma ng CTE sa mga ceramic LED na pakete (6-7 ppm/°C) ay makabuluhang binabawasan ang solder joint shear stress sa panahon ng thermal cycling mula -55°C hanggang +85°C.

Pagpili ng Timbang ng Copper

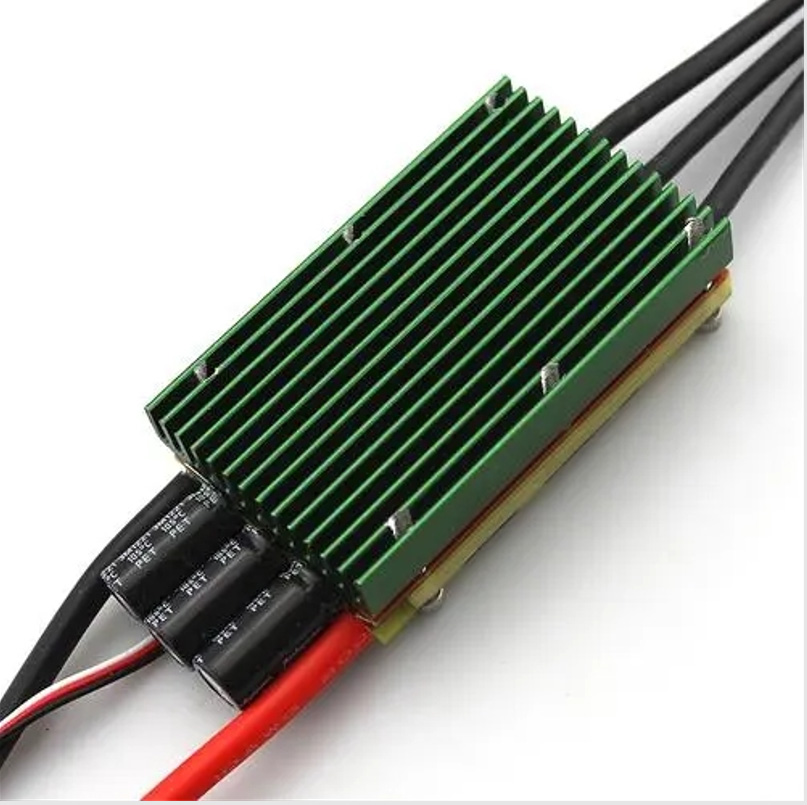

Thermal Management para sa High-Power Aircraft LED PCBA

Nag-aalok ang mga MCPCB ng humigit-kumulang 10 beses ang thermal conductivity ng karaniwang FR-4, na nagsasalin sa mas mahusay na pagkawala ng init, mas mataas na lumen na output, at mas mahabang tagal ng buhay ng LED.

Rule of thumb: Para sa bawat 10°C na pagbabawas sa temperatura ng LED junction, dumoble ang tagal ng buhay ng bahagi.

Mga Detalye ng Dielectric Layer

Thermal Via Strategy para sa LED Pads

Para sa bawat high-power LED sa PCBA:

• Minimum na 9 thermal vias (0.3mm diameter) bawat LED pad

• Kinakailangan ang mga punan at nilagyan ng mga vias para sa solderability

• Sa pamamagitan ng spacing: 1.0mm hanggang 1.2mm grid pattern

• Void tolerance: Wala pang 25% na lugar ng pad na makikita sa X-ray inspection

Circuit Topology at Control Architecture

Panlabas na Pagkontrol sa Pag-iilaw

Ang modernong ilaw sa labas ng sasakyang panghimpapawid ay gumagamit ng mga programmable LED driver na may independiyenteng kontrol sa channel.

Inirerekomendang arkitektura:

1. I²C LED driver IC na may programmable sequence memory

2. Panlabas na yugto ng MOSFET para sa mga high-current na LED string

3. Suporta sa redundancy ng FMU sa pamamagitan ng magkahiwalay na I²C bus

Mga pakinabang ng mga programmable driver:

• Ang mga pagkakasunud-sunod ng pag-iilaw ay tumatakbo nang awtonomiya pagkatapos ng programming

• Walang kinakailangang interbensyon ng FMU para sa normal na mga pattern ng blinking

• Mahusay na pagkasira kung ang isang FMU ay nabigo

Panloob na Cabin Lighting

Ang cabin ng sasakyang panghimpapawid LED lighting system ay karaniwang gumagamit ng mga indibidwal na naa-address na pares ng LED-microcontroller.

Ang nababaluktot na PCBA ay kadalasang ginagamit para sa pag-iilaw ng cabin upang umayon sa mga curved fuselage surface.

Built-In na Test Equipment (BITE)

Ang mga PCBA sa pag-iilaw ng sasakyang panghimpapawid ay dapat may kasamang mga kakayahan sa self-diagnostic.

Mga sinusubaybayang parameter:

• Input boltahe at dalas

• Temperatura

• Katayuan ng lamp/LED

• Output boltahe at kasalukuyang

tugon ng BITE:

• Mag-log fault sa non-volatile memory

• Opsyonal: signal failure sa pamamagitan ng discrete output

• Ipagpatuloy ang operasyon kung ligtas (graceful degradation)

EMI at Proteksyon ng Kidlat

Proteksyon sa Kidlat (Mga Ilaw sa Exterior Wing/Tail-Mounted)

EMI Mitigation Techniques

Sertipikasyon at Pagsunod

Mga Pangunahing Pamantayan para sa Pag-iilaw ng Sasakyang Panghimpapawid PCBA

Mga Kinakailangan sa Pagsusuri ng Kwalipikasyon

Mga FAQ ng PCBA sa Pag-iilaw ng Sasakyang Panghimpapawid

Q1: Ano ang pagkakaiba sa pagitan ng aluminum-core at copper-core PCBA para sa exterior lighting ng sasakyang panghimpapawid?

Ang pagpili sa pagitan ng aluminum-core at copper-core na PCBA ay direktang nakakaapekto sa thermal performance, timbang, at pagiging maaasahan sa panlabas na pag-iilaw ng sasakyang panghimpapawid.

Aluminyo MCPCB:

• Thermal conductivity: 138-238 W/m·K

• Densidad: 2.70 g/cm³ (magaan)

• CTE: 23-25 ​​ppm/°C

• Gastos: 30-50% na mas mababa kaysa sa tanso

Copper MCPCB:

• Thermal conductivity: 390-401 W/m·K (tinatayang dobleng aluminyo)

• Densidad: 8.96 g/cm³ (3.3x mas mabigat)

• CTE: 16-17 ppm/°C (mas magandang tugma sa mga bahagi ng LED sa 6-7 ppm/°C)

• Superior para sa matinding densidad ng kapangyarihan (>2 W/cm²)

Decision matrix para sa mga application ng sasakyang panghimpapawid:

Para sa matinding kapaligiran: Ang mga carbon-cloth core PCB ay nag-aalok ng XY thermal conductivity na 175-300 W/m·K na may CTE na 4-6.5 ppm/°C lang, malapit na tumutugma sa mga ceramic LED package. Pinaliit nito ang thermal stress sa panahon ng mabilis na pag-ikot ng temperatura mula -55°C hanggang +85°C.

T2: Paano ako magdidisenyo para sa 400Hz AC power na makikita sa mga sistema ng pag-iilaw ng cabin ng sasakyang panghimpapawid?

Ang ilaw ng cabin ng sasakyang panghimpapawid ay kadalasang gumagamit ng 115V AC sa 400Hz, hindi ang 50/60Hz na makikita sa mga gusali. Lumilikha ito ng mga natatanging kinakailangan sa disenyo.

Ang hamon sa disenyo ng 400Hz: Ang mga karaniwang power supply na idinisenyo para sa 50/60Hz ay mag-o-overheat o mabibigo sa 400Hz dahil sa mga pangunahing pagkawala sa mga transformer at magnetic na bahagi.

Mga kinakailangang adaptasyon sa disenyo ng PCBA:

Checklist ng disenyo para sa 400Hz PCBA:

1. I-verify ang mga rating ng dalas ng bahagi – Dapat tukuyin ng mga transformer at inductor ang 400Hz na operasyon

2. Sukatin ang inrush current – ​​400Hz system ay kadalasang may mas mataas na inrush kaysa 50/60Hz na disenyo

3. Subukan gamit ang aircraft-grade power – Gumamit ng 400Hz source, hindi bench supply

4. Suriin ang pag-synchronize – Maraming mga system ang nangangailangan ng frequency-locked dimming

Q3: Ano ang mga pinakakaraniwang failure mode sa pag-iilaw ng sasakyang panghimpapawid PCBA, at paano ko mapipigilan ang mga ito?

Batay sa field failure analysis ng Airbus at Boeing lighting assemblies, nangingibabaw ang limang failure mode na ito.

Failure Mode 1: Transformer failure (ignition/starting circuit)

Pag-iwas:

• Tukuyin ang mga transformer na may sapat na thermal margin

• Tiyakin na ang potting material ay makatiis mula -55°C hanggang +125°C

• Subukan para sa wastong pangalawang boltahe sa ilalim ng pagkarga

Mode ng Pagkabigo 2: pagkasira ng MOSFET sa mga switching circuit

Pag-iwas:

• Gumamit ng mga MOSFET na na-rate para sa hindi bababa sa 2x operating boltahe

• Magdagdag ng mga resistor ng gate (10Ω hanggang 100Ω) upang limitahan ang kasalukuyang

• Isama ang mga snubber circuit sa mga switching node

• Derate para sa temperatura (gumamit ng 150°C junction rated na bahagi)

Failure Mode 3: Inductor failure sa mga resonant circuit

Pag-iwas:

• Tukuyin ang mga inductor na may UL-class insulation

• Tiyakin na ang kasalukuyang rating ay lumampas sa pinakamataas na kasalukuyang operating

• Magdagdag ng thermal fuse sa serye para sa mga kritikal na circuit

Failure Mode 4: Microcontroller reset o lock-up

Pag-iwas:

• Gumamit ng dedikadong boltahe supervisor IC (hindi RC reset)

• I-verify na nakakatugon ang timing ng pag-reset sa mga kinakailangan sa datasheet

• Magdagdag ng watchdog timer para sa pagbawi ng brownout

Failure Mode 5: Solder joint fatigue mula sa thermal cycling

Pag-iwas sa pamamagitan ng disenyo ng PCBA:

• Gumamit ng CTE-matched materials – Ang copper core (16-17 ppm/°C) ay mas mahusay kaysa sa aluminum (23-25 ​​ppm/°C) kapag ipinares sa mga ceramic LED (6-7 ppm/°C)

• Magdagdag ng adhesive bonding – Sa ilalim ng malalaking bahagi, lagyan ng epoxy o silicone adhesive

• Optimize pad geometry – Gumamit ng mga tear-drop pad at mas malalaking annular ring sa through-hole na mga bahagi

• Isaalang-alang ang pag-potting – Para sa mga panlabas na assemblies, ang potting compound ay nagpapababa ng thermal-mechanical stress

Komprehensibong pagsubok: Bago ang pag-apruba ng flight, ang PCBA ay dapat pumasa sa DO-160 thermal cycling:

• 500 cycle minimum para sa interior

• 1,000+ cycle para sa panlabas

• Saklaw ng temperatura na tumutugma sa aktwal na lokasyon ng pag-install

Buod: Pag-iilaw ng Sasakyang Panghimpapawid na Checklist ng Disenyo ng PCBA

Ang isang maayos na dinisenyo na ilaw ng sasakyang panghimpapawid na PCBA ay patuloy na gumagana para sa 50,000+ na oras ng flight nang walang access sa pagpapanatili. Ang kumbinasyon ng MCPCB thermal management, programmable LED driver, at DO-160 qualification testing ay nagbibigay ng pagiging maaasahan na hinihingi ng aviation.
