Pinaghiwa-hiwalay ng gabay na ito ang mga teknikal na detalye, mga pamantayan sa pagmamanupaktura, at mga kinakailangan na partikular sa application na kailangan mong malaman.
Ano ang LED Driver PCBA?

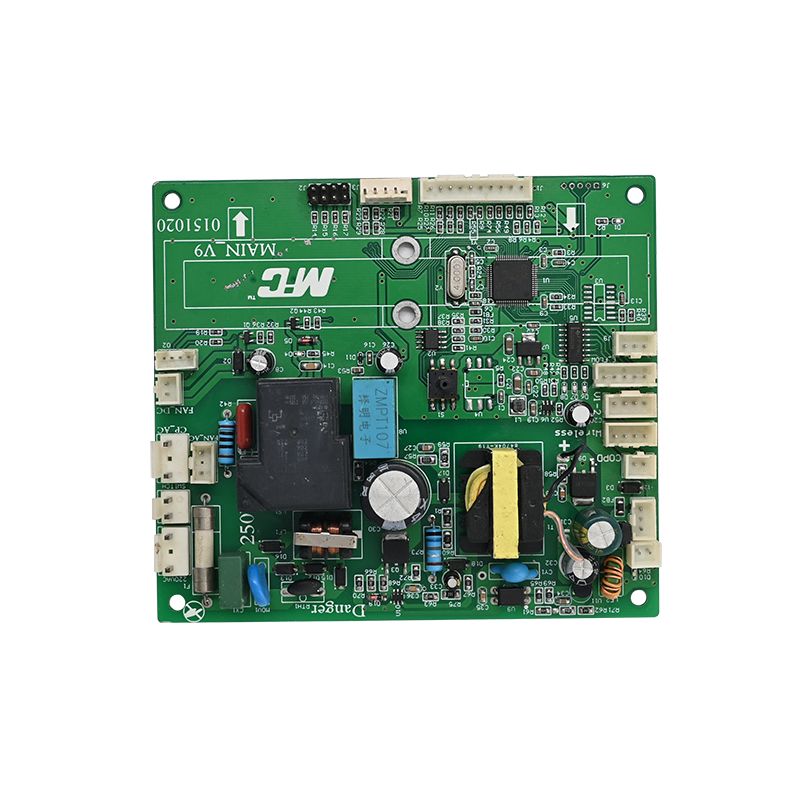

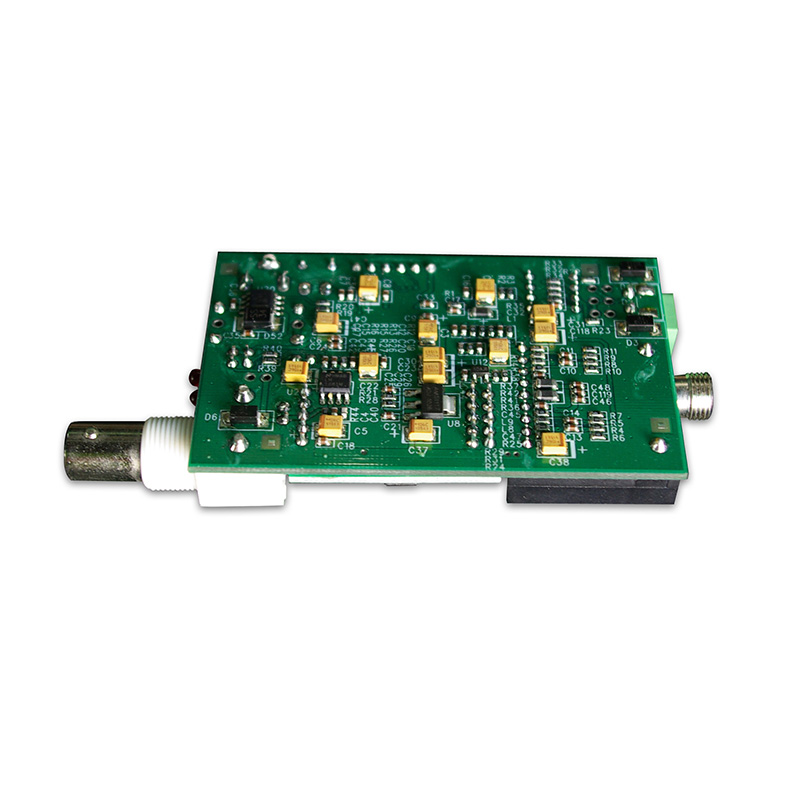

Ang LED driver na PCBA ay ang kumpletong naka-assemble na board na kinokontrol ang kapangyarihan sa isang LED light source. Hindi tulad ng mga karaniwang PCB, ang mga pagtitipon na ito ay nagsasama ng mga partikular na bahagi:
- Mga driver IC:Patuloy na kasalukuyang o pare-pareho ang mga regulator ng boltahe (hal., ON Semiconductor, TI, Nexperia).
- Mga Transformer/Inductor:Para sa mga topologies ng conversion ng kuryente tulad ng Flyback o Boost.
- Mga Heat Sink at Thermal Vias:Upang pamahalaan ang temperatura ng junction ng mga kritikal na bahagi.
- Mga Konektor:Para sa dimming control (0-10V, PWM) at AC/DC input.
Dahil ang mga LED ay nangangailangan ng mahigpit na kasalukuyang kontrol upang maiwasan ang thermal runaway, angPCBAdapat unahin ng disenyo ang electrical isolation at heat dissipation.
Mga Pangunahing Teknikal na Parameter (Mga Insight sa Datasheet)
Para matiyak na nakakatugon ang iyong assembly sa mga pamantayan ng industriya, dapat mong i-verify ang mga parameter na ito sa iyong manufacturer. Batay sa kasalukuyang mga pamantayan ng IPC at bahagi, narito ang mga kritikal na sukatan.
Pangkalahatang Pagtutukoy
ParameterStandard Value / RangeIndustriyang StandardBase MaterialFR4 (Tg 125°C min), Metal Core (MCPCB)IPC-4101/21Copper Thickness1 oz to 4 oz (External layers)IPC-6012 Class 2PCB Thickness0.031" to 0.125" Surface (Electroless Nickel Immersion Gold) o Lead-free HASLRoHS 2002/95/ECSolder MaskLPI (Liquid Photo Imageable) -- Berde/Puti/BlackIPC-SM-B40C
Electrical at Thermal Performance
ParameterConditionsRatingMax Output CurrentMga high-current na channel (Automotive)Hanggang 8A bawat channelMax Supply VoltageDC InputHanggang 75VJunction Temp (Tj)Operation Range-40°C hanggang +150°Cthermal Resistance (θJA)Depende sa layout36°C/W (Tyswitching Frequency) package Mga nagko-convert 100kHz hanggang 10MHz
Tala ng Form Factor:Ang mga modernong compact na disenyo ay gumagamit ng DFN packages (2x2mm) para makatipid ng hanggang 90% ng board space kumpara sa mga legacy na SOT223 packages.
Disenyo at Pagpupulong: Nangungunang 4 na Mga Punto ng Pagtuon sa Inhinyero
Upang makilalaKUMAINmga pamantayan, umaasa kami sa mga nabe-verify na tala sa pagmamanupaktura at data sa real-world na engineering.
1. Diskarte sa Pamamahala ng Thermal
Ang init ay ang kaaway ng mga electrolytic capacitor at namatay ang LED.
- Sa pamamagitan ng Placement:Gumamit ng mga arrays ng thermal vias sa ilalim ng IC pad para maglipat ng init sa tansong ground plane.
- Ibuhos ang tanso:Panlabas na layer tanso kapal ay dapat na2 oz (0.0026 in.) na pinakamababapara sa mataas na kasalukuyang mga bakas.
- Inspeksyon:Hindi dapat lumampas ang warp at twist ng PCBA0.0075 in. bawat pulgadapara masiguro ang heatsink contact.
2. Pagpili ng Component para sa Longevity
- Mga Marka sa Automotive:Para sa panlabas na ilaw, piliinAEC-Q101mga kuwalipikadong driver. Sinusuportahan ng mga bahaging ito ang side-wettable flanks (SWF), na nagbibigay-daan para sa Automated Optical Inspection (AOI) ng mga solder joints---isang kinakailangan para sa zero-defect na pagmamanupaktura.
- Mga Kapasitor:Gumamit ng mga high-ripple current capacitor na na-rate para sa minimum na 105°C.
3. Solderability at Inspeksyon
- Pagsunod sa AOI:Ang mga leadless na pakete (DFN/QFN) na walang side-wettable flanks ay nangangailangan ng magastos na X-ray inspection. Ang teknolohiya ng SWF ay nagbibigay-daan sa karaniwang AOI, na makabuluhang binabawasan ang mga gastos sa pagpupulong.
- Pagpaparehistro ng Solder Mask:Ang maling pagpaparehistro ay dapat panatilihin sa ±0.004 in. max upang maiwasan ang pagkakalantad sa tanso.
4. Kaligtasan sa Elektrisidad (Creepage at Clearance)
- Para sa mga driver ng AC-DC (off-line), tiyakin ang sapat na clearance sa pagitan ng mataas na boltahe na mga bakas (mga mains) at mababang boltahe na pangalawang panig.
- Rating ng Flammability:Ang lahat ng mga materyales ay dapat matugunanUL94V-0. Ang rating na ito ay dapat na pisikal na minarkahan sa solder side ng board.
Mga Kinakailangang Partikular sa Application
Iba't ibang sektor ang nagpapataw ng iba't ibang stress sa LED driver PCBA.
- Mga Automotive Headlight (ADB):Nangangailangan ng high-current (8A+) na mga driver na mayPagsunod sa EMC (CISPR 25 Class 5). Kadalasang pinaghihigpitan ang laki ng board, na nangangailangan ng 4+ na layer stack.
- Industrial High-Bays:Nakatuon sa proteksyon ng surge at malawak na saklaw ng boltahe ng input (90-305V AC).
- Consumer (LED na mga bombilya):Cost-sensitive, karaniwang single-layer aluminum PCB na may mga linear na driver.
Mga Madalas Itanong (FAQ)
Nasa ibaba ang tatlong karaniwang teknikal na tanong tungkol saLED driver PCBAsourcing at debugging.
Q1: Bakit nabigo ang aking LED driver na PCBA pagkatapos ng ilang buwan, kahit na ang mga bahagi ay bago?
A:Ang pangunahing dahilan ay halos palagingthermal stressomahinang paghihinang. Suriin ang sumusunod:
1. Temperatura ng Junction:Sinukat mo ba ang Tc (case temp) ng driver IC? Ang isang patakaran ng hinlalaki ay para sa bawat 10°C na tumaas sa itaas 85°C, ang habang-buhay ng isang kapasitor ay humihina.
2. Pagkagutom sa tanso:Maraming mga pagkabigo ang nangyayari dahil ang thermal pad ng IC ay hindi na-solder nang tama. Gamit angSide-Wettable FlanksAng disenyo ay nagbibigay-daan para sa pag-verify ng AOI upang matiyak na ang thermal pad ay ganap na konektado.
3. Materyal na Tg:Ang karaniwang FR4 (Tg 130°C) ay maaaring bumaba sa paglipas ng panahon kung ang driver ay umiinit. Mag-upgrade saTg 150°C+o aluminum-core PCBA.
Q2: Paano ko mabe-verify ang kalidad ng isang prototype na LED driver na PCBA bago ang mass production?
A:Huwag umasa sa visual na inspeksyon lamang. Kailangan mo ng tatlong hakbang na proseso ng pag-verify:
1. Electrical Test (Flying Probe):Ang 100% na pag-verify ng net connectivity ay sapilitan. Siguraduhing walang shorts sa pagitan ng high-voltage at low-voltage nets.
2. Thermal Imaging:Patakbuhin ang driver sa full load sa loob ng 1 oras. Gumamit ng thermal camera para tingnan kung tumutugma ang temperatura ng IC case sa mga detalye ng datasheet.
3. Solder Joint Micro-section:Para sa mga pakete ng DFN, kailangan mong i-cross-section ang isang sample joint upang suriin kung may mga void. Ang mga void ay hindi dapat lumampas sa 25% ng kabuuang lugar ng pad.
Q3: Ano ang nagagawa ng "ENIG" surface finish para sa aking LED driver, at sulit ba ang dagdag na gastos?
A:Ang ENIG (Electroless Nickel Immersion Gold) ay kritikal para sa mga high-reliability na LED driver.
- Bakit ito mahalaga:Ang karaniwang HASL (Hot Air Solder Leveling) ay nag-iiwan ng mga hindi pantay na ibabaw. Para sa maliliit na pitch LED driver ICs (tulad ng QFN o DFN), kailangan ang flatness para sa wastong paghihinang.
- Ang benepisyo ng "Gold":Pinoprotektahan ng ginto ang Nickel layer mula sa oksihenasyon. Kung mag-oxidize ang Nickel, magkakaroon ka ng "black pad" syndrome, na humahantong sa mga solder joint na mukhang maganda ngunit pumuputok sa ilalim ng thermal cycling (karaniwan sa panlabas na pag-iilaw).
- hatol:Para sa automotive o panlabas na paggamit, ang ENIG ay hindi mapag-usapan. Para sa mga disposable consumer na bombilya, sapat na ang OSP o HASL.
Buod
Isang matatagLED driver PCBAay tinukoy hindi lamang sa pamamagitan ng IC na pinili, ngunit sa pamamagitan ngtimbang ng tanso, thermal sa pamamagitan ng diskarte, atibabaw na tapusin. Palaging hilingin ang IPC-6012 Class 2 o Class 3 na pagsunod, at unahin ang side-wettable flanks para sa mga kritikal na aplikasyon ng automotive upang matiyak ang pag-verify ng AOI.
Sa pamamagitan ng pagsunod sa mga parameter na ito---na-verify sa pamamagitan ng aming 20 taon ng pagsubok sa industriya---natitiyak mo ang habang-buhay ng driver na tumutugma sa iyong LED array, karaniwang 50,000+ na oras ng pagganap ng L70.
