Sa 20 taong karanasan sa consumer electronics at pagmamanupaktura ng PCB, nasuri ko ang libu-libong ceiling light assemblies. Sinasaklaw ng gabay na ito ang pagpili ng materyal, pamamahala ng thermal, mga topolohiya ng driver, at mga kinakailangan sa pagsunod na partikular sa disenyo ng ilaw sa kisame ng PCBA.

Ang Dapat Gawin ng Ceiling Light PCBA

Kinokontrol at pinapagana ng ceiling light na PCBA (Printed Circuit Board Assembly) ang LED light source. Hindi tulad ng isang hubad na PCB, ang isang PCBA ay kinabibilangan ng lahat ng mga sangkap na ibinebenta sa board---LED, driver, resistors, capacitor, at konektor.

Mga pangunahing pag-andar ng isang ilaw sa kisame PCBA:

- AC-to-DC conversion (kung isinama ang driver):Kino-convert ang 110-277V AC sa mababang boltahe na DC para sa mga LED

- Patuloy na kasalukuyang regulasyon:Pinapanatili ang matatag na kasalukuyang LED sa kabila ng pagbabagu-bago ng boltahe ng input

- Pamamahala ng thermal:Nagdadala ng init palayo sa mga LED junction upang maiwasan ang napaaga na pagkabigo

- Dimming control (opsyonal):Mga interface na may mga wall dimmer (0-10V, TRIAC, o PWM)

Pagkakaiba mula sa hubad na PCB:Ang isang hubad na PCB ay may mga bakas ng tanso at mga pad ngunit walang mga bahagi. Ang isang PCBA ay ganap na naka-assemble at handa nang i-install sa light fixture.

Mga Pangunahing Teknikal na Pagtutukoy

Mga Parameter ng Power ng Input

ParameterStandard RangeHigh-Performance RangeInput Voltage (AC)110-120V (US) o 220-240V (EU)90-277V (universal)Input Frequency50/60 Hz50/60 HzPower Factor (PF)>0.70 (consumer.monic)>0.70 (consumer) (THD)<20%<15% (kinakailangan sa DLC) Proteksyon ng Pagdagsa1 kV (basic)2-4 kV (komersyal)

Power factor at THD na kinakailangan sa bawat pamantayan ng Energy Star at DLC.

Mga Detalye ng LED Output

ParameterMababang PowerMedium PowerHigh PowerTotal Lumen Output800-1500 lm (papalitan ang 60W incandescent)1500-3000 lm3000-5000 lm+Bilang ng LEDs18-4848-100100-200+LED Current50-150-3000m mATotal Power8-15W15-30W30-60W

Mga Pagtutukoy ng Pisikal

ParameterFR4 StandardAluminum MCPCBBoard ShapeRound, square, o customRound, square, o customDiameter (typical round)100mm to 300mm100mm100mm to 300mmCopper Weight1 oz (signal), 2 oz (power)1-2 ozLayer Count2 layers (pinakakaraniwan)1-2 layersW.3-2 layersThermal-Conduct5. W/m·K

Pagpili ng Materyal ng PCB: FR4 kumpara sa Aluminum MCPCB

Ang pagpili sa pagitan ng FR4 at aluminum MCPCB (Metal Core PCB) ay ang pinakamahalagang desisyon sa ceiling light na disenyo ng PCBA.

Talahanayan ng Paghahambing

KatangianFR4 PCBAAluminum MCPCBTthermal conductivityMahina (0.3-0.5 W/m·K)Maganda hanggang sa napakahusay (1-9 W/m·K)TimbangMaliwanagKatamtamang Gastos (mababang volume)Mababang Katamtaman (30-50% na mas mataas kaysa sa FR4)LED lifespan sa 150mA30,000+w50 na oras,B000+w50 na oras ng paggamit (<12W), maaaring palitan na bulbKatamtaman hanggang sa mataas na kapangyarihan na mga ceiling fixture

Matrix ng Desisyon

Ceiling Light PowerRecommended PCBA MaterialReason5W-12W (small flush mount)FR4 (2-layer)Mababang halaga, katanggap-tanggap na init12W-25W (standard ceiling)Aluminum MCPCB (1-2 W/m·K)Thermal management critical25W-50W (malaking panel)·3-5Pvents na aluminyo sobrang init50W+ (komersyal)Premium na aluminyo (5-9 W/m·K) o copper coreMandatory para sa pagiging maaasahan

Panuntunan ng hinlalaki:Para sa mga ilaw sa kisame na higit sa 15W, gumamit ng aluminum MCPCB. Ang FR4 ay magdudulot ng napaaga na LED failure dahil sa heat buildup.

Topology ng Driver para sa Ceiling Light PCBA

Gumagamit ang mga Ceiling light PCBA ng dalawang pangunahing arkitektura ng driver: pinagsama (mga bahagi sa parehong board) o remote (hiwalay na board ng driver).

Pinagsama kumpara sa Remote na Driver

AspectIntegrated Driver (COB o linear)Remote Driver (separate board)Lokasyon ng driverSa parehong PCBA bilang mga LEDHiwalay na board, konektado sa pamamagitan ng mga wireKaraniwang kapangyarihan5W-25W15W-100W+Efficiency80-88%85-93%Flicker performanceMaaaring mahirap sa simpleng linear compatibilityDicellent na may TRIcellent na pag-filter lamang)Malawak (0-10V, TRIAC, DALI)Mababang Gastos (iisang board)Mas mataas (dalawang board)Pinakamahusay para sa Cost-sensitive, hindi nagdidilim na mga fixtureKomersyal, dimmable, high-power

Constant Current vs. Constant Voltage

Uri ng DriverPinakamahusay Para sa Mga KalamanganMga KalamanganConstant na kasalukuyang (CC)Direct-drive na LED stringMas simple, mas kaunting bahagi ng LED na bilang ay dapat tumugma sa boltahe ng driverConstant na boltahe (CV)Mga modular na fixture na may maraming boardStandard 12V/24V, madaling palawakin Nangangailangan ng hiwalay na mga resistor na naglilimita sa kasalukuyang

Rekomendasyon para sa ceiling light PCBA:Gumamit ng patuloy na kasalukuyang topology ng driver para sa mga pinagsama-samang disenyo. Nagbibigay ito ng matatag na kasalukuyang LED na walang karagdagang resistors.

Thermal Management para sa Ceiling Light PCBA

Ang init ay ang pangunahing kalaban ng LED lifespan. Para sa bawat 10°C na pagbabawas sa temperatura ng LED junction, dumoble ang haba ng buhay.

Disenyo ng Thermal Path

Ang thermal path para sa ceiling light PCBA ay sumusunod sa sequence na ito:

LED junction → LED thermal pad → PCBA copper → dielectric layer (MCPCB) → aluminum base → fixture housing → room air

Pinakamahina na link:Ang dielectric layer (pagkakabukod sa pagitan ng tansong circuit at aluminum base). Ang karaniwang dielectric ay may 1-3 W/m·K conductivity. Ang premium na dielectric ay umaabot sa 5-9 W/m·K.

Mga Panuntunan sa Disenyo ng LED Pad

Kinakailangan ng Elemento ng DisenyoThermal vias sa ilalim ng LED9-12 vias (0.3mm diameter) bawat high-power na LEDVia fillingNapuno at nilimitahan (pinapayagan ang paghihinang sa itaas)Laki ng tansong padMinimum na 2x LED thermal pad na sukat Solder coverage80-90% ng thermal pad area (X-ray inspection)Void area toleranceMaximum na 2x LED thermal pad size

Thermal Verification

Pagsubok sa produksyon:Pagkatapos ng pagpupulong, patakbuhin ang ilaw sa kisame nang buong lakas sa loob ng 1 oras. Sukatin ang temperatura sa mga LED pad gamit ang isang infrared camera.

Temperatura (LED pad)GradeInaasahang Haba<50°CEmahusay70,000+ na oras50-60°CMaganda50,000-70,000 na oras60-70°CAkatanggap-tanggap30,000-50,000 na oras>70°CFang panganib sa pagkasira<20,000 na oras

Mga Panuntunan sa Layout ng PCB para sa Ceiling Light PCBA

Panuntunan 1: Symmetrical LED Placement

Ilagay ang mga LED nang pantay-pantay sa PCBA upang maiwasan ang mga hot spot at matiyak ang pare-parehong pamamahagi ng ilaw. Para sa mga bilog na ilaw sa kisame:

- Ayusin ang mga LED sa mga concentric na bilog

- Pantay na espasyo sa pagitan ng mga katabing LED

- Panatilihin ang pare-parehong distansya mula sa gilid ng board

Panuntunan 2: Maiikling High-Current na Bakas

Ang mga high-current na bakas (LED power at ground) ay dapat na maikli at malawak hangga't maaari. Kalkulahin ang kinakailangang lapad:

Para sa 2 oz na tanso, pagtaas ng temperatura sa 20°C:

- Lapad (mils) = Kasalukuyan (Amps) × 35

Halimbawa: 300mA (0.3A) na bakas → 0.3 × 35 = 10.5 mils (0.27mm) na minimum

Magdagdag ng 50% safety margin:Gumamit ng 16 mil (0.4mm) para sa 300mA na mga bakas.

Panuntunan 3: Paghiwalayin ang mga Seksyon ng AC at DC

Kung ang PCBA ay may kasamang pinagsamang AC-DC converter:

- Panatilihin ang AC input (mataas na boltahe) sa isang gilid ng board

- Panatilihin ang 3mm creepage na distansya sa pagitan ng AC at mababang boltahe na mga bakas ng DC

- Gumamit ng pisikal na puwang o moat sa PCB kung masikip ang espasyo

Panuntunan 4: Pagbuhos ng Copper para sa Lupa

Gumamit ng solidong tansong ibuhos sa tuktok na layer (para sa MCPCB, ang circuit layer) para sa LED returns. Binabawasan nito ang pagbaba ng boltahe at pinapabuti ang pagkalat ng init.

Panuntunan 5: Daisy-Chain Power Distribution

Para sa mas mahahabang ilaw sa kisame (linear o rectangular), ang ruta ng power trace bilang gitnang bus kaysa sa pagpapakain ng mga LED mula sa dulo ng nakaraang string.

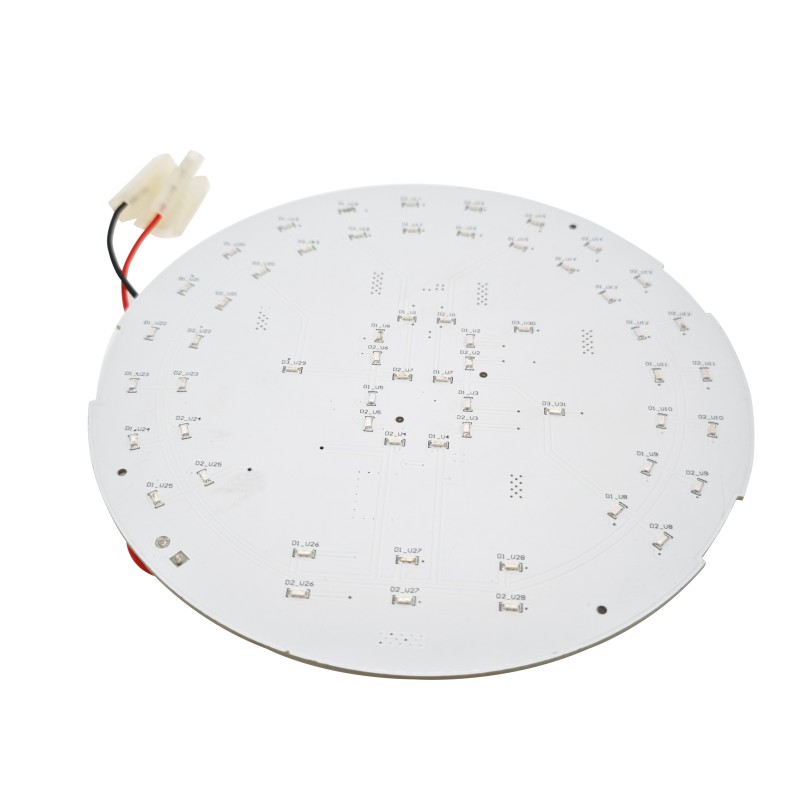

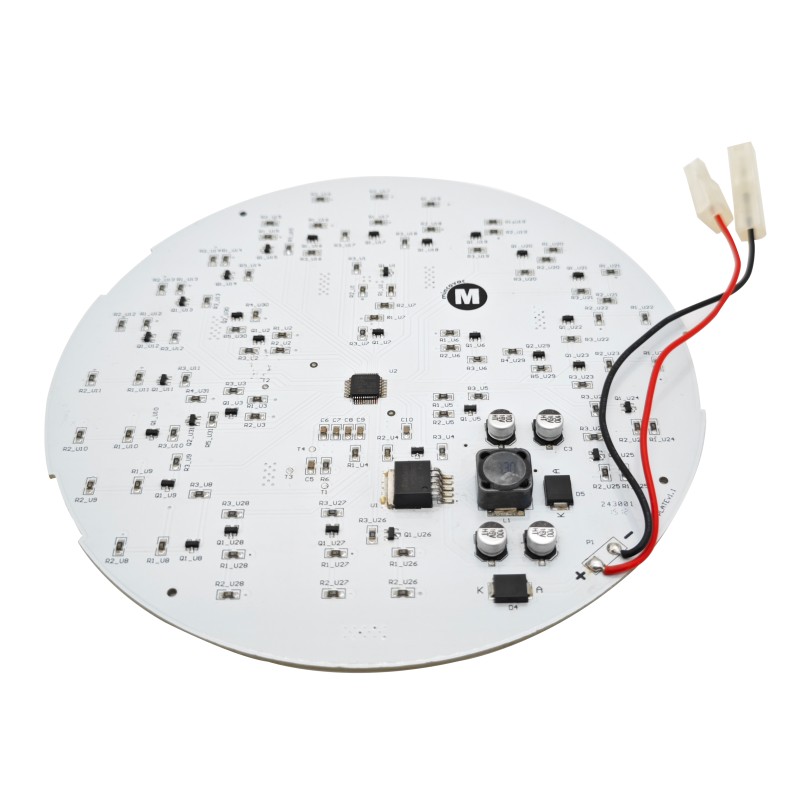

Halimbawa ng Layout ng PCBA ng Ceiling Light (Round)

Ang isang tipikal na round ceiling light PCBA (150mm diameter, 36 LEDs) ay may ganitong layer stack:

LayerFunctionCopper WeightTop (circuit layer)LED pads, traces, driver components2 ozDielectric layerElectrical isolation75-100 µmAluminium basePagkakalat ng init at mekanikal na suporta1.6mm na kapalIbaba (opsyonal)Mga pangalawang bahagi o solder mask lamangN/A

Mga Pagsasaalang-alang sa Flicker at Dimming

Mga sanhi ng Flicker

Ang LED flicker ay nangyayari kapag ang kasalukuyang output ng driver ay may makabuluhang ripple. Mga karaniwang sanhi:

- Hindi sapat na kapasidad ng outputsa driver

- Mahina ang TRIAC dimmer compatibility(mga nangungunang dimmer na may capacitive load)

- Low-frequency PWM dimming(<1 kHz)

Flicker Sukatan

MetricGoodAcceptablePoorPercent flicker (100Hz)<10%10-30%>30%Flicker index<0.10.1-0.3>0.3Flicker frequency>1 kHz100-1000 Hz<100 Hz

Mga Teknik sa Pagbawas ng Kurap

TechniqueEffectCost ImpactMagdagdag ng bulk output capacitor (100-470µF)Binababa ang 100-120 Hz rippleLow ($0.10-0.30)Taasan ang PWM dimming frequency sa >4 kHzTinatanggal ang nakikitang flickerWala (pagbabago ng firmware)Gumamit ng high-PF flyback o buckrate na boltahe ($0.50-1.00)

Pagsunod at Sertipikasyon

Mga Kinakailangang Sertipikasyon ng Market

MarketCertificationRequirementUSAUL 1598 o UL 8750Kaligtasan para sa LED luminairesCanadaCSA C22.2 No. 250.0Kaligtasan para sa lighting fixturesEUCE (kasama ang LVD, EMC, RoHS)Kaligtasan, mga emisyon, mga mapanganib na sangkap para sa pangkalahatang kahusayan ng mga module ng LED31EC 6220. (US)Energy Star o DLCRebate eligibility, mga kinakailangan sa utility

Mga Karaniwang Pagsusuri sa Pagsunod

TestStandardCriteriaDielectric strength (hipot)UL 87501500V AC sa loob ng 1 minuto, walang breakdownGround continuityUL 8750<0.1Ω sa pagitan ng ground terminal at exposed metalEMI (conducted & radiated)FCC Part 15 (US) o EN 55015 (EU)Mababa sa tinukoy na limitasyon ng Star0gy > PF0s at PF0. <20% para sa komersyal

Mga FAQ sa Ceiling Light PCBA

Q1: Maaari ko bang gamitin ang parehong ceiling light PCBA para sa parehong 120V at 277V na komersyal na aplikasyon?

A:Hindi, hindi kung walang unibersal na input driver. Narito ang teknikal na breakdown:

Ang isang PCBA na partikular na idinisenyo para sa 120V AC ay gumagamit ng mga bahagi na na-rate para sa humigit-kumulang 200V DC boltahe ng bus (pagkatapos ng pagwawasto). Sa 277V AC, ang rectified DC bus ay humigit-kumulang 390V DC. Lumampas ito sa rating ng boltahe ng mga karaniwang 120V-rated na capacitor, MOSFET, at diode.

Mga kinakailangan sa pagbabawas ng boltahe ng bahagi:

Component120V Rating277V Kinakailangang RatingInput capacitor200V400-450VMOSFET250-300V500-600VRectifier diodes200V400VCreepage distance1.5mm3.0mm

Kung kailangan mo ng isang PCBA para sa parehong mga boltahe:

- Tukuyin ang auniversal input driverrated 90-277V AC

- Gumamit ng mga bahagi na na-rate para sa minimum na 400V DC bus

- Idisenyo ang PCB creepage para sa 3mm sa pagitan ng mga linya ng AC at mga seksyon na mababa ang boltahe

- Asahan ang 10-20% na mas mataas na halaga ng bahagi

Alternatibo:Gumawa ng dalawang variant ng PCBA---isa para sa 120V (mas mababang halaga) at isa para sa 277V (mas mataas na rating ng boltahe). Ito ay karaniwan sa paggawa ng komersyal na ilaw.

Q2: Paano ko matitiyak na gumagana nang maayos ang aking ilaw sa kisame PCBA sa isang TRIAC wall dimmer?

A:Ang TRIAC dimmer compatibility ay isang pangkaraniwang hamon para sa ceiling light PCBA designers. Narito ang diskarte sa engineering:

Ang problema:Ang mga dimmer ng TRIAC ay idinisenyo para sa mga incandescent na bombilya (resistive load). Ang mga LED ay nagpapakita ng isang reaktibong pag-load na maaaring magdulot ng TRIAC sa misfire, na humahantong sa pagkutitap, pagkislap, o pagkabigo na lumabo sa ibaba 30%.

Solusyon 1 - Bleeder resistor (passive):
Magdagdag ng bleeder resistor (10-50 kΩ, 1-2W) sa buong AC input. Ito ay kumukuha ng sapat na kasalukuyang (5-15 mA) upang panatilihing maayos ang pagsasagawa ng TRIAC sa bawat kalahating cycle.

Resulta:Pinapabuti ang low-end dimming (karaniwang 10-15% minimum). Nagdaragdag ng 1-2W ng standby loss.

Solusyon 2 - Aktibong bleeder circuit (ginustong):
Ang isang aktibong bleeder (kinokontrol ng IC) ay kumukuha lamang ng kasalukuyang kapag ang TRIAC ay maaaring magkamali. Ang pagkawala ng kahusayan ay malapit sa zero.

Solusyon 3 - Tukuyin ang TRIAC-dimming driver IC:
Maraming komersyal na LED driver IC ang may kasamang built-in na TRIAC dimming detection at bleeder control. Kasama sa mga halimbawa ang:

- TI LM3447(TRIAC dimmable LED driver)

- MPS MP4030(TRIAC dimming primary-side regulator)

Kinakailangan sa pagsubok:I-validate ang compatibility ng dimming sa hindi bababa sa 5 magkakaibang modelo ng TRIAC dimmer (Lutron, Leviton, Legrand). Malaki ang pagkakaiba ng mga dimmer sa kanilang paghawak sa kasalukuyang mga kinakailangan.

Sign ng pagkabigo sa field:Kung ang ilaw sa kisame ay kumikislap o kumikislap kapag dimmed sa ibaba 50%, ang bleeder circuit ay hindi sapat.

Q3: Ano ang mga pinakakaraniwang isyu sa kalidad sa paggawa ng ceiling light PCBA?

A:Batay sa libu-libong pag-inspeksyon sa produksyon, ang limang depektong ito ay bumubuo ng higit sa 80% ng mga isyu sa kalidad ng PCBA sa ceiling light.

DefectFrequencyRoot CauseDetection MethodRework CostLED tombstoning1-5%Hindi pantay na solder paste volume sa LED padsAOIHigh (LEDs damaged)Solder voids sa ilalim ng LEDsCommonTrapped flux gases sa panahon ng reflowX-ray inspectionWala (voids <25% acceptable)Reverse polarity LEDs0.5-OVisual na lugarIIFeeder o O2ment na error (kulay/marking)Napakataas (scrap board)Malamig na solder joints sa driver IC1-3%Hindi sapat na reflow temperatureAOI o manual inspectionKatamtaman (rework possible)Hindi sapat na thermal paste (MCPCB)5-10%Inconsistent applicationPull test o thermal imagingMababa (magdagdag ng paste)

Mga diskarte sa pag-iwas:

LED tombstoning:

- Gumamit ng mga stencil aperture na bahagyang mas malaki kaysa sa mga LED pad (1:1.1 ratio)

- Tiyaking may 60-90 segundong oras sa itaas ng liquidus (TAL) ang reflow profile

Reverse polarity LEDs:

- Gumamit ng mga LED na may malinaw na polarity marking (anode/cathode)

- Ipatupad ang automated optical inspection (AOI) na may polarity check

- Magpatakbo ng 100% polarity test sa flying probe o bed-of-nails

Cold solder joints:

- I-verify ang reflow peak temperature (245-260°C para sa SAC305 na walang lead)

- Subaybayan ang profile ng oven araw-araw gamit ang isang profiler (hindi lamang isang beses bawat batch)

Hindi sapat na thermal paste (MCPCB sa heatsink):

- Gumamit ng stencil o screen printing para sa thermal paste (hindi manu-manong aplikasyon)

- Target na 0.3-0.5mm ang kapal ng paste

- I-verify ang saklaw pagkatapos ng pag-mount (dapat bahagyang pisilin ng thermal paste ang mga gilid)

Checklist ng kontrol ng kalidad para sa inspeksyon ng PCBA na papasok na ceiling light:

Inspeksyon ItemParaan ng Pamantayan sa PagtanggapLED polarityVisual o AOI100% tamaSolder joints (power component)AOINo bridging, walang hindi sapat na solderLED voidsX-ray (sample 5-10%)<25% per padThermal pasteVisual (edge squeeze-out)Nakikita sa lahat ng mounting pointFlyelectrical test bed-of-nailsBukas/maikli, LED forward boltahe check

Ceiling Light Checklist ng Paggawa ng PCBA

Hakbang sa ProduksyonKailanganVerificationPapasok na inspeksyon ng PCBWalang warpage, tamang kapal, ENIG finish na nakikitaVisual at gauge measurementSolder paste printingStencil thickness 0.1-0.12mm, aperture alignment ±0.05mmSPI (solder paste inspection)Pick-and-placeLED accument placement ±0.05Omm 245-260°C, TAL 60-90 segundoProfiler data bawat batchThermal paste application0.3-0.5mm kapal, buong saklaw Pagsusuri ng timbang + visualPag-mount ng heatsinkUniform pressure, walang gapScrew torque specificationElectrical testBuksan/maikli, LED polarity, current measurementAutomated test fixture

Buod: Magandang Kalidad ng Ceiling Light PCBA Checklist

Ang isang magandang kalidad ng ceiling light na PCBA ay nagbabalanse sa gastos, thermal performance, at pagsunod. Para sa mga karaniwang residential fixtures (15-25W), ang aluminum MCPCB na may 2 oz na tanso, pare-pareho ang kasalukuyang driver, at LED pad na temperatura sa ilalim ng 60°C ay patuloy na nakakamit ng 50,000+ oras na habang-buhay. Para sa mga komersyal na dimmable fixtures, magdagdag ng TRIAC-compatible na driver IC at bleeder circuit. Ang pinakakaraniwang mga depekto sa pagmamanupaktura---LED tombstoning, reverse polarity, at cold joints---ay maiiwasan sa AOI inspection at kontroladong reflow profile.

Elemento ng Disenyo	Kinakailangan
Materyal na PCB	Aluminum MCPCB para sa >15W; FR4 katanggap-tanggap para sa <12W
Timbang ng tanso	2 oz para sa mga bakas ng kapangyarihan; 1 oz para sa signal
Pamamahala ng thermal	9+ thermal vias bawat LED; Temperatura ng LED pad <60°C sa buong pagkarga
Topology ng driver	Patuloy na kasalukuyang (integrated o remote)
Kontrol ng flicker	Kapasidad ng output 100-470µF; PWM dimming >4 kHz kung ginamit
Pagiging tugma	Bleeder circuit para sa TRIAC; nakalaang dimming IC para sa pinakamahusay na mga resulta
Rating ng boltahe	Na-rate ang mga bahagi para sa maximum na boltahe ng input (120V o 277V o pangkalahatan)
Mga Sertipikasyon	UL o CE batay sa target na merkado; Energy Star para sa komersyal
Pagsusuri sa paggawa	AOI (LED polarity, solder joints), X-ray (voids), electrical test
