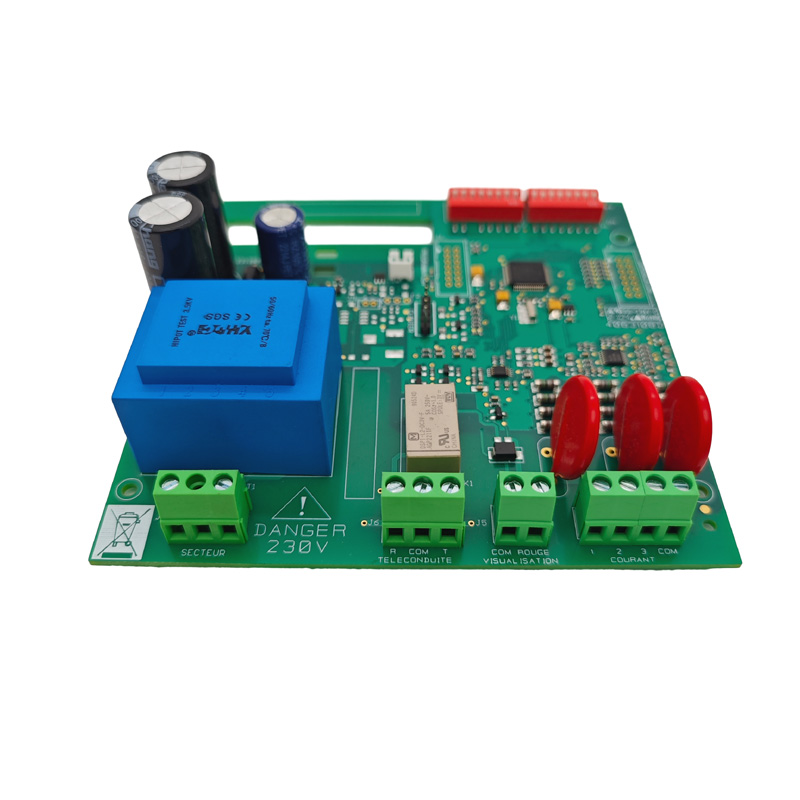

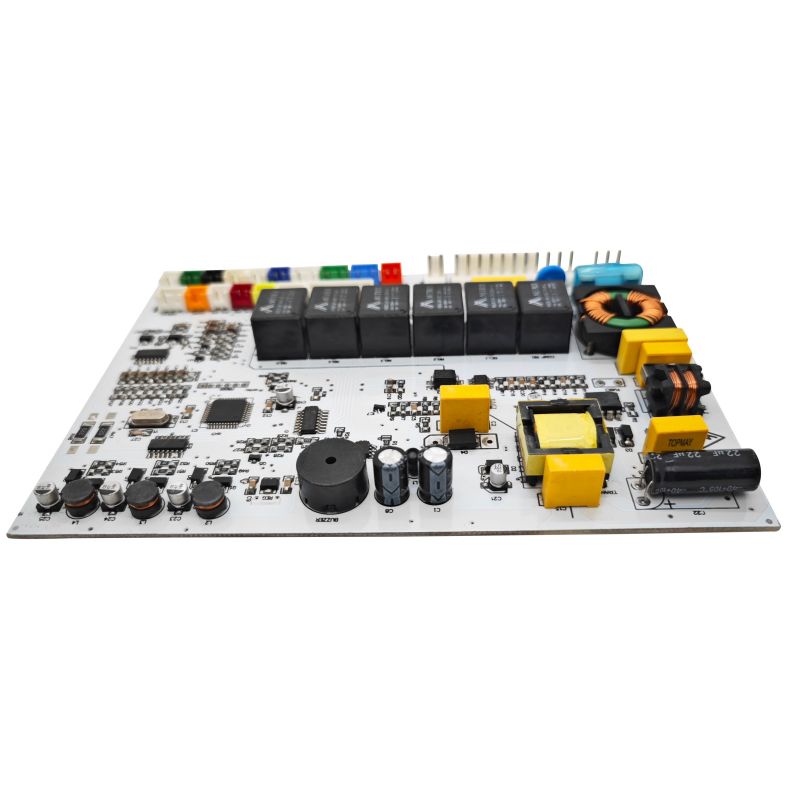

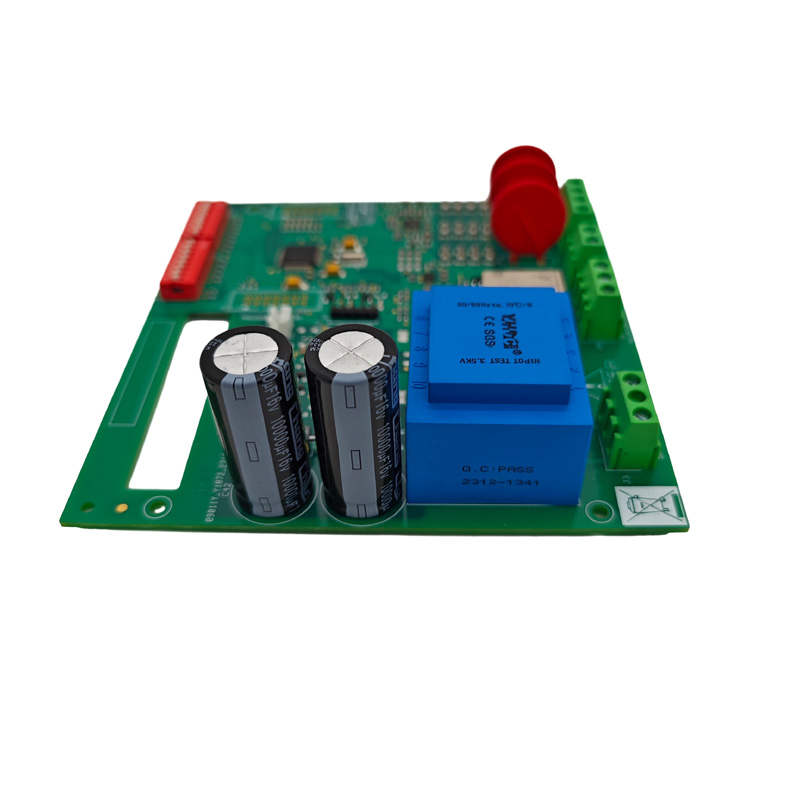

Pangingisda Sonar PCBA

Ang fishing sonar system (fish finder) ay ang pangunahing electronic component sa marine detection equipment, malawakang ginagamit sa recreational fishing, commercial fishing, at underwater exploration. Bilang isang propesyonal na tagapagbigay ng serbisyo sa pagmamanupaktura ng PCBA, nag-aalok kami ng mga one-stop na solusyon mula sa disenyo hanggang sa natapos na pag-assemble ng produkto, na tinitiyak ang maaasahang operasyon sa malupit na kapaligiran sa dagat na nailalarawan sa pamamagitan ng pag-spray ng asin, mataas na kahalumigmigan, at matinding pagbabagu-bago ng temperatura.

Dalawang Core Assemblies ng Fishing Sonar PCBA

Binubuo ang sonar system ng dalawang electronic assemblies, bawat isa ay may kakaibang mga kinakailangan sa PCBA:

Display/Processor PCBA

• Pagpoproseso ng signal ng Sonar - pag-convert ng mga return echoes sa mga digital na imahe

• Pagsasama ng GPS navigation - pinagsasama ang data ng posisyon sa mga pagbabasa ng sonar

• Pagmamaneho sa display – kinokontrol ang output ng LCD o touchscreen

• Interaksyon sa interface ng user – button sa pagbabasa o mga touch input

Transducer PCBA

1. Pagbuo ng pulso – lumilikha ng mataas na boltahe na pagsabog (±40V hanggang ±100V) sa mga frequency ng sonar

2. Echo reception – nagpapalakas at nagkokondisyon ng mahinang mga signal ng pagbabalik (microvolt range)

3. Transmit/Receive switching – mabilis na paglipat sa pagitan ng transmit at receive na mga mode

4. Pagtutugma ng impedance – pagtutugma ng mga katangian ng cable at transduser

Modernong Uso sa Paggawa: Gumagamit na ngayon ang mga high-end na fishing transducer ng SMT na teknolohiya, na may mga pick-and-place machine na direktang naglalagay ng mga elemento ng piezoelectric sa PCBA, na pinapalitan ang manu-manong pagpoposisyon ng mga ceramic crystal para sa pinabuting katumpakan at pinababang gastos.

Mga Pangunahing Teknikal na Pagtutukoy

Mga Magagamit na Configuration

• Single frequency, single beam: 38 kHz, 50 kHz, 200 kHz @ 1 kW

• Dual frequency, single beam: 38/200 kHz o 50/200 kHz (karaniwan para sa pangingisda)

• Mataas na kapangyarihan: 4 kW deep-water commercial configuration

Mga Pisikal na Detalye ng PCBA

Anim na Kritikal na Pagsasaalang-alang sa Disenyo

1. Integridad ng Signal – Tinitiyak ang Katumpakan ng Detection

Ang mga frequency ng sonar ay mula 50 kHz hanggang higit sa 900 kHz. Direktang nakakaapekto ang layout ng PCBA sa hanay at katumpakan ng pagtuklas:

• Mga bakas na kinokontrol ng impedance: 50Ω o 75Ω tipikal para sa mga transducer cable

• Mga katugmang haba ng trace: Para sa mga phased array transducers, lahat ng elemento ng trace ay dapat na may parehong haba ng kuryente

• Mga singsing ng bantay: Palibutan ang mga sensitibong analog input na may mga grounded na bakas upang tanggihan ang ingay

• Paghiwalayin ang analog/digital ground: Kumonekta sa isang star point malapit sa power input

2. Proteksyon sa Halumigmig – Ang #1 na Salik ng Pagkakaaasahan

Inilalantad ng mga marine environment ang mga PCBA sa salt spray, condensation, at direktang paglulubog. Ang conformal coating ay hindi mapag-usapan:

Mga Target ng IP Rating:

• Display unit: IP65 minimum (hindi dust-tight, water spray resistant)

• Transducer assembly: IP68 minimum (immersion-proof hanggang 1m+)

3. Transmit/Receive (T/R) Switching – Pagprotekta sa Sensitive Receiver

Ang isang sonar transducer ay hindi maaaring magpadala at tumanggap ng sabay-sabay. Dapat may kasamang T/R switch ang PCBA na nagpoprotekta sa sensitibong Low-Noise Amplifier (LNA) mula sa high-voltage transmit pulse:

• Tatlong-layer na proteksyon: Chopper circuit + boltahe clamping + series resistance

• Oras ng pagtugon: <10μs (1ft depth sa mababaw na tubig = 2μs round trip)

• Rating ng proteksyon ng receiver: Survive ±100V peak sa isang ±5V input

4. Disenyo ng Power Amplifier

Pinapalakas ang logic-level signal (5V) ng MCU sa boltahe na kinakailangan para i-drive ang transducer:

5. Receiver Chain – Amplification at Filtering

Napakahina ng return echoes (millivolts o microvolts). Ang chain ng receiver ay nangangailangan ng mataas na pakinabang na may mababang ingay:

6. Disenyo ng Power Supply

Bumubuo ng maraming malinis na boltahe na riles mula sa isang 12V marine battery input:

Rekomendasyon: Gumamit ng magkahiwalay na switching regulator para sa digital at analog na mga riles. Gumamit ng mga LDO pagkatapos lumipat ng mga converter para sa pinakamalinis na kapangyarihan sa chain ng receiver.

Mga Panuntunan sa Pagiging Maaasahan ng Layout ng PCBA

Gabay sa Pagpili ng Materyal

Mga Kinakailangan sa Pagsubok sa Produksyon

Kwalipikasyon sa Pangkapaligiran (Commercial Product Standard)

Mga FAQ

Q1: Rigid FR4 o flexible PCB para sa transducer assembly?

Parehong mabubuhay; ang pagpipilian ay nakakaapekto sa pagganap at pagiging maaasahan:

• Rigid FR4: Pinakamahusay para sa simpleng single-element transducers, low-frequency (50-83 kHz) na disenyo. Mas mababang gastos, mas madaling pagmamanupaktura, ngunit hindi umaayon sa mga curved hull na hugis.

• Flexible PCB: Pinakamahusay para sa mga phased array, high-frequency (200 kHz+), curved housing designs. Naaayon sa kumplikadong mga hugis, binabawasan ang laki ng pabahay, ngunit mas mataas ang gastos.

Trend sa industriya: Gumagamit na ngayon ang mga premium na fish finder ng mga flexible na PCBA na may mga elemento ng SMT piezoelectric, na nagbibigay-daan sa tumpak na pagpoposisyon ng dose-dosenang maliliit na elemento ng transducer sa mga curved o linear array upang hubugin ang sonar beam.

Q2: Paano protektahan ang receiver preamp mula sa high-voltage transmit pulse?

Gumamit ng tatlong-layer na scheme ng proteksyon:

1. Chopper circuit: Mga back-to-back na MOSFET o PIN diode na magkakasunod na may input ng receiver - naka-OFF habang nagpapadala

2. Voltage clamping: Back-to-back Schottky o Zener diodes clamp sa ±5V o ±10V

3. Series resistance: 100Ω hanggang 1kΩ risistor sa pagitan ng T/R switch at LNA input limits ang kasalukuyang sa panahon ng fault condition

Q3: Ano ang nagiging sanhi ng pasulput-sulpot na sonar signal o ghost echoes?

Kadalasang masusubaybayan sa disenyo ng PCBA o mga depekto sa pagpupulong:

1. Pagpasok ng kahalumigmigan sa connector → Pot ang connector junction, gumamit ng mga selyadong connector

2. Mga basag na solder joint sa mga elemento ng SMT → Gumamit ng flexible PCB, magdagdag ng epoxy underfill

3. Hindi sapat na decoupling sa power rails → Magdagdag ng 1000μF bulk capacitor, hiwalay na 100μF+100nF decoupling para sa LNA rail

4. Mahina ang pag-tune ng filter ng bandpass → Gumamit ng 1% tolerance na bahagi, i-verify gamit ang network analyzer

Bakit Kami Pumili – Katumpakan na Katugma sa Mga Kinakailangan sa Fishing Sonar PCBA

Binuo namin ang aming mga kakayahan partikular na tugunan ang mga natatanging hamon ng pagmamanupaktura ng marine electronics:

1. Mga Mature na Proseso sa Proteksyon ng Halumigmig

Salt spray corrosion at moisture ingress ang mga pangunahing hamon sa marine environment. Nag-aalok kami ng acrylic, silicone, at urethane conformal coating na opsyon na may selective spraying (precision na pag-iwas sa mga lugar ng connector) at UV fluorescent tracer para sa madaling inspeksyon – nakakatugon sa mga kinakailangan sa proteksyon ng IP68 para sa mga transducer assemblies.

2. Flexible na PCB at Rigid-Flex Manufacturing Capability

Ang mga high-end fishing transducers ay lalong gumagamit ng flexible na PCB + SMT piezoelectric na mga solusyon sa elemento. Sinusuportahan namin ang flexible na PCB (polyimide/PET) at rigid-flex board manufacturing – pinapagana ang tumpak na pagpoposisyon ng array, curved housing compatibility, at binawasan ang kabuuang sukat.

3. One-Stop Turnkey Service – Pinababang Coordination Overhead

Mula sa PCB fabrication → component sourcing → SMT/DIP assembly → programming → functional testing → conformal coating → wire harness assembly → tapos na pag-assemble ng produkto, lahat ng proseso ay nakumpleto sa loob ng bahay, na pinapaliit ang mga gastos sa koordinasyon ng multi-vendor at mga panganib sa kalidad.

4. Comprehensive Testing at Validation Capabilities

Nilagyan ng 2 aging test room, 2 high/low temperature test chamber, at malawak na hanay ng mga propesyonal na instrumento sa pagsubok, magagawa namin ang:

• In-Circuit Test (ICT)

• Thermal cycling test (-40°C hanggang +85°C)

• Pagsubok sa pag-spray ng asin

• Pagsubok sa pagkabigla sa temperatura

• Functional na pagsubok (kabilang ang T/R switching validation, noise floor testing)

5. Flexible na Suporta sa Dami

Ang taunang kapasidad sa produksyon ng PCBA ay lumampas sa 1.5 milyong unit, habang sinusuportahan ang maliit na dami ng pilot run nang walang MOQ – tuluy-tuloy na paglipat mula sa prototype na pag-verify patungo sa mass production.

Ang aming mga Kwalipikasyon

• Itinatag: 2011

• Lugar ng Pabrika: 3,000+ sqm

• Mga R&D Engineer: 20

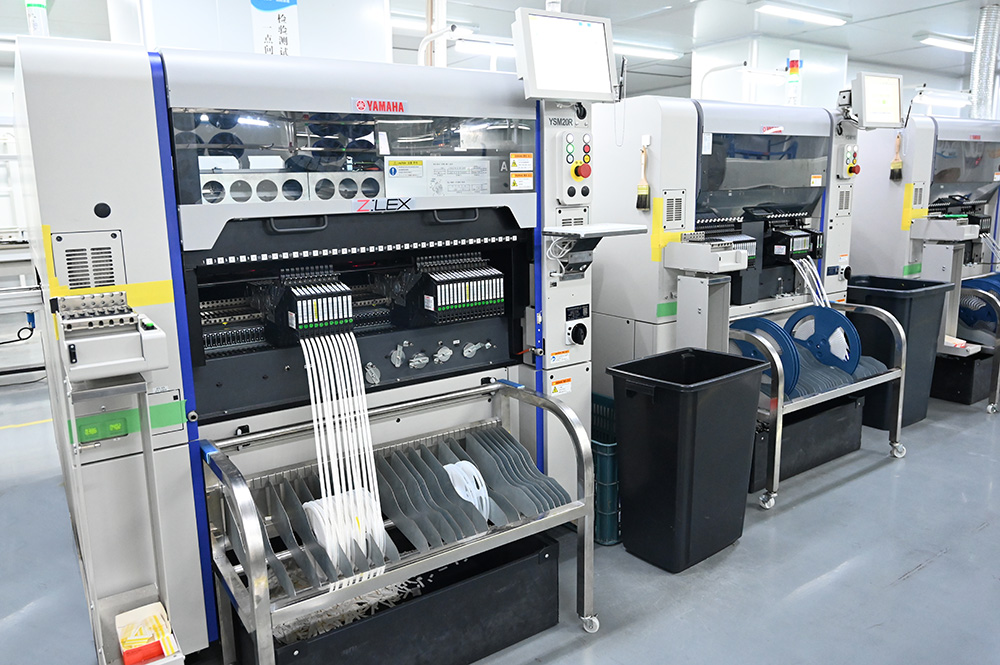

• Mga Linya ng Produksyon ng SMT: 6

• DIP Assembly Lines: 4

• Mga Linya ng Pagpupulong ng Tapos na Produkto: 2

• Quality System: ISO 9001:2015 certified, IPC-610E compliant

• Mga Pamilihan sa Pag-export: North America, South America, Europe, Asia, Oceania
