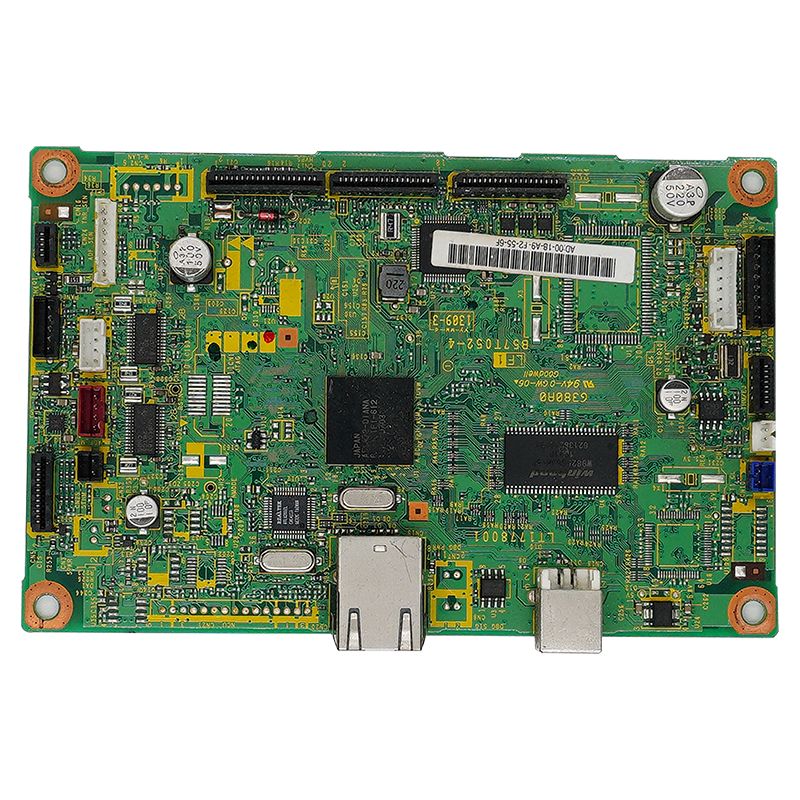

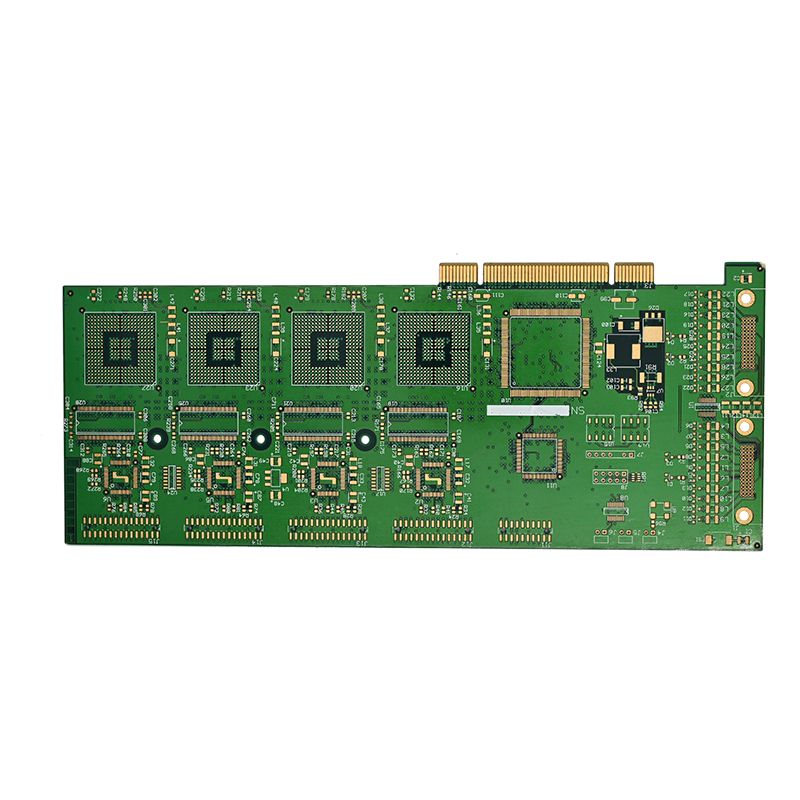

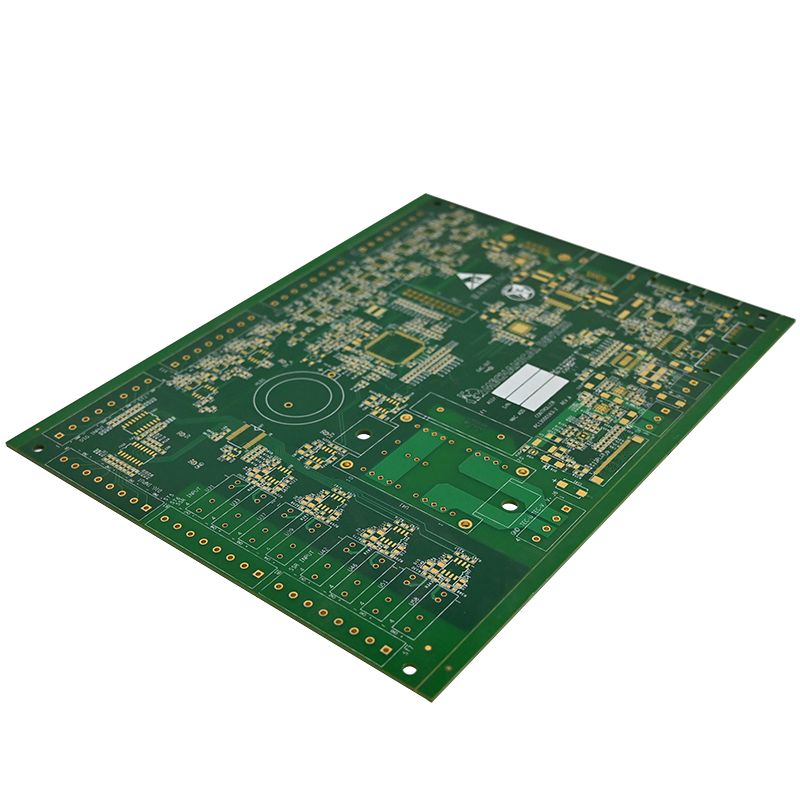

Paghihinang Robot PCBA

Mga Pangunahing Teknikal na Tampok

1. Advanced na Pagkontrol sa Paggalaw

Inverse Kinematics Integration: Gumagamit ng mga pamamaraan ng parameter ng D-H para sa walang putol na pagmamapa sa pagitan ng magkasanib na mga variable at mga pose ng end-effector.

Smooth Trajectory Planning: Ang mga advanced na interpolation algorithm ay nag-o-optimize ng mga velocity curve, na tinitiyak ang maayos na mga transition sa corrugated o segmented welds habang iniiwasan ang mga singularidad.

Multi-Axis Collaboration: Sinusuportahan ang naka-synchronize na kontrol ng maraming joints para sa mga kumplikadong welding path na may error sa katumpakan ng kontrol sa loob ng ±0.05mm.

2. Pagbagay sa Proseso ng Welding

Real-time na Parameter Tuning: Dynamically inaayos ang wire feed speed, current, at boltahe batay sa arc feedback signal.

Segmented Path Optimization: Espesyal na paghawak para sa mga transition section sa corrugated welds para matiyak ang bead consistency at joint integrity.

3. Industrial-Grade Reliability

Arkitektura ng Anti-Interference: Espesyal na layout upang ihiwalay ang high-power welding noise mula sa mga sensitibong logic circuit.

Mga Protocol ng Komunikasyon: Mga interface na handa nang gamitin para sa pagsasama ng EtherCAT, Profinet, at PLC.

Kahusayan sa Paggawa

Paano Magdisenyo ng isang Soldering Robot PCBA

Ang pagdidisenyo ng isang high-performance na soldering robot na PCBA ay nangangailangan ng komprehensibong pagsasaalang-alang ng maraming dimensyon, mula sa pagpaplano ng arkitektura ng system hanggang sa pagmamanupaktura ng hardware, kontrol ng software, at panghuling pag-verify. Ang mga sumusunod ay nagdedetalye ng mga pangunahing punto ng disenyo upang matiyak na ang produkto ay nakakatugon sa mga mahihirap na kinakailangan ng mga pang-industriyang senaryo ng welding.

1. System Architecture at Functional Planning

Ang paghihinang robot na PCBA ay kailangang makamit ang tuluy-tuloy na pagsasama ng maraming functional modules, na sumasaklaw sa motion control, welding power management, sensor interface, at communication modules, upang makabuo ng isang matatag at mahusay na control system.

Seksyon ng Motion Control: Sinusuportahan ang multi-axis collaborative trajectory planning (tulad ng 4-DOF control sa Cartesian coordinate system), at kino-convert ang path ng welding torch end-effector sa mga joint angle command sa pamamagitan ng inverse kinematics algorithm, na tinitiyak ang katumpakan ng welding trajectory.

Seksyon ng Proseso ng Welding: Maaari itong ayusin ang mga parameter ng welding sa real time ayon sa iba't ibang mga materyales sa hinang at magkasanib na uri. Halimbawa, sa mga corrugated welds, ang naka-segment na kontrol (tulad ng mga transition section na nagkokonekta sa mga straight section) ay pinagtibay upang maiwasan ang mga depekto sa welding at matiyak ang katatagan ng welding.

Interface ng Komunikasyon: Inilalaan ang mga interface ng komunikasyon na pang-industriya tulad ng EtherCAT o Profinet, na maaaring magkaroon ng mahusay na pakikipag-ugnayan ng data sa mga upper computer o PLC, na nagpapadali sa pinagsamang kontrol sa buong linya ng produksyon.

2. Disenyo ng Hardware at Paggawa ng PCBA

Isinasaalang-alang ang PCBA bilang core, ang disenyo ng hardware ay sumusunod sa mga prinsipyo ng mataas na pagiging maaasahan, malakas na anti-interference, at mataas na katumpakan, at mahigpit na kinokontrol ang bawat link ng proseso ng pagmamanupaktura upang matiyak ang kalidad ng produkto.

Phase ng Disenyo ng PCB: Magsagawa ng pag-verify ng rationality ng layout ng circuit sa pamamagitan ng teknolohiya ng simulation, na nakatuon sa pagkontrol sa katumpakan ng circuit (error sa loob ng ±0.05mm) at pagiging maaasahan ng interlayer na koneksyon upang maiwasan ang interference ng signal.

Pagpili ng Component: Ang mga pangunahing bahagi (tulad ng mga microcontroller, power driver chips) ay lahat ay gumagamit ng mga produktong pang-industriya, at sumasailalim sa mahigpit na screening ng supplier at inspeksyon ng papasok na materyal upang matiyak ang matatag na operasyon sa malupit na kapaligirang pang-industriya.

Proseso ng Paggawa: Ang buong proseso ay kinabibilangan ng paghahanda ng materyal (dimensional na error sa loob ng ±0.1mm), laser drilling (micro-hole accuracy sa ibaba 0.2mm), copper plating, photochemical etching, solder mask printing, atbp., upang matiyak ang integridad ng circuit at adaptability sa kapaligiran.

Proseso ng Paghihinang: Pagsamahin ang paglalagay ng SMT (tulad ng mga high-precision na 0402/0201 na naka-package na bahagi) sa paglalagay ng DIP (para sa mga high-power na device), at gumamit ng mga teknolohiyang reflow soldering at wave soldering upang matiyak ang pagiging maaasahan ng koneksyon ng bahagi; sa wakas, alisin ang natitirang pagkilos ng bagay sa pamamagitan ng proseso ng paglilinis upang mapabuti ang katatagan ng produkto.

3. Pagkontrol ng Software at Pagpapatupad ng Algorithm

Ang software system ng paghihinang robot na PCBA ay napagtanto ang malalim na pagsasama ng kontrol sa paggalaw at proseso ng welding, at gumagamit ng mga algorithm na may mataas na pagganap upang matiyak ang katumpakan at kahusayan ng welding.

Inverse Kinematics Solution: Gumamit ng paraan ng parameter ng D-H para itatag ang relasyon sa pagmamapa sa pagitan ng magkasanib na variable at end-effector pose, at iproseso ang welding path sa mga segment (gaya ng mga transition segment at straight segment ng corrugated welds) para matiyak ang pagpapatuloy at smoothness ng paggalaw.

Algorithm ng Pagpaplano ng Trajectory: Bumuo ng makinis na joint motion path, iwasan ang mga singular na punto sa proseso ng paggalaw, at i-optimize ang velocity curve sa pamamagitan ng interpolation algorithm upang mabawasan ang mga error sa welding na dulot ng motion mutation.

Real-time na Pagsasaayos ng Parameter: Batay sa mga signal ng feedback (tulad ng boltahe ng arko, kasalukuyang waveform), dynamic na ayusin ang bilis ng feed ng wire at kasalukuyang welding upang umangkop sa mga pagbabago sa mga kondisyon ng welding at matiyak ang pare-parehong kalidad ng welding.

Tungkol sa UNIXPLORE: Iyong Maaasahang PCBA Partner

Ang ating Kasaysayan

Itinatag noong 2011, ang Unixplore Electronics Co., Ltd ay nakatuon sa pagbibigay ng one-stop turnkey contract electronic manufacturing services, sumasaklaw sa disenyo at fabrication ng PCB at PCBA, pagkuha ng mga piyesa, SMT at DIP assembly, programming, functional testing, conformal coating, box building, wire harness at cable assembly, finished product assembly, packaging, atbp. kontrol sa industriya, kagamitang medikal, pangangalaga sa kalusugan, matalinong tahanan, militar, abyasyon at iba pang larangan.

Mga Patlang ng Application

Home Appliance · Industrial Control · Sasakyan · Consumer Electronic · Medical Equipment · Security System · Healthcare · LED Lighting

Ang Lakas ng Aming Pabrika

Kapasidad ng Produksyon: Taunang kapasidad ng produksyon na higit sa 1,500,000 PCBA at 150,000 set ng natapos na pagpupulong ng produkto, na maaaring matugunan ang mga pangangailangan ng parehong malalaking batch at maliit na batch na mga order.

Konsepto ng Kooperasyon: Nakatuon sa pagtatatag ng pangmatagalang nakabubuo na pakikipagtulungan sa mga pandaigdigang customer, na tumutuon sa pagpapabuti ng kalidad at pag-optimize ng gastos, at pagsunod sa prinsipyo ng "pinakamahusay na kalidad, mas mabilis na paghahatid, mas mababang gastos, walang panganib".

Kakayahang umangkop ng Order: Tanggapin ang maliit na dami ng mga order, walang paghihigpit sa MOQ, at ganap na suportahan ang mga customized na pangangailangan ng mga customer.

Ang aming Sertipiko

Ang aming operasyon ay na-certify ng ISO 9001:2015 at IPC-610E standard, mahigpit na nagpapatupad ng international quality management system para matiyak na ang bawat produkto ay nakakatugon sa mataas na kalidad na mga pamantayan.

Kagamitan sa Produksyon

Mayroon kaming sariling pag-aari na pabrika na higit sa 3,000 metro kuwadrado, nilagyan ng propesyonal na kagamitan sa produksyon at pagsubok upang magbigay ng malakas na suporta para sa kalidad ng produkto:

R&D Team: 20 propesyonal na R&D engineer, na nagbibigay ng teknikal na suporta para sa customized na disenyo at pag-optimize ng produkto.

Mga Linya ng Produksyon: 6 na linya ng produksyon ng SMT, 4 na linya ng pagpupulong DIP, 2 mga linya ng pagpupulong ng produkto, na napagtatanto ang mahusay at automated na produksyon.

Kagamitan sa Pagsubok: 2 Aging test room, 2 High & Low Temperature test room, at iba't ibang advanced testing instruments, na maaaring magsagawa ng iba't ibang stability, reliability at functional na mga pagsubok sa PCBA.

Pangunahing Kagamitan: High Speed ​​Yamaha SMT Machine, 10 Temperature Zone Reflow Soldering Machine, 9 Temperature Zone Reflow Soldering Machine, atbp., na tinitiyak ang katumpakan at kahusayan ng produksyon.

Imbitasyon sa Pakikipagtulungan

Malugod naming tinatanggap ang iyong ODM/OEM PCBA at natapos na mga order ng produktong elektroniko. Kung ikaw ay may customized na electronic assembly project o nangangailangan ng mga propesyonal na serbisyo sa pagmamanupaktura ng PCBA, mangyaring huwag mag-atubiling makipag-ugnayan sa amin ngayon, at bibigyan ka namin ng mga solusyon na may mataas na kalidad, mahusay at matipid.
