Ano ang Nitrogen Reflow Soldering at Bakit Ito Isaalang-alang?
Pinapalitan ng nitrogen reflow ang karaniwang hangin sa oven ng 99.9% purong N₂. Ang kawalan ng oxygen ay pumipigil sa pagbuo ng oksido sa solder paste at mga lead ng bahagi.
Paghahambing ng Proseso
ParameterStandard Air ReflowNitrogen Reflow (N₂)Pagkakaiba Antas ng oxygen20.9%< 1000 ppm (0.1%)200× mas mababa O₂Wetting angle25--35°10--15°2× better wettingVoiding in thermal pads15--25% area5---10% area5---10% area5---10% area5---10% area mga depekto0.5--2%< 0.05%10× mas kauntiSolder ballingVisibleNoneCleaner boards

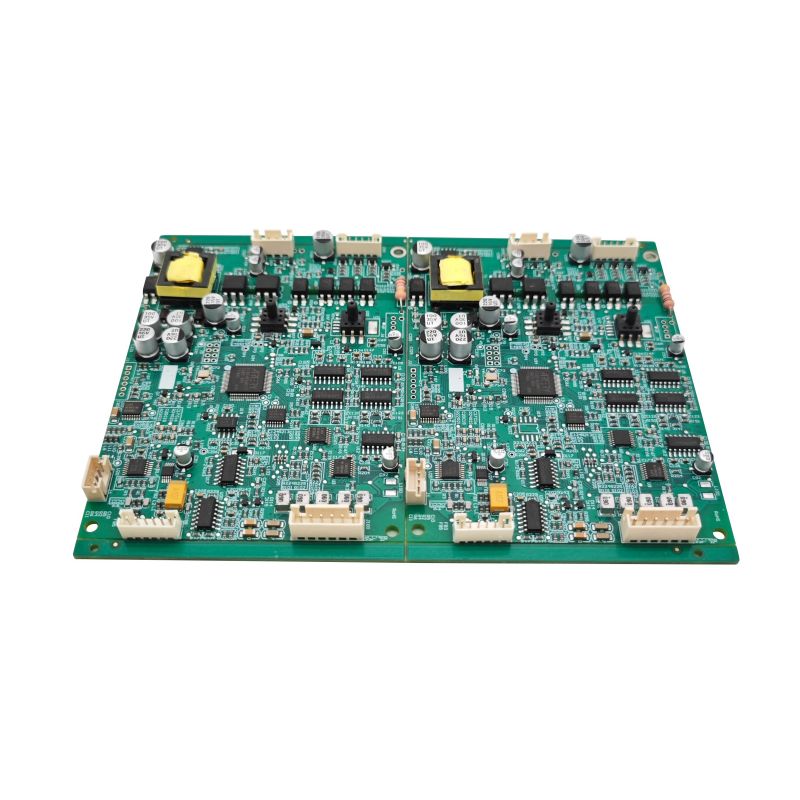

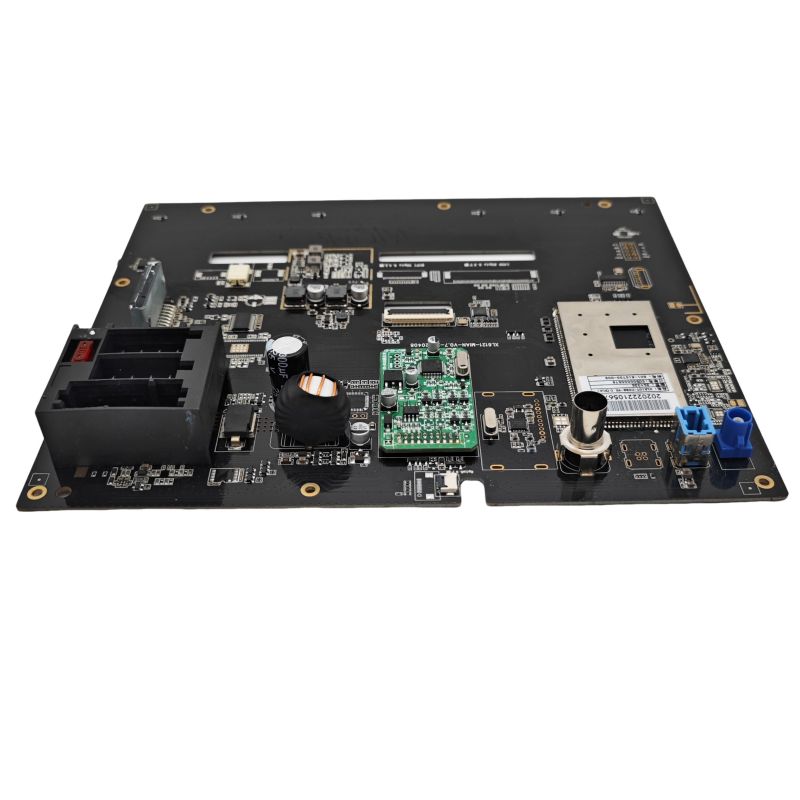

Ang Problema sa Oxidation sa Industrial Robot PCBA
Ang pang-industriya na robot na PCBA ay kadalasang gumagamit ng malalaking thermal pad (nakalantad na tanso) sa ilalim ng mga MOSFET, gate driver, at power management IC. Ang mga pad na ito ay mabilis na nag-oxidize sa air reflow, na pumipigil sa panghinang na ganap na mabasa. Ang resulta ay mga void na kumukuha ng init at nagdudulot ng mga pagkabigo sa field pagkatapos ng 1000+ na oras ng pagpapatakbo.
Kung saan Nagbibigay ang Nitrogen Reflow ng Malinaw na Halaga
Hindi lahat ng pang-industriya na robot na PCBA ay nakikinabang nang pantay. Ang nitrogen ay may katuturan sa mga partikular na sitwasyon.
Malaking Copper na Lugar at Mabibigat na Bahagi
Board FeatureAir Reflow RiskNitrogen Benefit10×10 mm thermal pad> 30% voids, hot spots< 8% voids, uniporme20+ layer board (makapal)Hindi pantay na pag-init sa mga layerMas maganda ang heat transfer sa pamamagitan ng basaMalalaking connector (40+ pin)Mga depekto sa head-in-pillow100% O joint formationidCBT na mga module sa ibabaw (mga joints na pang-ibabaw na bahagi)
Real-world na data: Sa isang anim na axis na robot controller na PCBA na may 12 power MOSFET sa isang board, ang nitrogen reflow reduced field ay bumabalik mula 3.2% hanggang 0.4% sa loob ng 24 na buwan. Ang pangunahing failure mode -- thermal pad voids na nagdudulot ng overheating -- ay bumaba ng 87%.
Mababang-boltahe, Mataas na Kasalukuyang Bakas
Ang pang-industriyang robot na PCBA para sa mga servo drive ay nagdadala ng 30--80A sa mga panloob na layer. Ang mga void sa ilalim ng current-sense resistors (0.5 mΩ, 2512 package) ay lumikha ng resistance variation na sumisira sa torque readings.
Kasalukuyang Bahagi ng SensePagkakaiba-iba ng Air ReflowPagkakaiba-iba ng Nitrogen Reflow4-terminal shunt (2512)±8% dahil sa voiding±1.5%Sense resistor temperature tumaas15°C5°CCalibration drift pagkatapos ng 500 cycle12%2%
Kung saan Hindi Kailangan ang Nitrogen Reflow
Ang nitrogen ay nagdaragdag ng gastos (pagbabago sa oven + pagkonsumo ng gas = $0.08--0.12 bawat PCBA). Huwag gamitin ito para sa mga kasong ito.
Mga Maliliit na Board na may Mababang Thermal Mass
ScenarioNitrogen Not NeededSingle-sided, < 50 componentsAir reflow produces < 8% voidsLahat ng maliliit na package (0402, QFN 3×3)Walang malalaking thermal padsLead-free SAC305 na walang sensitibong bahagiStandard flux handles air reflowLow-volume prototyping cost notified<
Mga Board na Gumagamit ng High-Activity Flux
Ang ilang no-clean flux (hal., Senju M705-GRN360-K2-V) ay naglalaman ng mga activator na epektibong gumagana sa hangin hanggang sa 240°C. Walang nasusukat na benepisyo ang nitrogen. Suriin ang flux datasheet para sa oxygen sensitivity.
Mga Parameter ng Pagpapatupad para sa Industrial Robot PCBA
Kung magpasya kang gumamit ng nitrogen, ilapat ang mga partikular na setting na ito.
Profile ng Oven sa ilalim ng Nitrogen
ZoneTemperatureTimeO₂ TargetPreheat150--180°C60--90 sec< 5000 ppmSoak180--210°C60--90 sec< 2000 ppmReflow peak (SAC305)240--250°C30--60sec-000°C30--60sec rampa---Walang kinakailangan
Kritikal: Panatilihin ang O₂ sa ibaba 1000 ppm sa panahon ng reflow peak. Higit sa 1500 ppm, mawawala ang benepisyo -- bumabalik ang mga void sa mga antas ng air reflow.
Nitrogen Flow Rate at Purity
ParameterRecommendationPurity99.9% minimum (3.0 grade)Dew point-40°C o mas mababaFlow rate15--25 m³/hour (typical 6-zone oven)
Pagtatantya ng gastos: Para sa isang tipikal na robot na pang-industriya na PCBA na 100×150 mm, ang nitrogen ay nagdaragdag ng $0.10 bawat board sa 10,000 volume. Sa 100,000 volume, bumababa ang gastos sa $0.04 bawat board.
Pagsubok upang Patunayan ang Benepisyo ng Nitrogen
Bago mag-commit sa nitrogen para sa iyong pang-industriyang robot na PCBA, patakbuhin ang dalawang pagsubok na ito.
Paghahambing (X-Ray)
1. I-reflow ang 20 boards sa hangin, 20 boards sa nitrogen
2. X-ray ang bawat board sa 0° at 45° tilt
3. Sukatin ang void area sa ilalim ng pinakamalaking thermal pad (hal., motor driver IC)
4. Ipasa ang criterion para sa nitrogen justification: Void reduction > 50% kumpara sa hangin
Cross-Section at Shear Test
TestAir Reflow ResultNitrogen TargetIMC kapal (intermetallic)1--3 µm uneven2--4 µm uniformVoid diameter> 200 µm common< 100 µm rareLakas ng gupit ng bola (0.5 mm BGA)800--1000 gf1100--13
FAQ -- Mga Karaniwang Tanong Tungkol sa Nitrogen Reflow para sa Industrial Robot PCBA
Q1: Ang nitrogen reflow ba ay nagpapabuti sa solder joint reliability para sa pang-industriyang robot na PCBA na nalantad sa vibration?
A:Oo, ngunit para lamang sa mga partikular na mekanismo ng pagkabigo. Ang mga robot na pang-industriya ay nakakaranas ng 5--50 Grms na vibration mula sa mga servo motor at gearbox. Ang dalawang pagkabigo na nauugnay sa vibration ay bumubuti sa nitrogen:
Kirkendall voiding-- Sa air reflow, ang copper-tin intermetallic (IMC) growth ay hindi regular, na lumilikha ng mga microscopic void sa interface. Sa ilalim ng vibration, ang mga void na ito ay nagsasama-sama at pumutok pagkatapos ng 5000--10,000 na oras. Ang nitrogen reflow ay gumagawa ng pare-parehong IMC (Cu₆Sn₅ layer) na walang voids. Ang pagsubok sa panginginig ng boses (20 Grms, 10--2000 Hz, 100 oras) ay nagpapakita ng nitrogen joints na nabubuhay nang 3x na mas matagal.
Solder fatigue malapit sa mabibigat na bahagi-- Ang mga malalaking transformer (15×15 mm) sa robot na pang-industriya na PCBA ay nakakaranas ng differential thermal expansion sa panahon ng pag-init ng robot (25°C hanggang 85°C). Sa air reflow, ang mga void ay tumutuon sa ilalim ng mga bahaging sulok kung saan ang stress ay pinakamataas. Ang mga void na ito ay nagsisilbing crack initiation site. Sa nitrogen, ang mga walang laman na joints ay namamahagi ng stress nang pantay-pantay.
Dami ng pagpapabuti-- Ang pinabilis na pagsubok sa buhay (thermal shock -40°C hanggang +125°C, 1000 cycle + sabay-sabay na vibration) ay nagpapakita ng:
- Mga joint ng air reflow: 12% ay basag o nabigo
- Nitrogen reflow joints: 1.5% basag
Gayunpaman, hindi inaayos ng nitrogen ang hindi maganda ang disenyo ng pad geometry o maling stencil apertures. Palaging i-optimize ang mga una, pagkatapos ay magdagdag ng nitrogen.
Q2: Anong void percentage ang katanggap-tanggap para sa pang-industriyang robot na PCBA power stages, at makakamit ba ito ng nitrogen?
A:Para sa mga pang-industriyang robot na yugto ng kapangyarihan ng PCBA (mga motor drive, IGBT, MOSFET), ang katanggap-tanggap na voiding ay depende sa thermal load. Mayroong tatlong baitang:
Tier 1 -- Mataas na kapangyarihan (patuloy > 20A bawat FET)
Katanggap-tanggap na void area: < 5%. Single void diameter: < 0.2 mm. Ito ay makakamit lamang sa nitrogen reflow (1000 ppm O₂) at vacuum reflow (opsyonal). Kung walang nitrogen, ang karaniwang mga voids ay 15--25%.
Tier 2 -- Katamtamang lakas (10--20A peak, pasulput-sulpot)
Katanggap-tanggap na void area: < 10%. Walang iisang void > 0.5 mm. Patuloy na nakakamit ang nitrogen reflow ng 5--8% voids. Ang air reflow ay gumagawa ng 12--18% -- kadalasang marginal ngunit pumasa kung pinapayagan ang thermal simulation.
Tier 3 -- Mababang kapangyarihan (< 5A, mga signal IC)
Katanggap-tanggap na void area: < 25%. Ang mga void ay may kaunting epekto sa init. Nitrogen ay hindi kailangan. Sapat na ang air reflow.
Makakamit ba ng nitrogen ang Tier 1 nang walang vacuum?Hindi -- ang nitrogen lang ay umabot sa 5--8% na minimum voids dahil sa mga nakulong na flux gas. Para sa sub-5% voids (kritikal para sa mga SiC MOSFET o GaN device), kailangan mo ng vacuum reflow (nag-aalis ng mga gas pagkatapos matunaw ang solder). Nakakamit ng nitrogen + vacuum ang 1--3% voids.
Test protocol para sa pang-industriyang robot na PCBA: Sukatin ang mga voids sa 10 boards. Kung ang average ay > 15%, magdagdag ng nitrogen. Kung ang average ay 8--15% at power dissipation < 2W bawat component, ang hangin ay katanggap-tanggap. Kung <8% ang kailangan, tukuyin ang nitrogen plus stencil optimization (vias sa thermal pad para maglabas ng flux).
Q3: Maaari ko bang i-convert ang aking kasalukuyang air reflow oven sa nitrogen para sa industriyal na robot na produksyon ng PCBA?
A:Oo, ngunit may tatlong hindi mapag-usapan na mga pagbabago. Maraming mga tagagawa ang sumusubok ng isang bahagyang conversion at nabigo.
Pagbabago 1 -- Oven sealing
Ang mga air reflow oven ay may mga puwang sa entrance/exit na mga kurtina at sa pagitan ng mga zone. Ang nitrogen purity ay nangangailangan ng oxygen ingress < 50 L/min. I-install:
- Dual-layer magnetic curtains (pinapalitan ang mga simpleng chain)
- Kontrol ng positibong presyon (1--2 mm H₂O sa loob ng oven)
- I-seal ang lahat ng access panel gamit ang mga high-temperature na silicone gasket
Kung walang sealing, makakakonsumo ka ng 3--5× na karagdagang nitrogen (mahalagang $0.30--$0.50 bawat board) at mayroon pa ring 5000 ppm O₂ sa peak -- mas masahol pa kaysa sa maayos na nakatutok na air oven.
Pagbabago 2 -- Sistema ng pagsubaybay sa oxygen
Mag-install ng dalawang zirconia O₂ sensor: isa sa preheat zone, isa sa reflow peak zone. Ang mga sensor ay dapat na i-calibrate buwan-buwan. Maraming mga industriyal na robot na tagagawa ng PCBA ang lumalaktaw sa pagkakalibrate, pagkatapos ay nagtataka kung bakit nagbabalik ang voiding.
Pagbabago 3 -- Conveyor at pagpapadulas
Ang karaniwang oven conveyor lubricants ay umuusok sa nitrogen (kawalan ng oxygen ay nagbabago sa temperatura ng agnas). Gumamit ng perfluoropolyether (PFPE) grease. Mga tatak ng Kester o Klüber. Ang karaniwang pampadulas ay makakahawa sa board at lilikha ng mga bolang panghinang.
Gastos ng conversion at timeline:
- Kagamitan: $8,000--$15,000 (mga seal, kurtina, sensor, kontrol sa daloy)
- Pag-install: 2 araw na downtime
- Supply ng nitrogen: Liquid tank o PSA generator ($300--$500/month lease)
- Payback period para sa pang-industriyang robot na dami ng PCBA > 50,000/taon: 6--8 buwan (mula sa pinababang rework at field returns)
Huwag mag-convertkung ang iyong taunang volume ay mas mababa sa 20,000 boards. Gumamit na lang ng contract manufacturer na mayroon nang nitrogen reflow.
Decision Matrix -- Dapat Mo Bang Gumamit ng Nitrogen?
FactorAir Reflow SufficientNitrogen RecommendedThermal pads > 25 mm²NoYesComponents with exposed copper base (QFN, DFN)NoYesBGA pitch < 0.8 mmNoYesRobot PCBA operating > 60°C ambientNoYesField reliability target < 0.5% noclead-free na solder5Yes) fluxMinsanPara sa malalaking boardVolume < 10,000 boards/yearOoHindi (hindi epektibo ang gastos)
Pangwakas na Rekomendasyon
Ang nitrogen reflow ay may malinaw na kahulugan para sa pang-industriyang robot na PCBA na naglalaman ng:
- Malaking thermal pad (> 25 mm²)
- Mga BGA o QFN na may mga nakalantad na die pad
- Anumang power stage na nawawala > 5W bawat component
- Kinakailangan sa pagiging maaasahan < 1% field failure sa loob ng 5 taon
Walang saysay ang nitrogen para sa simple, low-power na pang-industriya na robot na PCBA (sensor interface, I/O boards) na may maliliit na bahagi at walang thermal challenges.
Praktikal na payo: Magpatakbo ng 100-board trial sa nitrogen. X-ray voiding. Ihambing sa iyong kasalukuyang mga resulta ng air reflow. Kung ang walang laman na lugar ay nabawasan ng higit sa 50%, ipatupad ang nitrogen. Kung mas mababa sa 30% ang pagbabawas, ang iyong flux o stencil na disenyo ang tunay na problema -- ayusin muna ang mga iyon.
