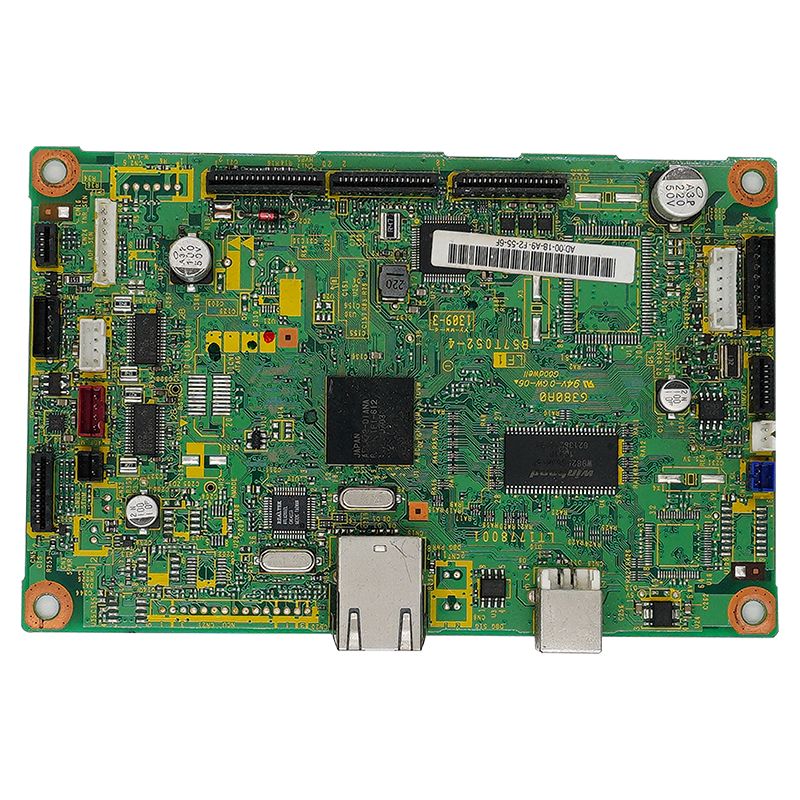

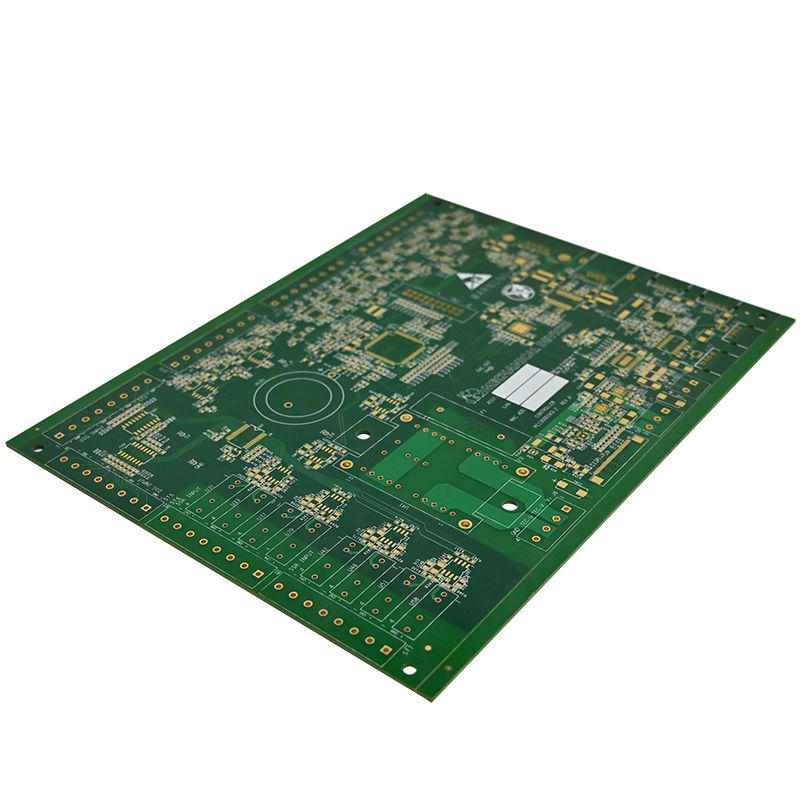

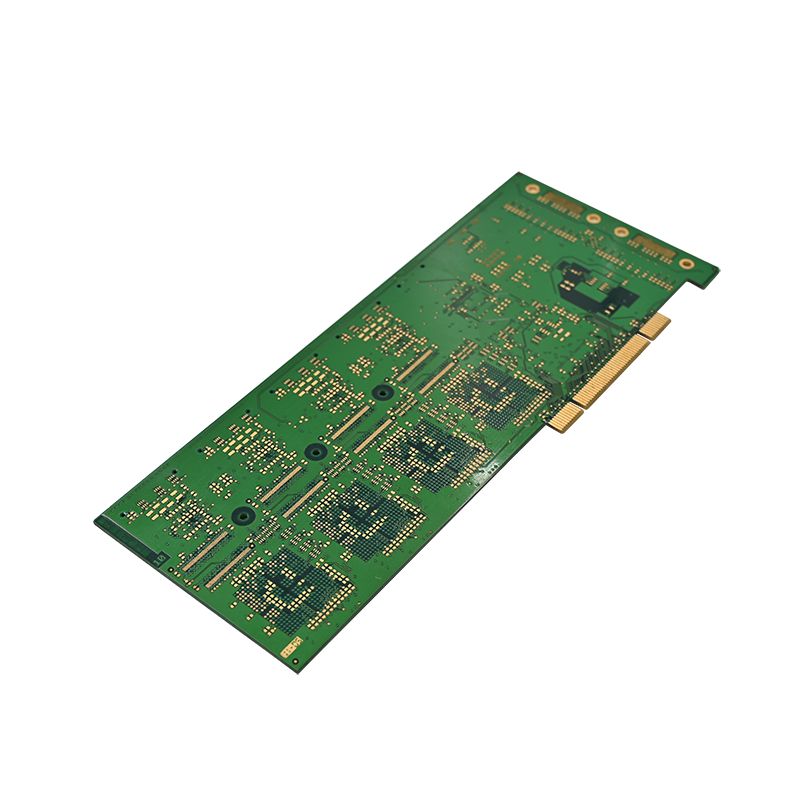

Sensor PCBA

Ang sensor PCBA, o sensor printed circuit board assembly, ay ang "core control center" ng iba't ibang sensor. Nakakamit nito ang mga function ng pagkuha ng signal, conversion, transmission, at processing sa pamamagitan ng tumpak na pag-assemble ng mga electronic component gaya ng sensor chips, capacitors, resistors, at connectors sa isang customized na PCB board.

Uniexplore Electronics' Sensor PCBA ay dinisenyo at ginawa gamit ang HDI (High-Density Interconnect) na teknolohiya. Hindi tulad ng mga tradisyonal na PCB, makabuluhang pinapabuti nito ang pagsasama at paggamit ng espasyo ng circuit board sa pamamagitan ng micro-vias, blind at buried vias, fine line width at spacing, at via-in-pad na teknolohiya. Ginagawa nitong partikular na angkop para sa mga application na nangangailangan ng maliit na sukat, mataas na katumpakan, at mataas na pagiging maaasahan, tulad ng mga automotive tire pressure sensor, pang-industriya na temperatura at humidity sensor, mga touch sensor ng appliance sa bahay, at mga medical blood oxygen sensor.

Pangunahing Teknolohiya:

Upang matiyak ang pagganap at pagiging maaasahan ng Sensor PCBA, mahigpit naming sinusunod ang mga detalye ng disenyo ng teknolohiya ng HDI. Mula sa pagpaplano ng solusyon hanggang sa pagmamanupaktura, ang bawat hakbang ay nakatuon sa "pag-aangkop sa mga pangangailangan ng sensor at pag-optimize ng kalidad ng signal." Ang mga pangunahing highlight ng proseso ay ang mga sumusunod:

1. Pagsusuri ng Customized na Mga Kinakailangan: Tumpak na Tumutugma sa Mga Parameter ng Sensor

Sa paunang yugto ng disenyo, ang aming engineering team ay malawakang nakikipag-ugnayan sa mga kliyente upang linawin ang mga kinakailangan sa paggana ng sensor, mga limitasyon sa laki, kapaligiran sa pagpapatakbo, dalas ng signal, at iba pang mga pangunahing parameter. Ito ang bumubuo ng batayan para sa pagtukoy ng bilang ng mga layer, materyales, at ruta ng proseso ng Sensor PCBA, pag-iwas sa sobrang disenyo o hindi sapat na pagganap.

2. Multilayer Board Stacking Design: Pagkamit ng Miniaturization at High Integration

Gamit ang 4-12 layer HDI multilayer board stacking structure, pinapalitan ng blind at buried vias ang mga tradisyunal na through-hole, binabawasan ang espasyong inookupahan ng circuit board at pag-optimize ng circuit layout upang malutas ang mga hamon sa wiring ng mga high-density na bahagi. Ang disenyong ito ay nagbibigay-daan sa dami ng PCBA na bawasan ng 30%-50%, perpektong umaangkop sa mga miniaturized na produkto ng sensor.

3. Fine Line Width at Spacing + Via-in-Pad Technology: Pagpapabuti ng Space Utilization

Ang lapad ng linya at espasyo ay maaaring umabot sa 3mil/3mil, na nakakatugon sa mga kinakailangan sa welding at mga kable ng mga high-density na bahagi;

Ang teknolohiyang Via-in-Pad ay ginagamit upang idisenyo ang vias nang direkta sa ilalim ng mga component pad, na makabuluhang nakakatipid sa espasyo ng circuit board at binabawasan ang mga daanan ng pagpapadala ng signal, kaya nagpapabuti sa integridad ng signal.

4. Pagpili ng Mataas na Kalidad ng Substrate na Materyal: Pagbabalanse ng Signal at Thermal Performance

Batay sa senaryo ng aplikasyon ngSensor PCBA, ang mga de-kalidad na materyal na substrate tulad ng FR-4 (para sa mga karaniwang aplikasyon), Rogers high-frequency laminates (para sa mga high-frequency na sensor), at mga aluminum substrate (para sa mga kinakailangan sa mataas na init) upang matiyak na ang circuit board ay may mahusay na integridad ng signal, heat resistance, at mekanikal na lakas, at maaaring gumana sa malawak na hanay ng temperatura na -40℃ hanggang 125℃.

5. Power at Grounding Optimization: Pagbabawas ng Electromagnetic Interference

Ang kumpletong power at ground layers ay idinisenyo sa multilayer board stack-up para bumuo ng shielding layer, na epektibong binabawasan ang power noise at electromagnetic interference (EMC), tinitiyak na ang mga signal na kinokolekta ng sensor ay hindi naaabala, at pinapahusay ang katumpakan ng pagsukat ng Sensor PCBA.

6. Disenyo ng Thermal Management: Paglutas ng Mga Hamon sa Pag-alis ng init

Para sa mga component ng high-power sensor, ang thermal vias at copper ground plane ay idinisenyo sa PCBA upang mabilis na mawala ang init na nalilikha ng mga bahagi, na pumipigil sa pagkasira ng pagganap o pinaikling habang-buhay dahil sa mataas na temperatura.

Production at Quality Control: End-to-End Quality Assurance ng UNIXPLORE

Ang Sensor PCBA, bilang pangunahing bahagi ng sensor, ay direktang tinutukoy ang katatagan ng produkto. Ang UNIXPLORE ay nagtatag ng isang komprehensibong sistema ng inspeksyon ng kalidad mula sa "pagkuha ng hilaw na materyal hanggang sa paghahatid ng tapos na produkto" upang matiyak na ang bawat SensorPCBAnakakatugon sa mga kinakailangan ng customer:

1. Raw Material Procurement: Genuine Products Guaranteed, Traceable

Nagtatag kami ng pangmatagalang pakikipagsosyo sa mga kilalang supplier ng bahagi sa buong mundo (gaya ng TI, ST, at Infineon). Ang lahat ng mga bahagi ay binibili sa pamamagitan ng mga lehitimong channel, na nagbibigay ng orihinal na mga sertipiko ng warranty ng pabrika at mga code ng pagiging traceability ng materyal upang maalis ang mga peke at substandard na mga produkto.

2. Kagamitan sa Produksyon: High-Precision Automated Production Line

Nilagyan ng mga advanced na kagamitan tulad ng Yamaha high-speed SMT placement machine, 10-zone reflow soldering oven, at ganap na awtomatikong AOI inspection instruments, nakakamit namin ang automation sa paglalagay ng bahagi, paghihinang, at pagsubok. Ang katumpakan ng pagkakalagay ay maaaring umabot sa ±0.02mm, na tinitiyak ang kalidad ng hinang.

3. Triple Testing: Tinitiyak ang Matatag na Pagganap

Ang bawat PCBA ay sumasailalim sa mga sumusunod na pagsubok bago umalis sa pabrika:

Electrical Testing: Flying probe testing / bed-of-nails testing para makita ang mga electrical fault tulad ng mga open circuit at short circuit;

Functional Testing: Paggaya sa aktwal na kapaligiran sa pagtatrabaho upang subukan ang pagkuha ng signal ng sensor at pagganap ng paghahatid;

Pagsusuri sa Pagiging Maaasahan: Mga pagsubok sa pagtanda sa mataas at mababang temperatura, mga pagsubok sa vibration, at mga pagsubok sa pag-spray ng asin upang matiyak ang kakayahang umangkop ng produkto sa malupit na kapaligiran.

4. Kapasidad ng Produksyon: Natutugunan ang Mga Iba't-ibang Pangangailangan ng Order

Sa kasalukuyan, ang aming taunang kapasidad sa produksyon ay umabot sa 1.5 milyong PCBA at 150,000 tapos na produkto. Maliit man ang mga sample na order o malalaking volume na mass production order, makakapaghatid kami sa oras.
