Sa 20 taong pagsusuri ng pagkabigo sa mga sektor ng EV, pag-iimbak ng enerhiya, at e-mobility, eksaktong naidokumento ko kung ano ang naghihiwalay sa isang 10-taong BMS mula sa isang 6 na buwang panganib. Ang gabay na ito ay nagbibigay ng mga detalye ng engineering, mga panuntunan sa layout, at mga paraan ng pag-verify batay sa mga totoong field return.

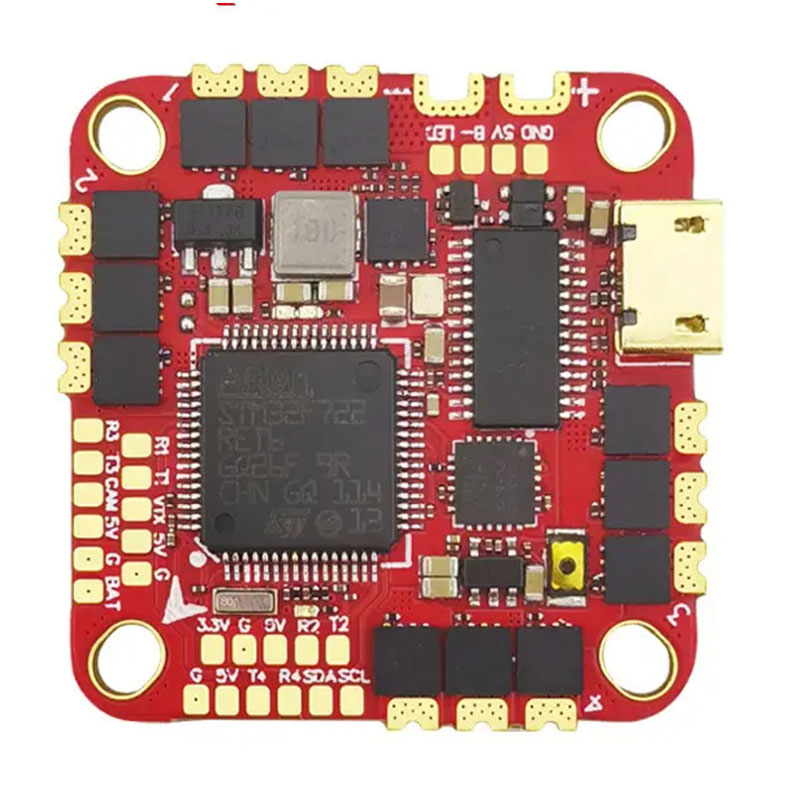

Ano ang Dapat Gawin ng BMS PCBA

Sinusubaybayan, pinoprotektahan, at binabalanse ng BMS PCBA ang mga lithium cell. Apat na function ang hindi mapag-usapan:
Over-Voltage Protection (OVP): Putulin ang singil sa 4.25V bawat cell (Li-ion).
Under-Voltage Protection (UVP): Putulin ang discharge sa 2.5V hanggang 3.0V bawat cell.
Over-Current Protection (OCP): Mabilis na biyahe (µs range) para sa mga short circuit.
Pagbalanse ng Cell: Passive o aktibong equalization sa mga cell ng serye.
Ang pagkawala ng alinman sa mga ito ay nagiging pananagutan ang pagpupulong.

Mga Pangunahing Teknikal na Parameter

Ang mga sumusunod na halaga ay kumakatawan sa mga minimum sa industriya para sa ligtas na operasyon. Palaging lampasan ang mga ito para sa automotive o stationary na imbakan.

Boltahe at Kasalukuyang Rating

Mga Proteksyon sa Trip Point (Bawat Cell para sa Li-Ion)

Tahimik na Kasalukuyang (Sleep Mode)

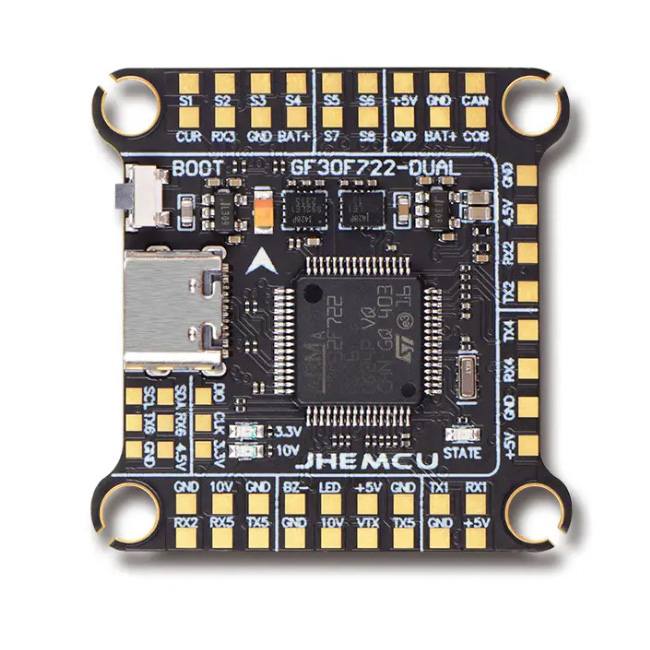

Mga Panuntunan sa Layout ng PCBA para sa pagiging maaasahan

Karamihan sa mga pagkabigo ng BMS ay nagmula sa PCB, hindi sa mga IC. Sundin ang 12 panuntunang ito.

Kelvin Sense Traces para sa Cell Voltage

Huwag kailanman iruta ang mga bakas ng cell sense sa mga high-current path.
Ang bawat cell tap ay nangangailangan ng nakalaang bakas (0.2mm hanggang 0.3mm) mula sa connector nang direkta sa AFE (Analog Front End) pin.
Walang sumasanga: Huwag magbahagi ng mga bakas ng pakiramdam sa pagitan ng mga cell.

High-Current na Disenyo ng Landas

Timbang ng tanso: 2 oz na minimum para sa 20A hanggang 50A. 4 oz para sa 50A hanggang 100A.
Mga parallel na layer: Gumamit ng maraming layer na magkaparehas para sa mga alon sa itaas ng 60A.
Pagbubukas ng solder mask: Ilantad ang tanso at magdagdag ng karagdagang panghinang upang madagdagan ang cross-section. Binabawasan nito ang resistensya ng 30% hanggang 40%.

Paglalagay ng Sense Resistor

Four-wire (Kelvin) na koneksyon: Ang sense resistor ay dapat may nakalaang mga bakas ng sensing ng boltahe mula sa mga pad nito.
Placement: Sa loob ng 10mm ng AFE differential input pin.
Pagtutugma ng bakas: Ang mga bakas ng pandama ay dapat na magkapareho ang haba at parallel para sa kasalukuyang katumpakan ng pagsukat.

Thermal Management para sa mga FET

Lugar na tanso: Ang bawat MOSFET drain pad ay nangangailangan ng 300mm² hanggang 500mm² na tansong eroplano.
Thermal vias: 9 hanggang 12 vias (0.3mm diameter) sa ilalim ng bawat FET thermal pad.
Sa pamamagitan ng pagpuno: Ang mga napunan at nilagyan ng mga vias ay sapilitan para sa pagiging maaasahan ng paghihinang.

Component Spacing para sa Voltage Isolation

Paghahati ng Ground Plane

High-current ground (power path): Makapal na bakas, walang hati.
Low-current analog ground (AFE, sense): Star connect to battery negative terminal.
Punto ng koneksyon: Sumali sa analog at power ground sa iisang punto malapit sa sense resistor.

Checklist ng Pagpili ng Bahagi

Ang isang maaasahang BMS PCBA ay nagsisimula sa tamang bill ng mga materyales.

Analog Front End (AFE)

Mga inirerekomendang pamilya ng AFE: Texas Instruments BQ769x2 (hanggang 16S), Mga Analog Device LTC681x (mataas na boltahe), NXP MC33771C (sasakyan).

Mga Power MOSFET

Rating ng boltahe: Hindi bababa sa 1.5x maximum na boltahe ng pack. Para sa 16S Li-ion (67V max), gumamit ng 100V FETs.
Kasalukuyang rating: 2x tuloy-tuloy na discharge current sa 100°C na temperatura ng junction.
Mga Parallel FET: Para sa 100A+, gumamit ng 4 hanggang 8 FET nang magkaparehas. Ang mga bakas ng gate ay dapat na pantay na haba upang matiyak ang sabay-sabay na paglipat.

Kasalukuyang Sense Resistor

Mga Passive na Bahagi para sa Pagiging Maaasahan

Mga Capacitor: X7R o X5R dielectric lang. Huwag kailanman gumamit ng Y5V o Z5U malapit sa mga AFE pin.
Mga resistors para sa mga sense input: 1kΩ hanggang 10kΩ series resistors sa bawat cell sense line. Nililimitahan ang kasalukuyang sa panahon ng mga kaganapan ng pagkakamali.
Mga TVS diode: Bi-directional 5V hanggang 6V sa bawat cell input. Pinoprotektahan ang AFE mula sa ESD at wire harness spike.

Mga Kinakailangan sa Paggawa at Inspeksyon

Ang isang mahusay na idinisenyong BMS PCBA ay nabigo sa pag-assemble kung babalewalain ang mga hakbang na ito.

Mga FAQ sa BMS PCBA

Nasa ibaba ang tatlong teknikal na tanong mula sa mga inhinyero at mga assembler ng battery pack.

Q1: Bakit patuloy na nagti-trigger ang aking BMS PCBA ng maling over-current na proteksyon sa panahon ng normal na start-up ng motor?
A: Mayroon kang kasalukuyang problema sa pagdagsa kasama ng masyadong mabilis na filter ng OCP. Narito ang pag-aayos ng engineering:
Karamihan sa mga BMS AFE ay may na-configure na over-current na pagkaantala sa proteksyon (karaniwang 100µs hanggang 1ms). Ang start-up ng motor (lalo na ang mga motor na walang brush na DC) ay kumukuha ng 5x hanggang 8x na rate ng kasalukuyang para sa 1ms hanggang 5ms.
Hakbang 1 - Sukatin ang aktwal na pagpasok: Gumamit ng oscilloscope na may kasalukuyang probe sa tapat ng sense resistor. Itala ang peak current at tagal sa panahon ng pinakamasamang kaso ng start-up (malamig na motor, mahina ang baterya).
Hakbang 2 - Isaayos ang mga rehistro ng AFE: Taasan ang over-current na pagkaantala sa 2ms hanggang 5ms. Panatilihin ang short-circuit delay sa 100µs (pinoprotektahan nito laban sa mga patay na shorts).
Hakbang 3 - Pag-tune ng filter ng hardware: Magdagdag ng 100nF capacitor sa pagitan ng mga kasalukuyang sense pin ng AFE. Lumilikha ito ng 10µs hanggang 20µs RC filter na hindi pinapansin ang napakaikling spike.
Hakbang 4 - Kung nabadtrip pa rin: Masyadong malaki ang iyong sense resistor. Ang isang 2mΩ risistor ay gumagawa ng 200mV sa 100A. Lumipat sa 1mΩ o 0.5mΩ upang pataasin ang headroom bago bumiyahe ang over-current na comparator.
Babala: Huwag i-disable ang OCP. Nakakainis ang mga maling trip. Ang sunog ay permanente.

T2: Paano ako magdidisenyo ng BMS PCBA na nagbabalanse ng 16S LiFePO4 pack na may 200Ah na mga cell?
A: Ang karaniwang pinagsama-samang pagbabalanse ng mga FET (50mA hanggang 100mA) ay aabutin ng 80 hanggang 160 oras upang balansehin ang 200Ah na mga cell. Iyon ay hindi magagamit. Kailangan mo ng panlabas na passive balancing o aktibong pagbabalanse.
Pagpipilian A - Panlabas na Passive Balancing (Epektibo sa Gastos):
Gumamit ng AFE na kumokontrol sa panlabas na pagbabalanse ng mga FET (hal., BQ76952 na may mga panlabas na N-channel na FET).
Pagpili ng bahagi bawat cell:
Pagbabalanse ng risistor: 10Ω hanggang 22Ω, 5W hanggang 10W (metal oxide o wirewound).
Pagbabalanse ng FET: 60V, 5A, Rds(on) < 50mΩ.
Pagbabalanse ng kasalukuyang: 200mA hanggang 500mA. (Gumagamit ng 10Ω risistor sa 3.3V cell = 330mA.)
Kinakailangan ng thermal ng PCB: Ang bawat risistor ay nawawala mula 1W hanggang 1.5W. Nangangailangan ng 500mm² tansong lugar sa bawat risistor.
Pagpipilian B - Aktibong Pagbabalanse (Mataas na Pagganap):
Gumamit ng aktibong balancer IC (hal., Analog Devices LTC3300 o Texas Instruments BQ79616).
Topology: Capacitive o batay sa transpormer.
Pagbabalanse ng kasalukuyang: 1A hanggang 5A bawat cell.
Kahusayan: 85% hanggang 92%.
Pagiging kumplikado ng PCB: Nangangailangan ng 6 hanggang 8 layer, maingat na paghihiwalay sa pagitan ng mga cell.
Rekomendasyon para sa 200Ah na mga cell: Gumamit ng panlabas na passive balancing sa 300mA hanggang 500mA. Magdagdag ng heatsink sa ibabaw ng balancing resistor array. Aktibong pagbabalanse lang kung kritikal ang cycle life at pinapayagan ng badyet ang 2x na mas mataas na gastos sa PCBA.

Q3: Anong mga pagsubok ang dapat ipasa ng BMS PCBA bago ko ito aprubahan para sa produksyon?
A: Kailangan ng limang pagsubok. Huwag laktawan ang anuman.
