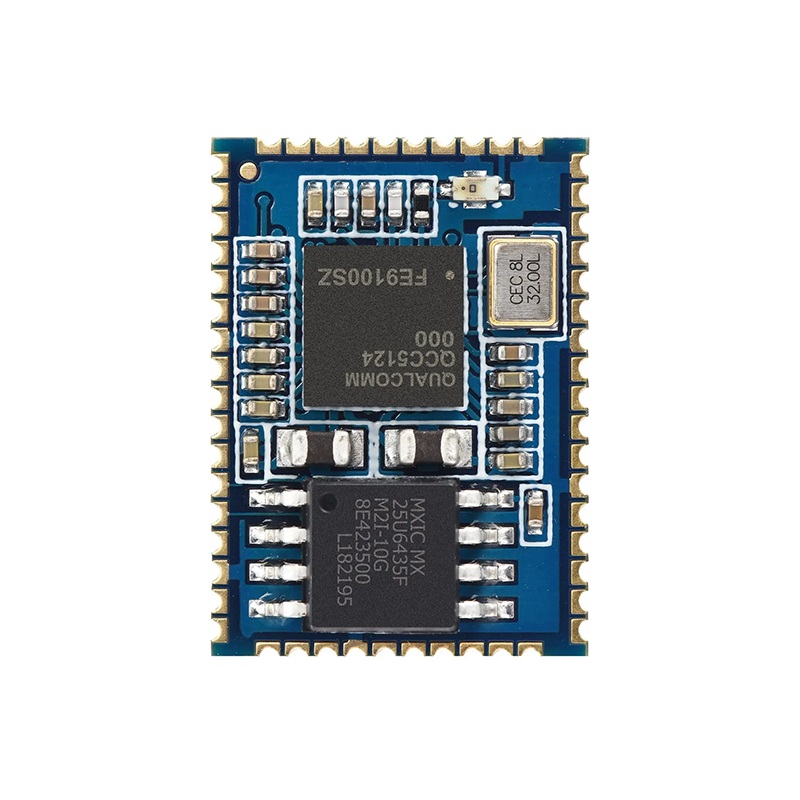

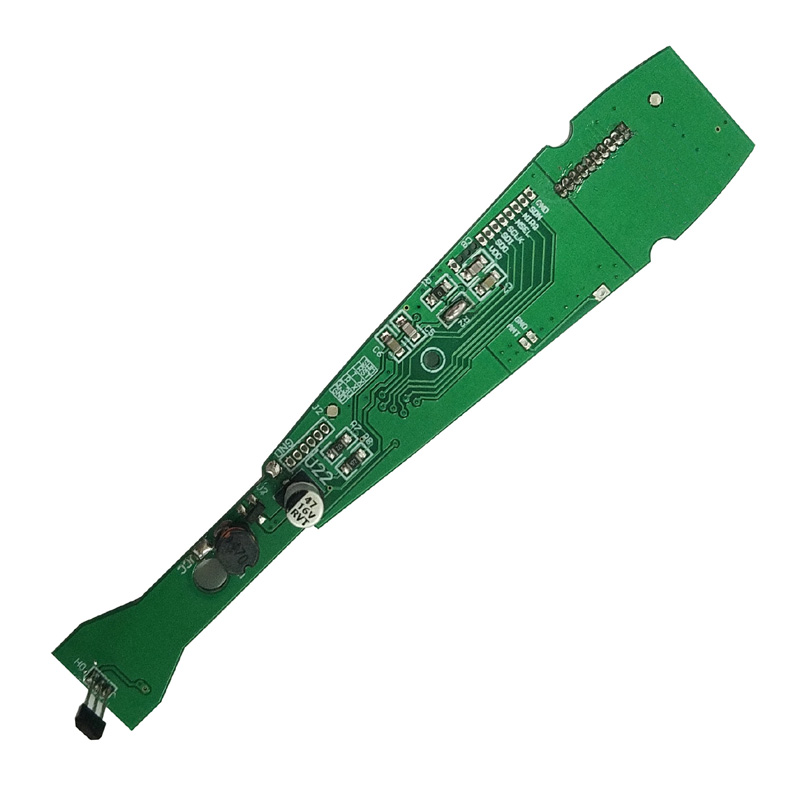

Mga Pangunahing Differentiator para sa RC Car PCBA
Hindi lahat ng RC car na disenyo ng PCBA ay gumaganap nang pantay. Anim na salik ang lumikha ng tunay na pagkakaiba.

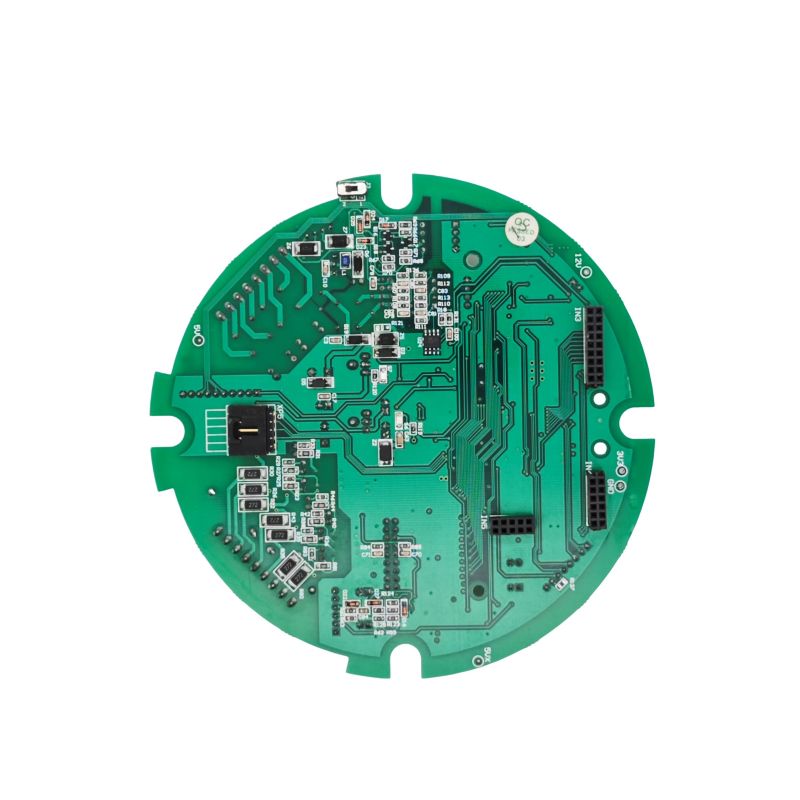

Stage ng Pagmamaneho ng Motor -- Kung saan Nabigo ang Karamihan sa mga Disenyo
| Parameter | Marka ng Laruan | Marka ng Hobby (Inirerekomenda) | Epekto |
|---|---|---|---|
| MOSFET Rds(on) | 15--20 mΩ | < 5 mΩ (hal., IRFH7921) | Bilis na snap |
| Peak kasalukuyang paghawak | 10A | 40A (pagsabog 80A) | Pag-akyat ng burol |
| Dead time control | Wala o naayos | Adaptive (50--500 ns) | Pinipigilan ang shoot-through |
| Preno FET | Hindi kasalukuyan | Kasabay na pagwawasto | Instant reverse |
Tagagawa ng pagkakaiba: Ang isang hobby-grade RC car na PCBA ay gumagamit ng magkahiwalay na high-side at low-side na MOSFET driver na may programmable dead time. Gumagamit ang mga toy board ng pinagsamang half-bridge IC na nag-overheat sa loob ng 2 minuto ng paggamit sa labas ng kalsada.
Sensitivity at Selectivity ng Radio Receiver
| Parameter | mahirap | Mabuti (Pagkakaiba) |
|---|---|---|
| pagiging sensitibo | -90 dBm | -105 dBm (2.4 GHz) |
| Ang pagtanggi sa katabing channel | 20 dB | 45 dB |
| Frequency hopping | wala | 50+ channel bawat segundo |
| Uri ng antena | bakas ng PCB | Panlabas na dipole o ceramic chip |
Tagagawa ng pagkakaiba: Ang isang dekalidad na RC car na PCBA ay may kasamang hiwalay na LNA (low-noise amplifier) bago ang receiver IC. Nagdaragdag ito ng 15 dB ng gain nang hindi nakakababa ng ingay, na nagpapahintulot sa kontrol sa 300+ metro.

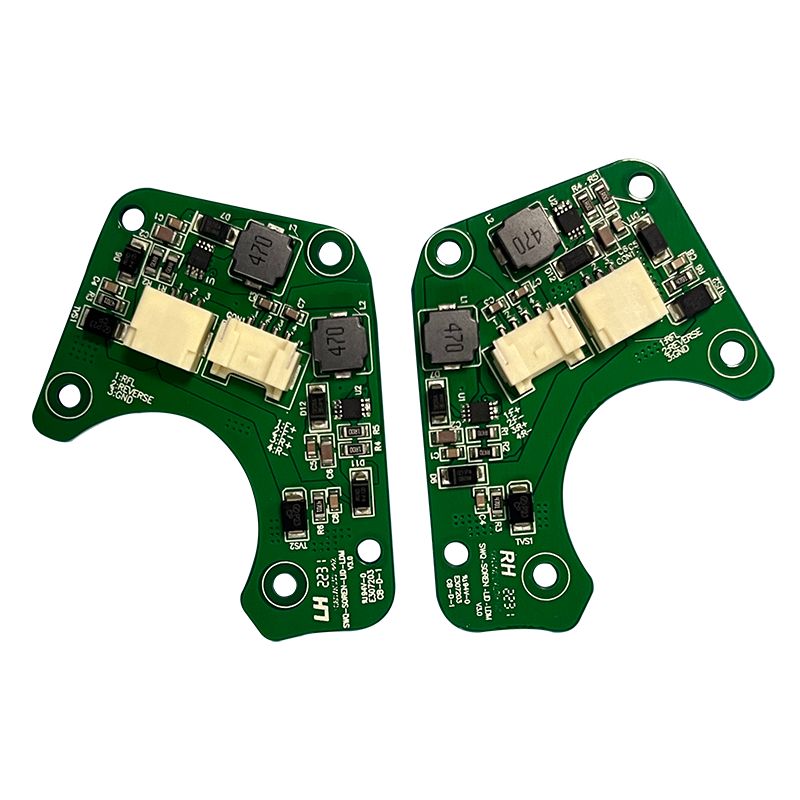

Mga Pagkakaiba sa Pamamahala ng Power na Mahalaga
Ang katatagan ng boltahe sa ilalim ng pagkarga ng motor ay tumutukoy kung ang RC car PCBA ay nagre-reset sa panahon ng matinding pagbilis.
Input at Regulasyon ng Baterya
| Component | Laruang Diskarte | Propesyonal na Diskarte |
|---|---|---|
| Pagdama ng boltahe ng baterya | Resistor divider lamang | Divider + comparator na may hysteresis |
| Mababang boltahe na cutoff | Wala (pinsala sa LiPO) | Programmable (3.2V/cell para sa LiPO) |
| 5V rail (servo/RC) | Linear regulator (mga sobrang init) | 2A buck converter |
| 3.3V rail (MCU) | Nakabahaging LDO | Nakatuon na LDO na may 100 mA na reserba |
Kritikal na pagkakaiba: Ang MCU sa isang RC car na PCBA ay dapat manatiling buhay sa mga stall ng motor na bumababa sa boltahe ng baterya mula 8.4V hanggang 5.0V sa loob ng 10 millisecond. Gumamit ng buck-boost o malaking capacitor bank (1000 µF low-ESC) sa 5V rail.
Pagganap ng BEC (Battery Eliminator Circuit).
| Parameter | Minimum para sa pagiging maaasahan | Bakit Ito Mahalaga |
|---|---|---|
| Patuloy na kasalukuyang | 1.5A sa 6V | Ang mga digital servos ay gumuhit ng 1A bawat isa |
| Pinakamataas na kasalukuyang | 3A sa loob ng 5 segundo | Pagpipiloto sa ilalim ng pagkarga |
| Output ripple | < 50 mVpp | Walang servo jitter |
| Thermal shutdown | 125°C | Pinipigilan ang sunog sa natigil na servo |
Mga Pagkakaiba sa Layout at Shielding
Gumagana ang RC car na PCBA sa loob ng isang plastic na chassis na may mga motor, wire, at spinning gear. Ang ingay kung saan-saan.
Mga Teknik sa Pag-iisa ng Ingay
| Pinagmulan ng Ingay | Pagbabawas sa Kalidad ng PCBA | Laruang PCBA (Failure Point) |
|---|---|---|
| Mga brush ng motor | 3 capacitor (0.1 µF) sa mga terminal + ferrite bead sa mga lead | Walang mga capacitor |
| Paglipat ng PWM | Spread spectrum (2--12 MHz dithering) | Nakapirming dalas |
| Servo feedback pot | May kalasag na bakas, bantay na singsing | Mahabang bakas na hindi nababantayan |
| Feed ng antena | Coplanar waveguide na may ground vias | Microstrip sa maingay na lupa |
Tagagawa ng pagkakaiba: Ang isang de-kalidad na RC car na PCBA ay naglalagay ng RF section sa isang hiwalay na ground island na konektado sa pangunahing lupa sa isang punto malapit sa negatibong terminal ng baterya.
Crystal at Oscillator Placement
- Panatilihin ang 27 MHz crystal (o TCXO para sa 2.4 GHz) na hindi bababa sa 15 mm mula sa mga wire ng motor
- Walang mga digital na bakas na tumatakbo sa ilalim ng kristal
- Ground guard ring sa paligid ng oscillator (sa pamamagitan ng stitch bawat 2 mm)
- I-load ang mga capacitor na tumugma sa crystal specification (±5 pF)
Mga Pagkakaiba ng Firmware at Control Loop
Ang hardware lamang ay hindi gumagawa ng pagkakaiba. Ang control algorithm ay naghihiwalay sa mga tumutugon na kotse mula sa mga tamad.
Throttle at Steering Curves
| Tampok | Pangunahing Pagpapatupad | Advanced (Difference Maker) |
|---|---|---|
| Throttle ramp | Linear | Exponential (naaangkop sa pamamagitan ng potentiometer) |
| Paghahalo ng preno | wala | Pagsasaayos ng bias sa harap/likod |
| Dalawahang rate ng pagpipiloto | Naayos na | Programmable end point |
| Simulation ng ABS | Hindi | Pulse braking sa mataas na bilis |
Pagpapatupad: Ang RC car na PCBA MCU ay dapat magpatakbo ng mga PID loop sa minimum na 1 kHz. Ang 100 Hz loops ay gumagawa ng kapansin-pansing lag. Gumamit ng Cortex-M4 o katulad ng hardware multiply-accumulate.
Failsafe at Telemetry
- Hindi ligtas ang pagkawala ng signal-- Itakda ang throttle sa zero pagkatapos ng 0.5 segundo ng walang packet
- Mababa ang baterya na failsafe-- Bawasan ang throttle sa 50% sa 6.0V, gupitin sa 5.5V
- Opsyonal na telemetry-- Boltahe ng baterya, temperatura ng motor, RSSI na ipinadala pabalik sa transmitter
Ang isang dekalidad na RC car na PCBA ay nagpapatupad ng failsafe sa hardware (separate comparator) hindi lamang sa software. Kung magla-lock ang MCU, hihilahin ng hardware ang throttle sa zero.
Mga Pagpapahintulot at Pagsubok sa Produksyon
Ang mass production ay nagpapakita ng mga pagkakaiba. Ang mahigpit na pagpapaubaya ay lumilikha ng pare-parehong pagganap.
Mga Detalye ng Kritikal na Produksyon
| Parameter | Toy Tolerance | Propesyonal na Pagpapahintulot | Paraan ng Pagsubok |
|---|---|---|---|
| dalas ng kristal | ±50 ppm | ±10 ppm | Counter ng dalas |
| pakinabang ng LNA | ±3 dB | ±0.5 dB | Network analyzer |
| MOSFET gate threshold | ±0.5V | ±0.1V (binned) | Curve tracer |
| Kasalukuyang pandama risistor | ±5% | ±1% (4-wire Kelvin) | Miliohm meter |
Functional Testing Protocol
Dapat pumasa ang bawat RC car PCBA:
1. Pagsubok ng motor na walang load-- Kasalukuyang < 1A, walang naririnig na ungol
2. Pagsubok sa stall-- 30A sa loob ng 2 segundo, walang thermal shutdown
3. Saklaw na pagsubok-- 100 metro sa open field na may pababang antenna
4. Pagsubok ng interference-- Magpatakbo ng 10 board nang sabay-sabay, walang channel clash
FAQ -- Mga Karaniwang Tanong Tungkol sa Mga Pagkakaiba ng RC Car PCBA
Q1: Bakit nawawalan ng pairing ang ilang disenyo ng RC car PCBA pagkatapos ng pag-crash, habang ang iba ay hindi?
A:Ang pagkakaiba ay mekanikal na stress sa crystal oscillator. Ang isang pagbangga na huminto sa sasakyan ay biglang lumilikha ng 200--500 G deceleration pulse. Binabago ng shock na ito ang dalas ng resonance ng quartz crystal sa dalawang paraan:
Paglipat ng dalas mula sa mekanikal na stress-- Pansamantalang nagde-deform ang kristal na blangko sa ilalim ng G-force, binabago ang parallel resonant frequency nito nang hanggang 150 ppm. Kung hindi masusubaybayan ng PLL ng receiver ang shift na ito (karamihan sa mga murang disenyo ay mayroong 50 ppm capture range), mawawalan ng lock ang RC car PCBA at hindi na muling makukuha dahil ang deformed na kristal ay mayroon na ngayong permanenteng offset.
Solder joint micro-fractures-- Ang mga maliliit na HC-49S na kristal (karaniwan sa laruang RC) ay may mga heavy metal case. Sa ilalim ng 500 G, binibigyang diin ng case inertia ang mga solder joint. Ang isang micro-crack na pumasa sa visual na inspeksyon ay lumilikha ng paulit-ulit na contact. Ang RC car na PCBA ay naka-on (ang kristal ay gumagana sa mababang vibration) ngunit nabigo sa sandaling mag-vibrate ang motor.
Solusyon sa kalidad ng RC car PCBA:
- Gumamit ng MEMS oscillator (SiTime o katulad) sa halip na quartz. Ang mga MEMS device ay nakaligtas sa 50,000 G at kumonsumo ng mas kaunting kapangyarihan.
- Kung mandatory ang quartz, gumamit ng 3.2×2.5 mm ceramic package (hindi HC-49S) na may four-point soldering.
- Magdagdag ng underfill epoxy sa ilalim ng oscillator (isang 0.5 mm na butil sa dalawang gilid ay sumisipsip ng shock).
Ang isang mahusay na idinisenyong RC car na PCBA ay nakaligtas sa paulit-ulit na 1-meter na pagbagsak sa kongkreto nang hindi nawawala ang pagkakatali. Subukan sa pamamagitan ng pag-drop sa naka-assemble na kotse 20 beses mula sa 1 metro, pagkatapos ay i-verify ang saklaw. Nabigo ang mga murang disenyo sa drop 3 o 4.
Q2: Paano naaapektuhan ng configuration ng MOSFET gate drive ang pagganap ng RC car PCBA sa bahagyang throttle?
A:Ang bahagyang throttle (10--40% duty cycle) ay kung saan ipinapakita ng karamihan sa mga disenyo ng PCBA ng RC car ang kanilang mga kahinaan. Dalawang parameter ng gate drive ang nangingibabaw:
Gate charge at Miller plateau-- Kapag lumipat ang MOSFET sa bahagyang throttle, gumugugol ito ng mas maraming oras sa linear na rehiyon (Miller plateau) kung saan hindi pa nakakamit ang Rds(on). Ang MOSFET na may mataas na kabuuang singil sa gate (Qg > 50 nC) ay tumatagal ng 200--300 ns upang ganap na ma-on. Sa 10% throttle (20 kHz PWM, 5 µs on-time), ang MOSFET ay ganap na pinahusay para sa 4.7 µs. Ang natitirang 300 ns sa linear na rehiyon ay nagpapalabas ng init bilang (I × V). Sa 20A, ito ay 20A × 6V = 120W para sa 300 ns bawat cycle -- sapat na upang itaas ang temperatura ng junction ng 40°C sa itaas ng ambient sa loob ng 30 segundo.
Halaga ng risistor ng gate-- Ang mga disenyo ng PCBA ng laruang RC na kotse ay gumagamit ng isang 100Ω gate resistor para sa pagiging simple. Lumilikha ito ng 500 ns na pagtaas ng beses. Gumagamit ang mga de-kalidad na disenyo ng magkahiwalay na turn-on at turn-off resistors: 10Ω turn-on (mabilis) at 100Ω turn-off (mas mabagal para mabawasan ang tugtog). Gumagawa ito ng 100 ns rise time, kapansin-pansing binabawasan ang mga pagkalugi sa linear na rehiyon.
Pagkakaiba sa pagsukat-- Subukan sa pamamagitan ng pagpapatakbo ng RC car PCBA sa 25% throttle sa isang dynamometer sa loob ng 10 minuto. Ang hindi magandang disenyo ay magpapakita ng temperatura ng motor na 90°C at MOSFET case na 110°C. Ang isang de-kalidad na disenyo (mababang Qg MOSFET, hiwalay na gate resistors) ay nagpapatakbo ng motor sa 60°C, MOSFET sa 70°C. Ang cooler board ay tumatagal ng 5x na mas mahaba.
Q3: Ano ang pagkakaiba sa disenyo ng antenna sa pagitan ng 100-meter RC car PCBA at isang 300-meter na bersyon?
A:Tatlong elemento ng disenyo ng antenna ang lumilikha ng 200-meter na pagkakaiba habang ginagamit ang parehong 2.4 GHz transmitter power (100 mW legal na limitasyon):
Uri at kahusayan ng antena-- Ang isang PCB trace antenna (inverted-F) sa isang standard na 1.6 mm FR-4 board ay nakakamit ng 40--50% na kahusayan (-3 hanggang -4 dBi na nakuha). Ang parehong RC car PCBA na may panlabas na 1/4 wave monopole (31 mm wire) ay nakakamit ng 70--80% na kahusayan (-1.5 dBi). Ang isang ceramic chip antenna (hal., Johanson 2450AT18) na may nakatutok na pagtutugma ng network ay umaabot sa 60--65% na kahusayan. Para sa 300-meter range, gumamit ng monopole antenna na nakalagay patayo (hindi nakapulupot sa loob ng chassis).
Sukat ng ground plane-- Ang antenna ground plane (counterpoise) ay dapat na hindi bababa sa λ/4 (31 mm) ang haba. Ang mga de-kalidad na disenyo ng RC car na PCBA ay naglalaan ng solidong ground area na 35×40 mm sa ilalim ng seksyong RF. Inilalagay ng mga laruang board ang antenna malapit sa baterya o motor, na binabawasan ang epektibong ground plane sa 15 mm. Ibinababa nito ang antenna sa 2.45 GHz -- nagbabago ang aktwal na resonance sa 2.6 GHz, na nawawala ang 10 dB ng sensitivity.
Impedance ng linya ng feed-- Ang monopole antenna ay nangangailangan ng 50Ω transmission line mula sa RF IC hanggang sa antenna feed point. Nangangahulugan ito ng 1.5 mm na lapad na bakas sa 1.6 mm FR-4 (microstrip) na may tuluy-tuloy na ground plane sa ilalim. Ang de-kalidad na RC car PCBA ay gumagamit ng 50Ω trace na may ground vias sa magkabilang panig. Niruruta ng mga laruang board ang antenna sa 10 mm ang haba, 0.3 mm na bakas (120Ω) na may mga puwang sa ground plane -- lumilikha ng impedance mismatch na sumasalamin sa 40% ng transmitted power.
Pagpapatunay-- Tanungin ang iyong tagapagtustos ng PCBA para sa isang Smith chart na nagpapakita ng antenna impedance sa 2.45 GHz. Ang isang magandang disenyo ay nagpapakita ng 50Ω ± 5Ω. Ang isang mahinang disenyo ay nagpapakita ng 30Ω o 80Ω. Ang solong pagsukat na iyon ay hinuhulaan ang pagkakaiba ng hanay nang mas tumpak kaysa sa anumang simulation.
Talahanayan ng Paghahambing -- Laruan vs Hobby RC Car PCBA
| Tampok | Laruang Grade PCBA | Hobby Grade PCBA | Epekto ng Pagkakaiba |
|---|---|---|---|
| MCU | 8-bit, 16 MHz | 32-bit na ARM, 72 MHz | Kontrolin ang bilis ng loop |
| yugto ng MOSFET | Pinagsamang kalahating tulay | Discrete + gate driver | Kasalukuyang paghawak ng stall |
| Tagatanggap | Iisang conversion | Dalawahang conversion + LNA | Saklaw at ingay na pagtanggi |
| Regulasyon ng boltahe | LDO lang | Buck + LDO + cap bank | Walang pag-reset ng brownout |
| Antenna | bakas ng PCB | Panlabas na monopole | 300m na saklaw |
| Failsafe | wala | Hardware + software | Pag-iwas sa pag-crash |
| Telemetry | Hindi | Boltahe, temp, RSSI | Proteksyon ng baterya |
Ang isang superior RC car PCBA ay hindi tungkol sa mga mamahaling bahagi. Ito ay tungkol sa tamang gate drive, tamang disenyo ng antenna, failsafe na hardware, at mahigpit na pagpapaubaya sa produksyon. Tumutok sa MOSFET switching losses at RF ground plane size -- ang dalawang lugar na ito ay gumagawa ng pinakakapansin-pansing pagkakaiba sa real-world na pagmamaneho.
